今年の冬に参戦したK４GPの後、メンテナンス中のSEVEN160ですが、今回はリアアクスルシャフトを分解・点検しましたので、ご紹介致します。

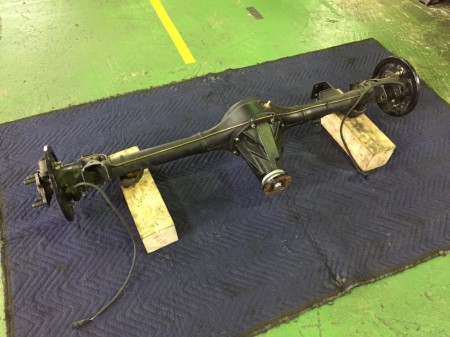

先ずはライブアクスルを取り外し、左右からドライブシャフトを取り外していきます。

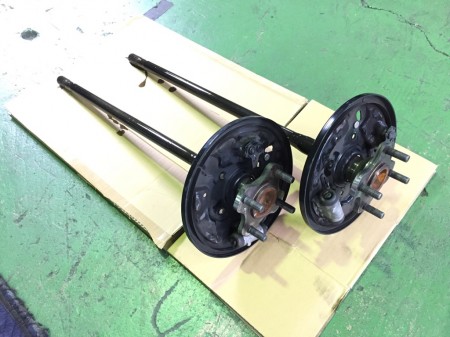

取り外されたドライブシャフトです。こちらは曲がりや振れなどはなく、スプラインにてデファレンシャルと結合していますが、特に異常は見られませんでした。

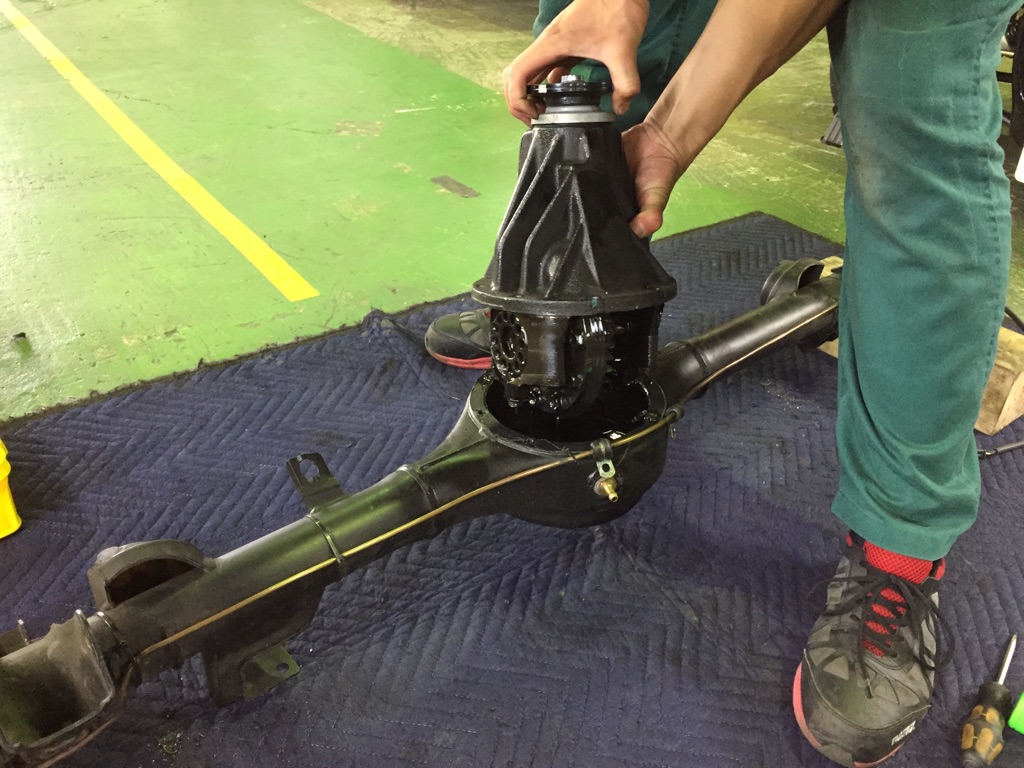

デファレンシャルキャリアとアクスルシャフトを止めているボルト８本を取り外せばすぐにデファレンシャル本体が出てきます。

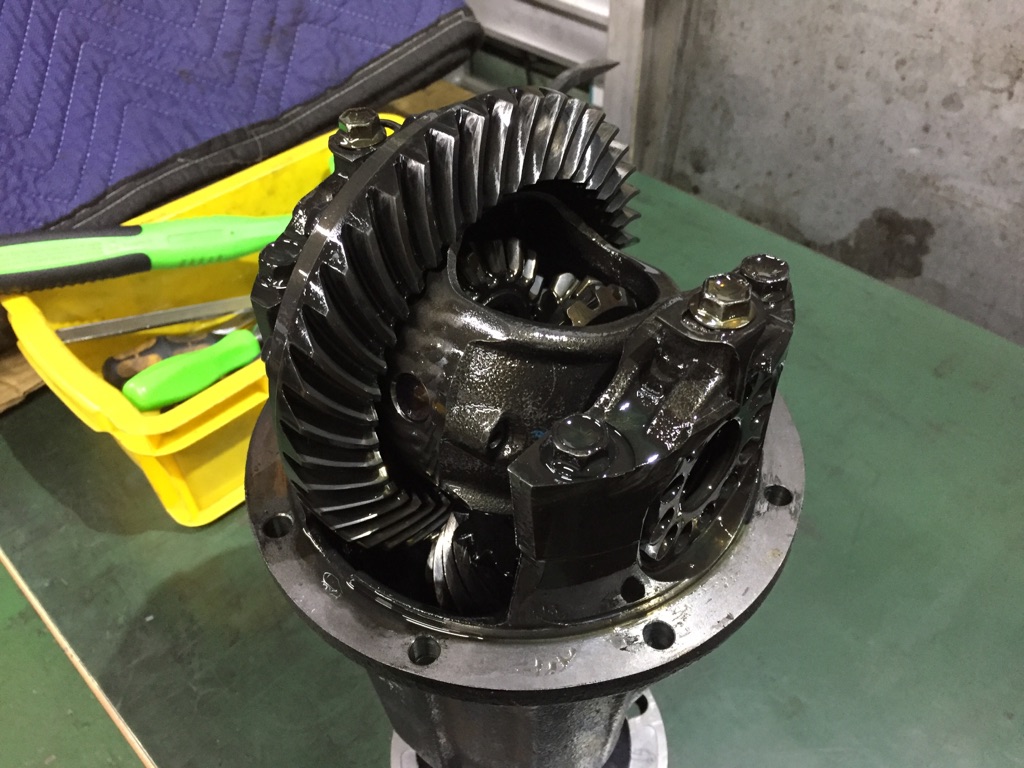

取り外されたデファレンシャルキャリアです。今回の目的はアクスル全体の点検ですので、デファレンシャル本体も取り外していきます。

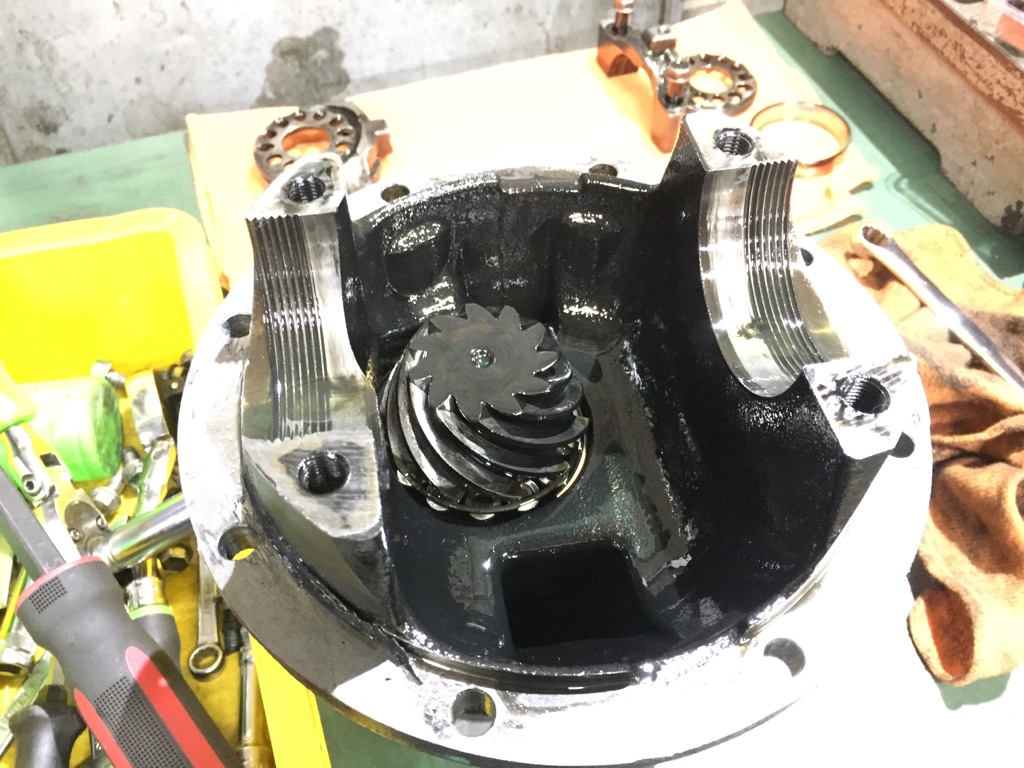

デファレンシャルを取り外すと見えるのがピニオンギアです。デファレンシャルに取り付けられているリングギアと接しているパーツで、かなりの負荷がかかる部分ですのでこちらも点検していきます。

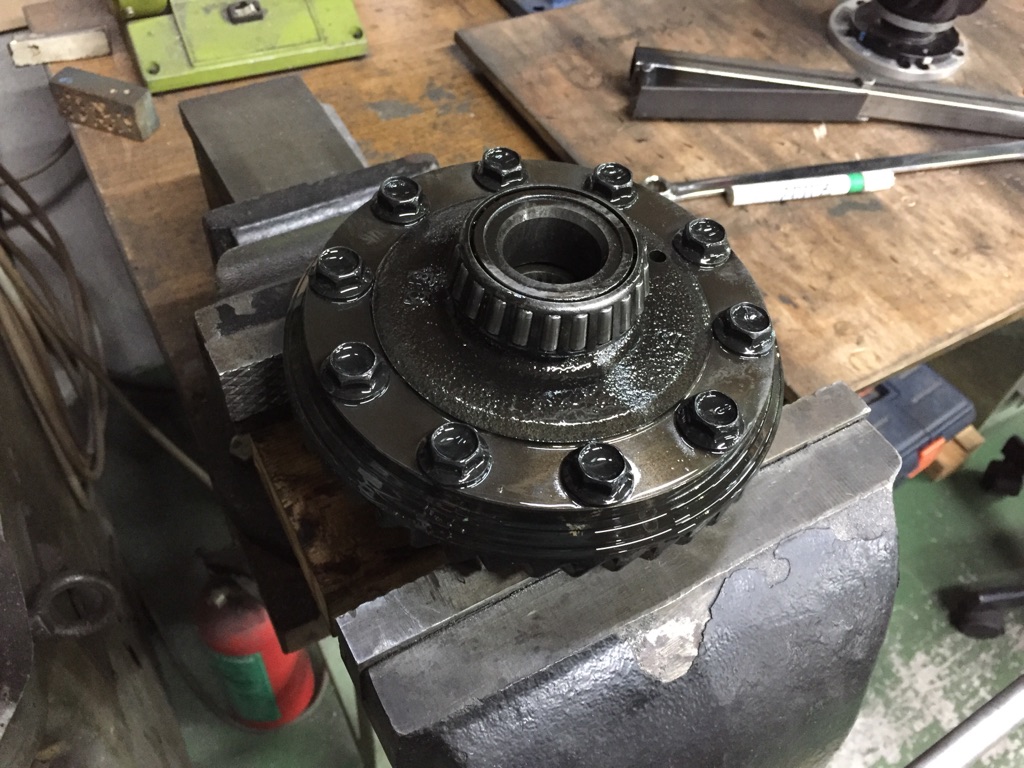

デファレンシャル本体です。こちらもベアリングやリングギア、ケース内にいる遊星ギアも点検していきます。
一通り点検が済んだら組み付けを行い、リングギアと、ピニオンギアのバックラッシュの調整を行います。デファレンシャルの位置を調整することで双方の位置を調整し、ギアの歯あたり量を調整します。最後にデファレンシャル本体のプリロードの調整と回転トルクの調整を行いました。
ちょっと気になっていたアクスルシャフトからのブローバイの流出ですが、出口の裏側にバックプレートが設置されていませんでしたので、溶接にて追加しました。
次のレースは夏のK４GP12時間レースですので、それまでに車両各部の点検や改善を進めていきます。
ぜひ次回のＫ４ＧＰも期待して下さい！
