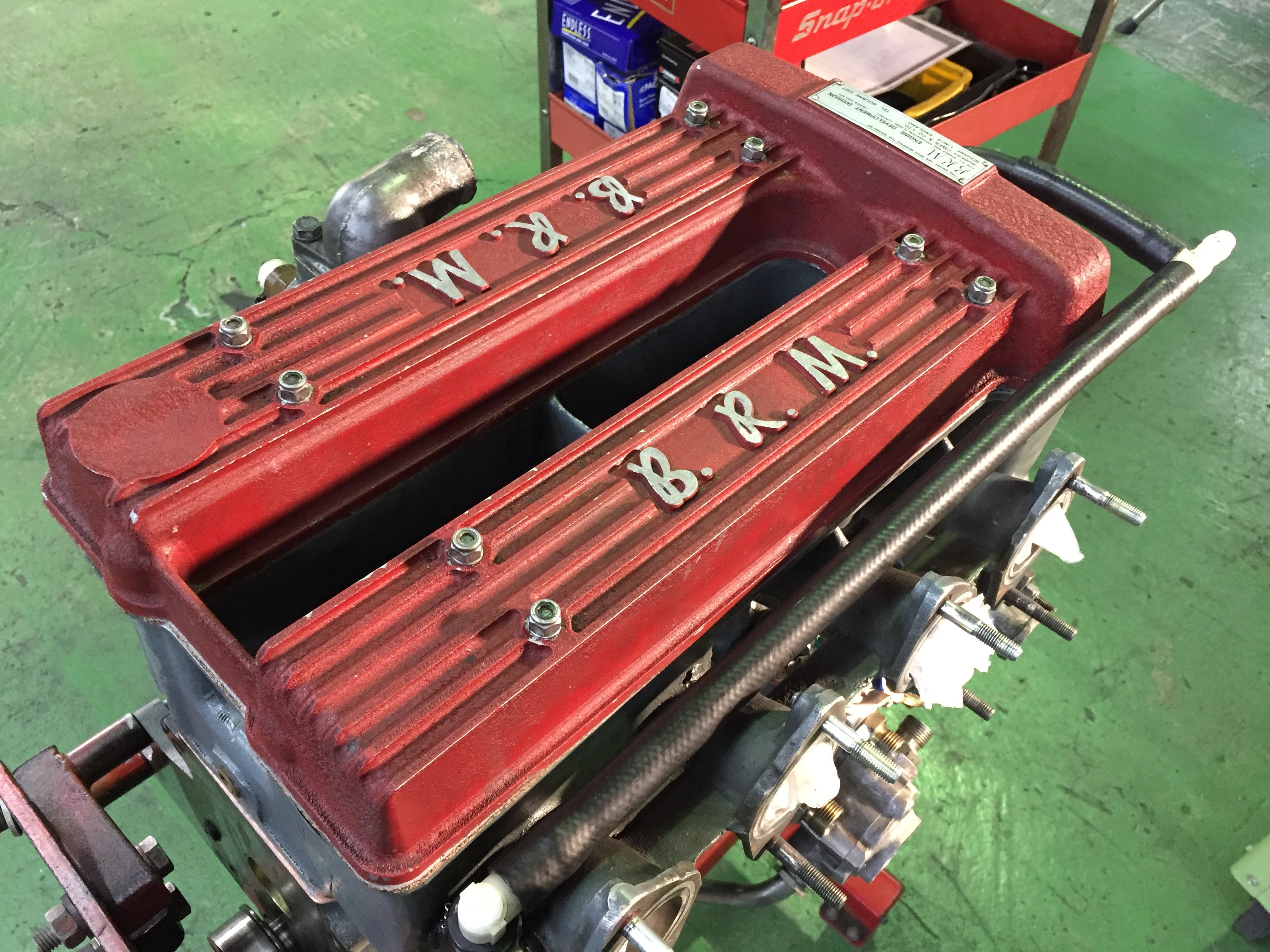

今回はロータスツインカムのエンジンオーバーホールを紹介します。
こちらのエンジンはジャックシャフトのギアの破損があり、交換のついでにO/Hを実施させていただきました。

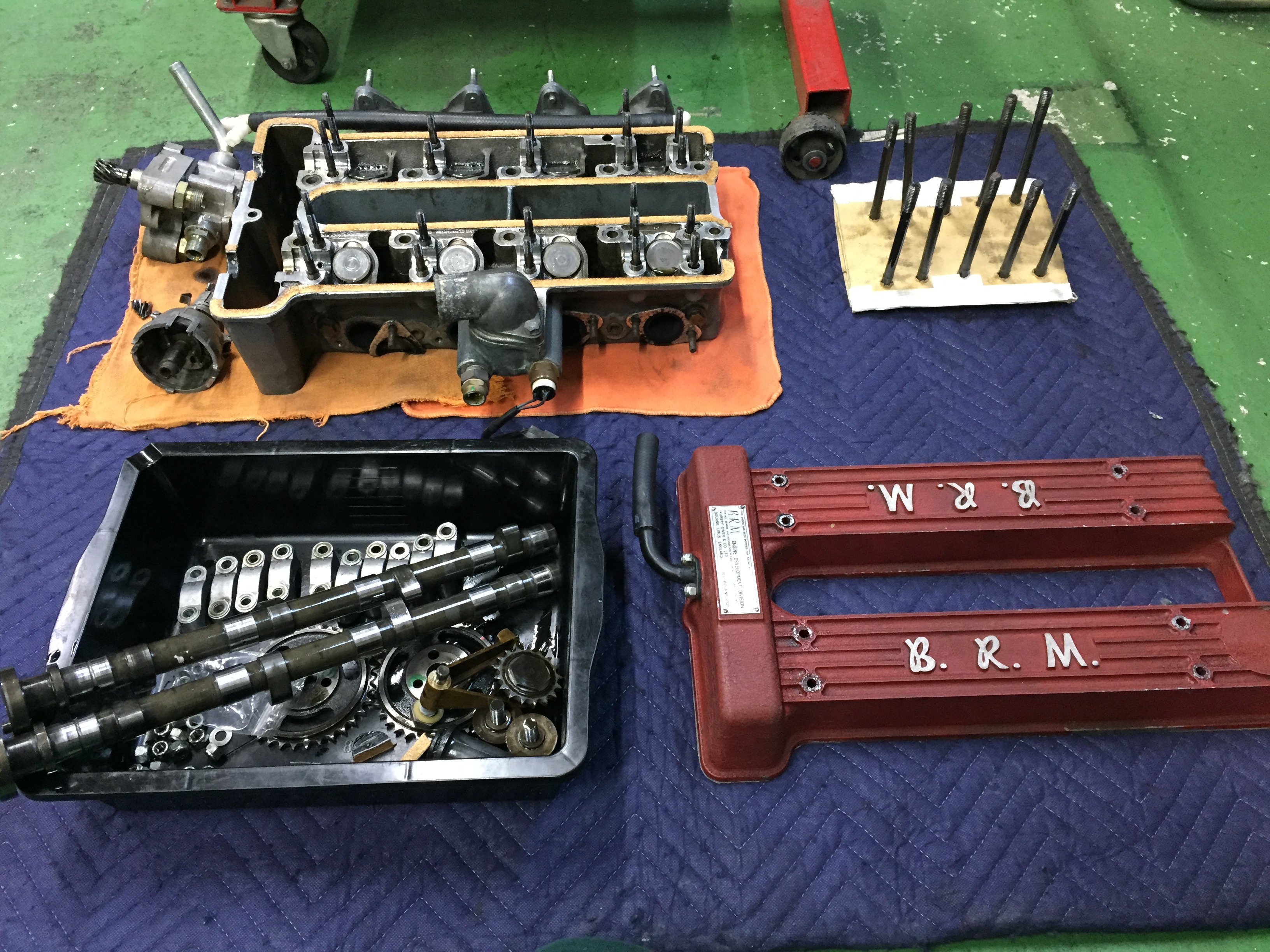

まずはシリンダーヘッドを取り外していきます。ついでにカムシャフトを取り外してカム山やベアリングの摩耗など、異常がないか点検していきます。

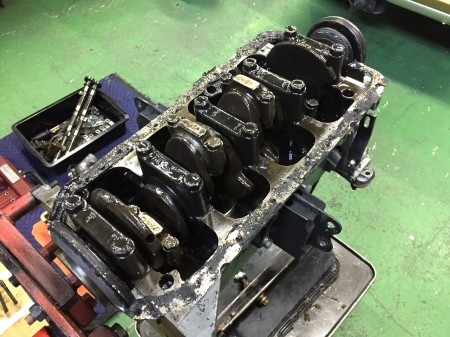

オイルパンを取り外してクランクシャフトの点検に入ります。

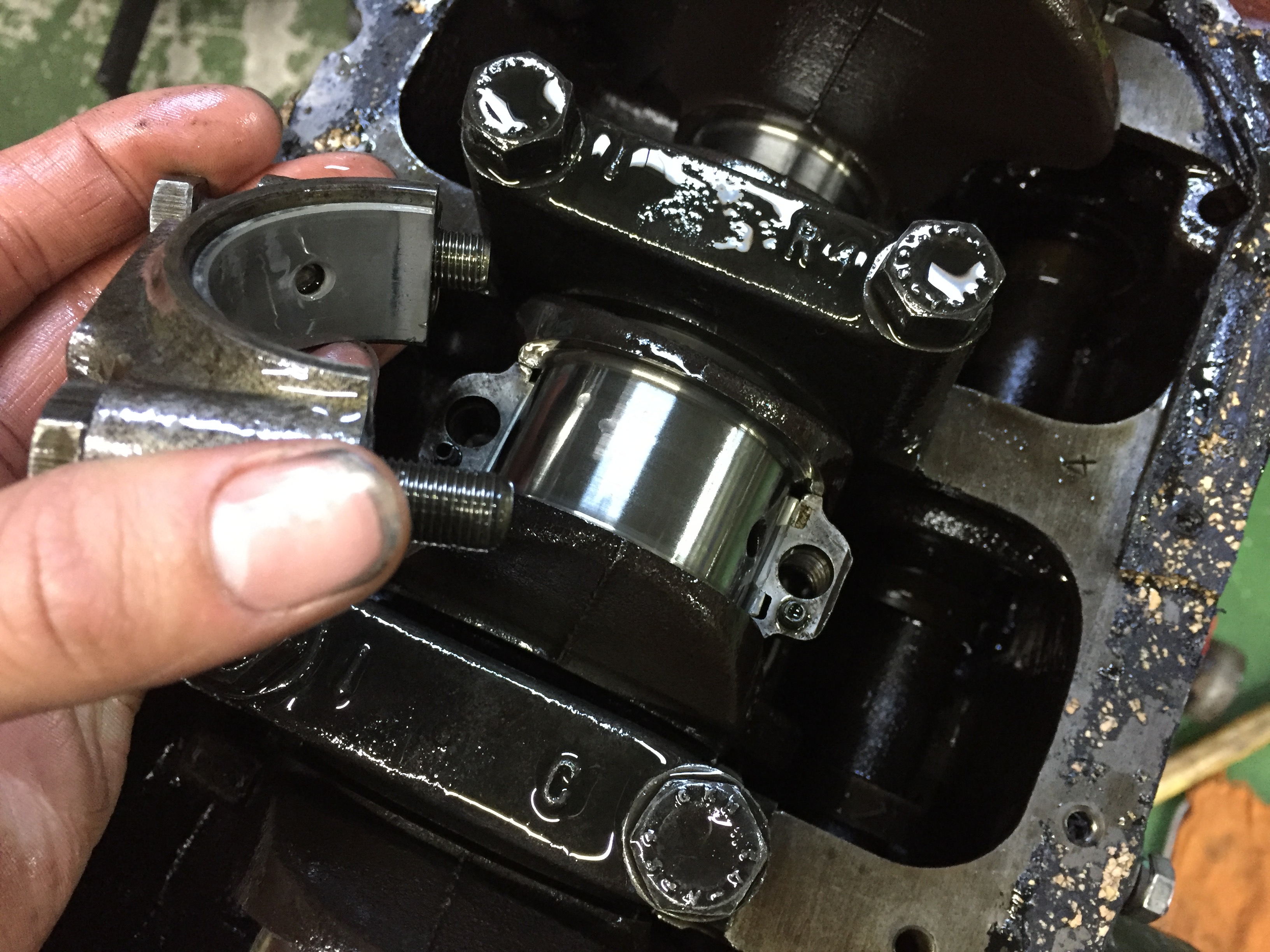

コンロッド大端部とクランクシャフトのジャーナル部のメタルを点検していきます。今回はクランクジャーナルの段付き摩耗とメタルの摩耗が激しかったので、修正とラインボーリングの加工をしました。クランクジャーナル部を研磨すると通常のメタルではサイズが合わなくなってしまうため、アンダーサイズ用のメタルも用意します。

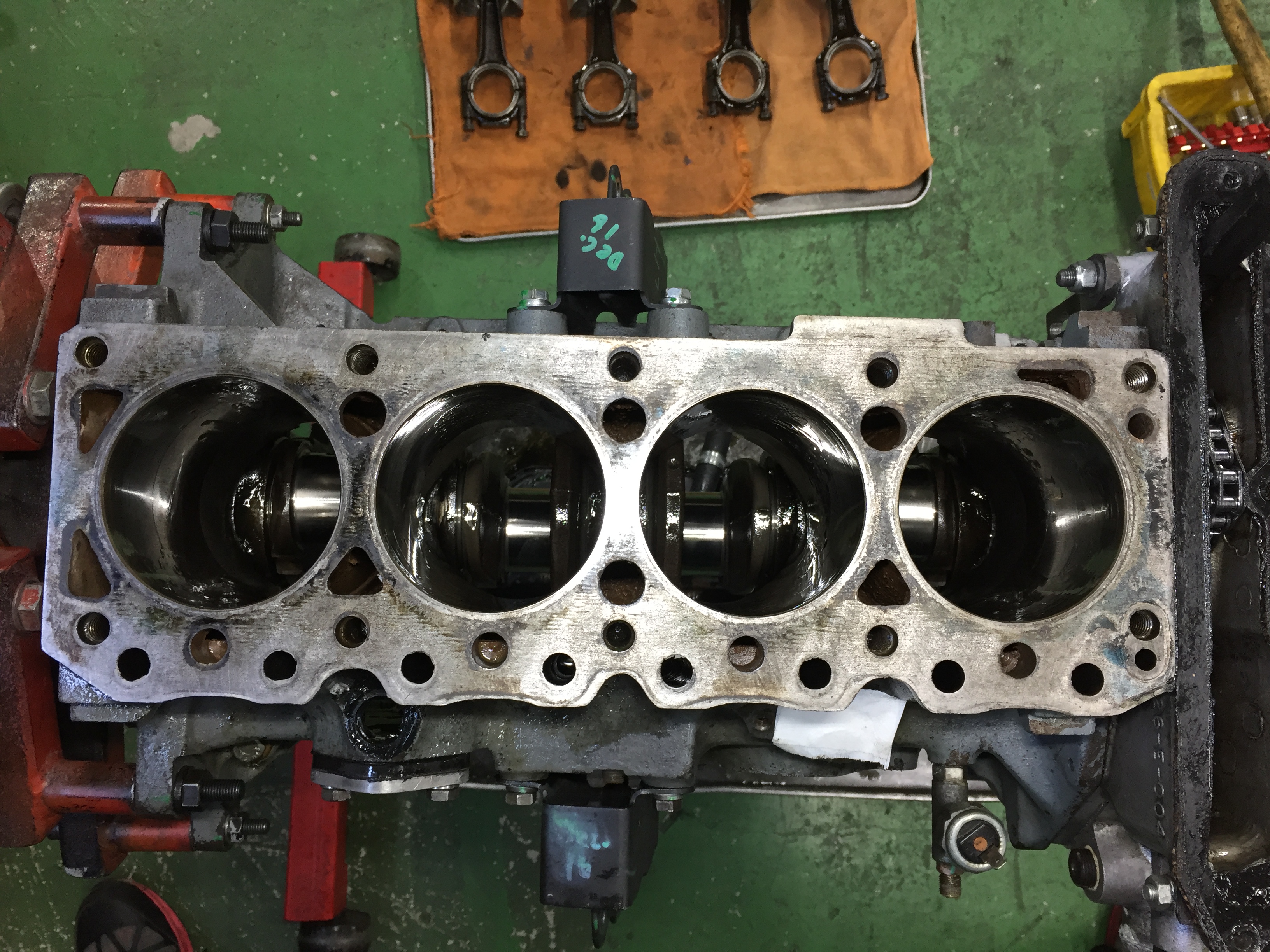

ピストンを抜いてボアゲージでシリンダーの摩耗の点検とピストンやピストンリングの摩耗も点検します。

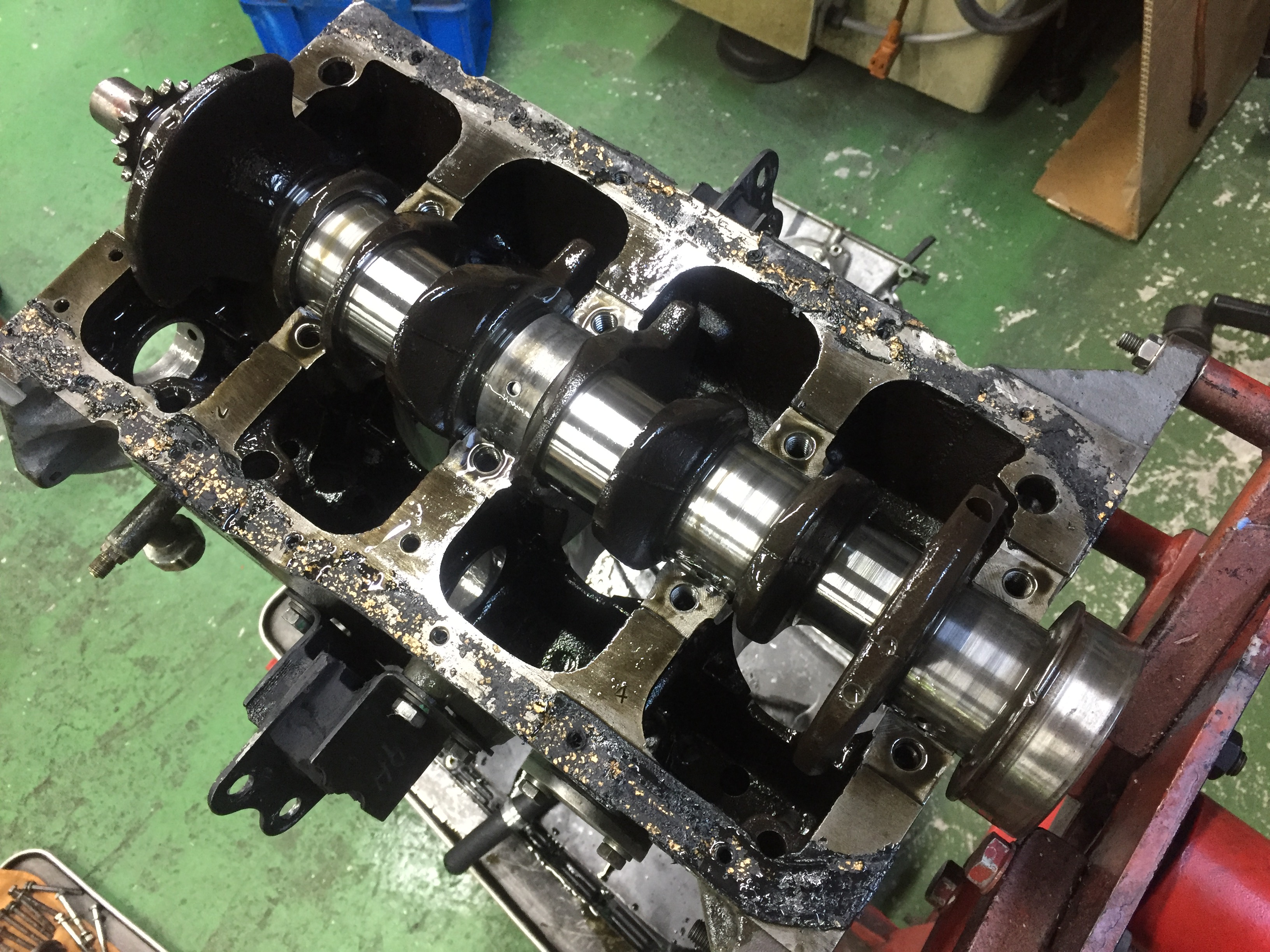

タイミングチェーンの収まっているフロントカバーを取り外したらようやくクランクシャフトを取り出すことができます。
次回からはジャックシャフトやエンジンの周辺パーツの点検、清掃を紹介させていただきます。
