以前紹介したＬＯＴＵＳ Ｔ/Ｃのオーバーホール作業の続きをご紹介します。今回は、そもそも作業を開始する理由となった、ジャックシャフトの交換作業を紹介させていただきます。

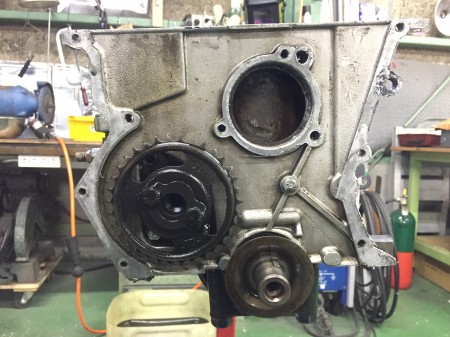

上の画像のスプロケットがついている部分に、ジャックシャフトが挿入されています。

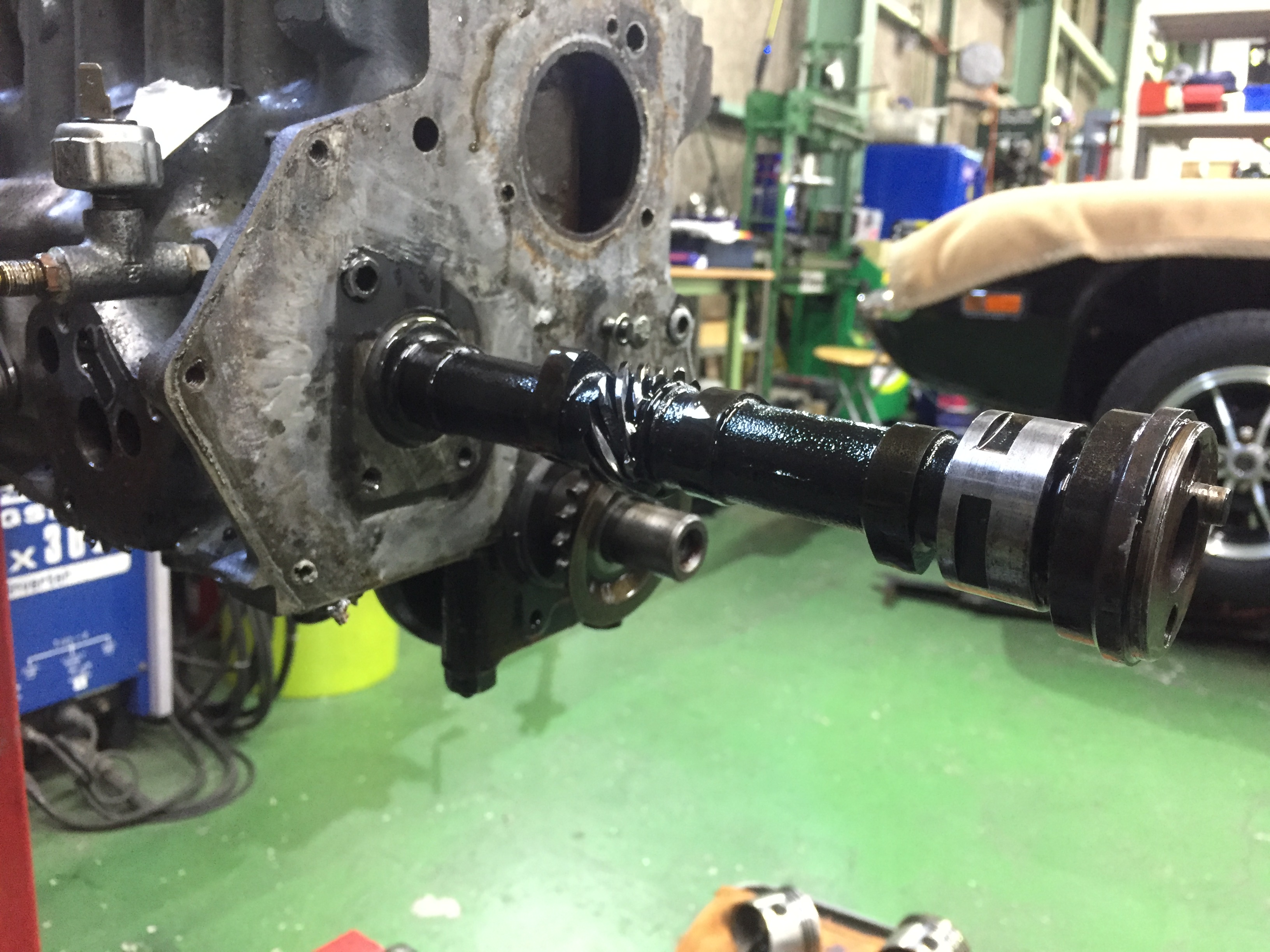

スプロケットを外してシャフトを抜き出します。中央に見えているのが、欠けてしまったギア部分です。

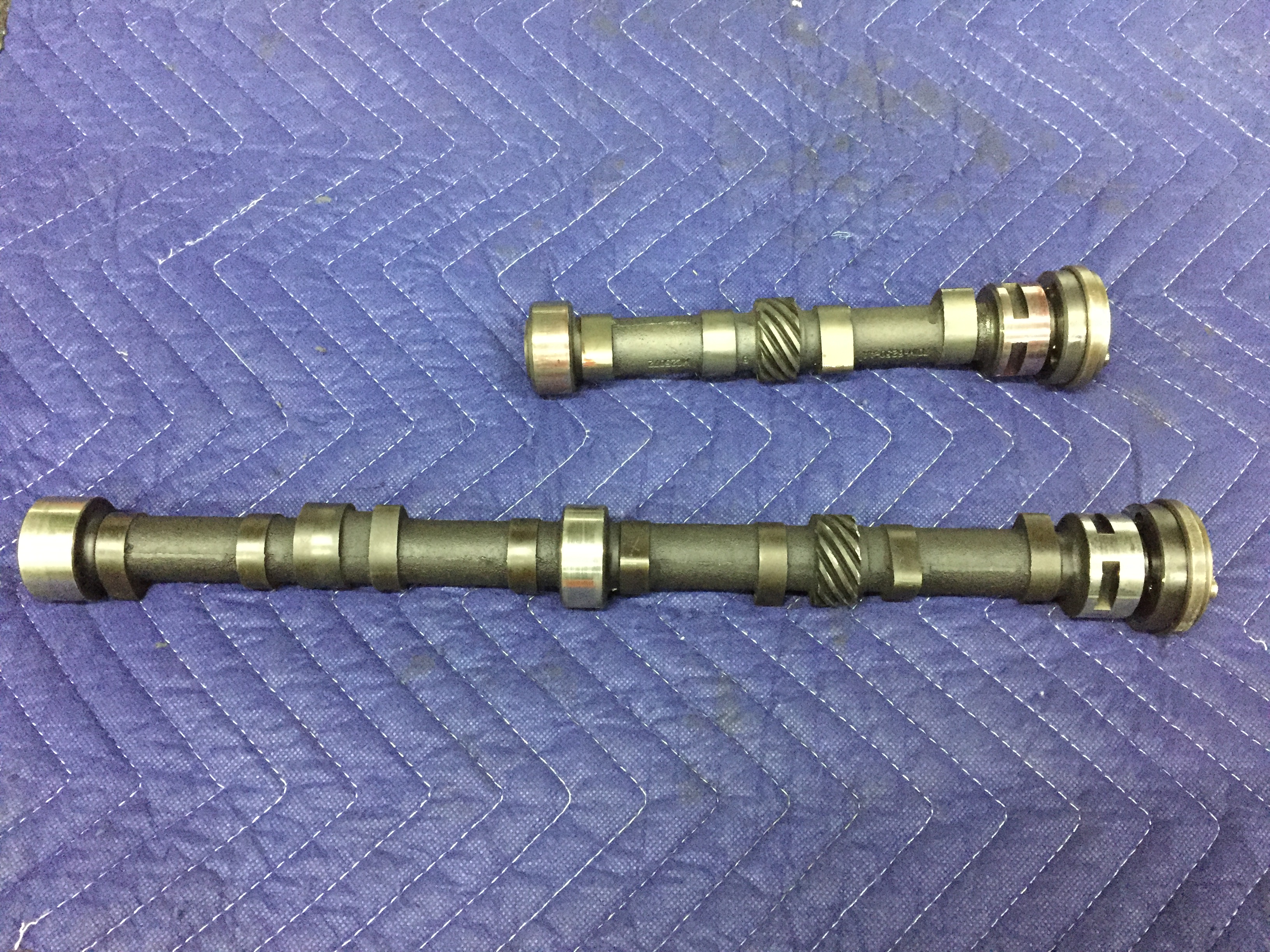

下が取外したシャフト、上が今回取り付けるシャフトです。ＯＨＶからＤＯＨＣに動弁機構が変更されているため、このカムシャフトにはバルブを開閉させる役目は無く、デスビやオイルポンプを駆動させるためだけに存在しています。ですので新しいシャフトでは、フリクションロスを減らすため必要のない部分は切断してあります。さらに徹底させて、シャフトにあるカム山も削り落としてしまう場合もありますが、今回はカム山の加工までは行っていません。

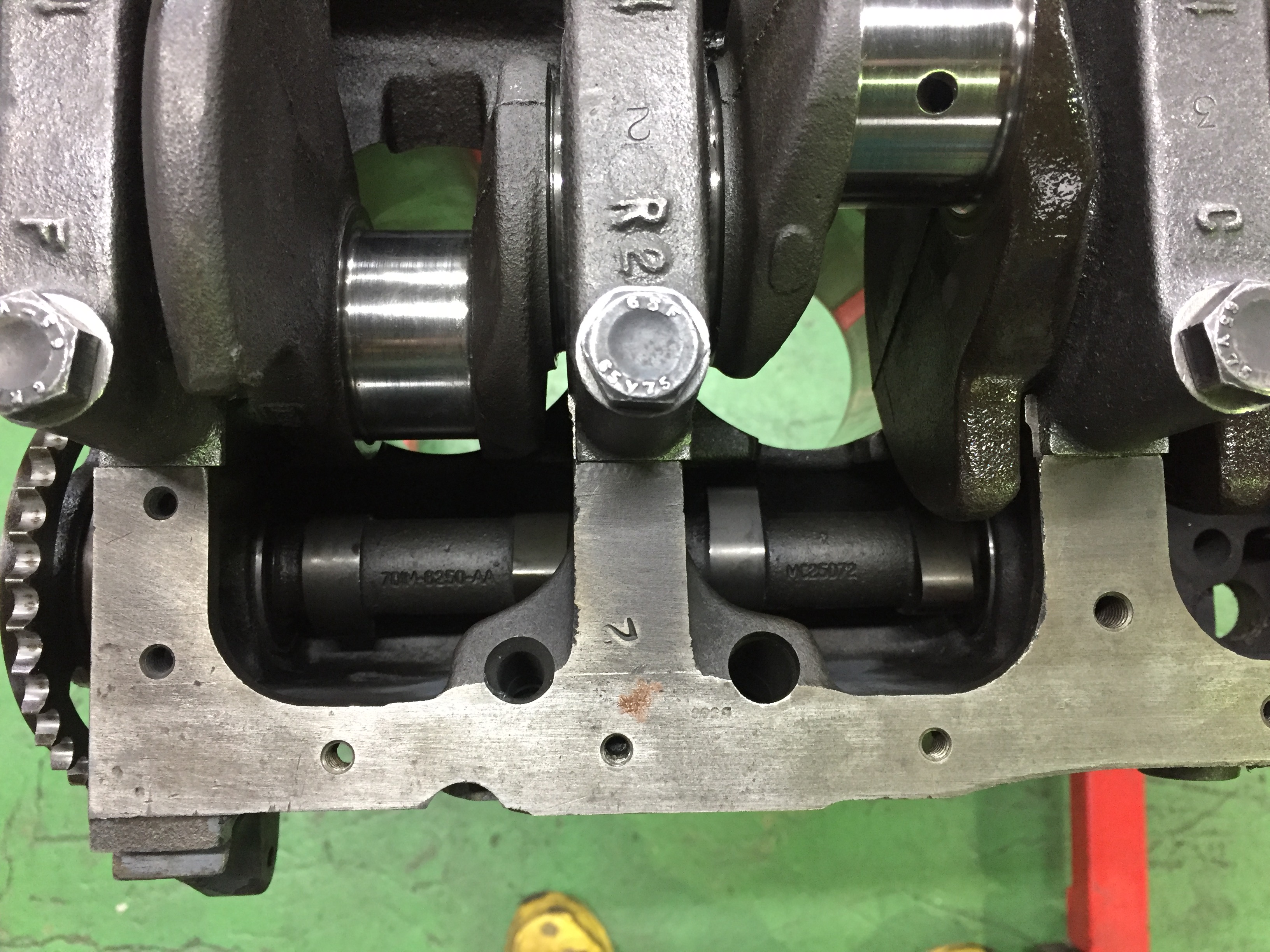

シャフトのメタルも新品に打ち替えて取り付けました。スラスト方向のクリアランスの測定を行い、問題がないようなのでスプロケットも取り付けます。

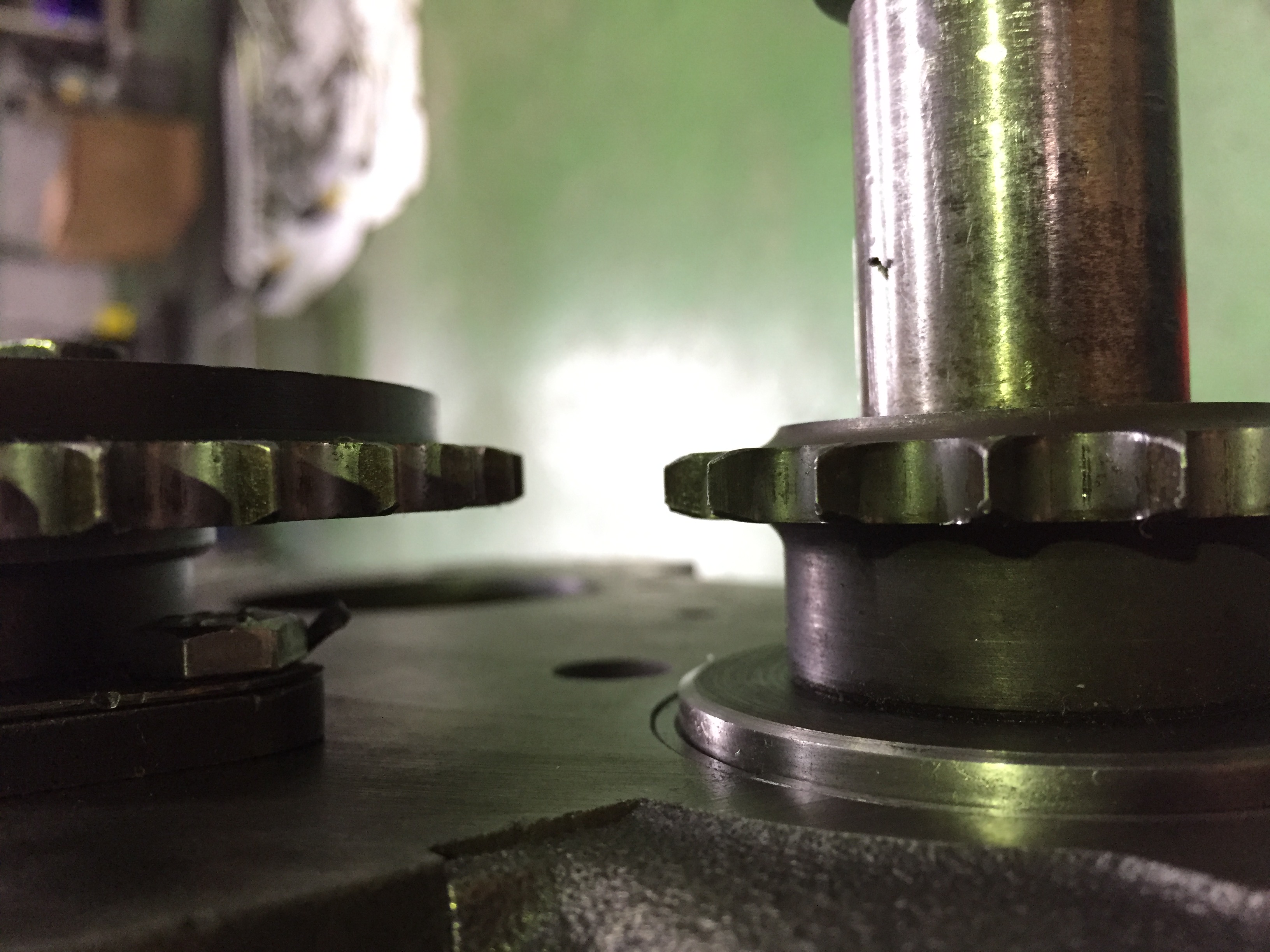

ジャックシャフトを駆動しているスプロケットにも歪みがあり、クランクシャフトのスプロケットとの位置関係が大きくずれてしまっていたので、念のため新品に交換しました。
このエンジンの作業はまだ継続中ですので、次回ドライサンプ用のオイルポンプの点検作業と、ウォーターポンプの交換を紹介したいと思います。
