CATERHAM CSR 350 ブレーキ遮熱板製作

CATERHAM CSR350にお乗りのお客様から、「サーキットを走るとリザーバータンクからブレーキフルードが漏れてきてしまう」というご相談をいただきました。

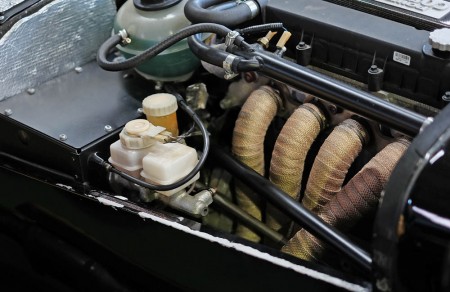

DSCF7666
エンジンルーム内のレイアウトを見ると、エキマニの近くにブレーキマスターシリンダー/リザーバータンクが位置しています。街乗りやツーリングでは問題がないということですので、高負荷の状態が続いた場合にエキマニの熱がリザーバータンクに伝わりフルードが膨張してしまうようです。
そこでブレーキマスターとエキマニの間に遮熱板を設置することにしました。

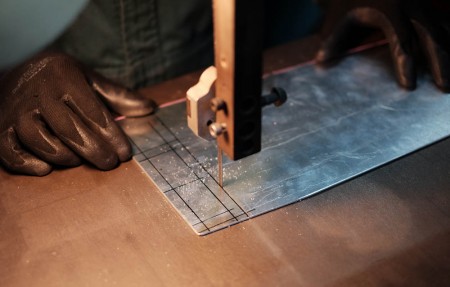

DSCF7671-450x287
遮熱板は軽量な薄いアルミ板で製作します。まずは試作品を製作し、現車と合わせながら最適な形状と固定方法を検討します。

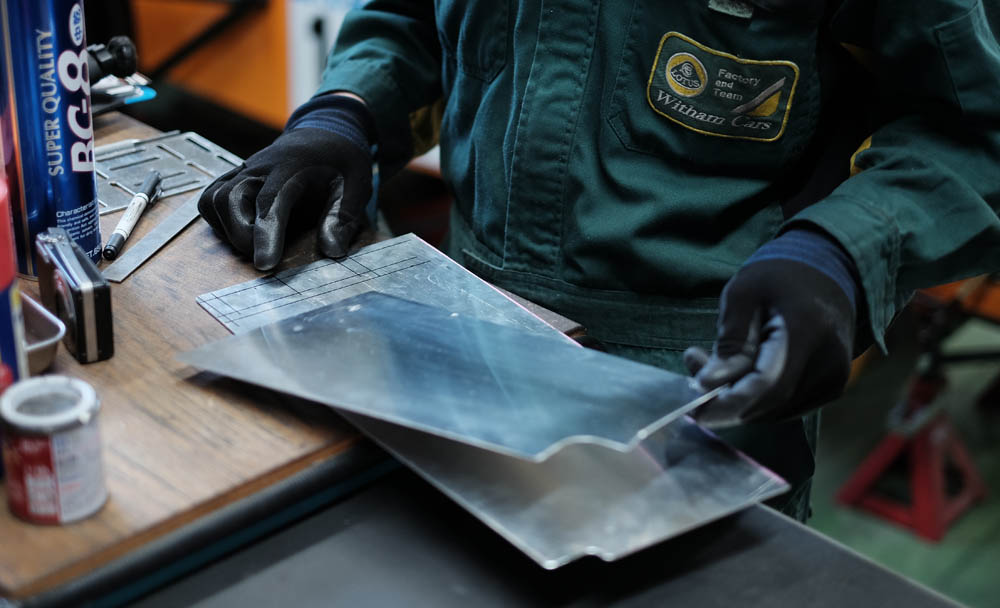

DSCF7667
寸法が決定したら試作品を元に本製作です。既成品を取付けるのと違い、ワンオフパーツの場合は試作を繰り返すこともしばしばあります。

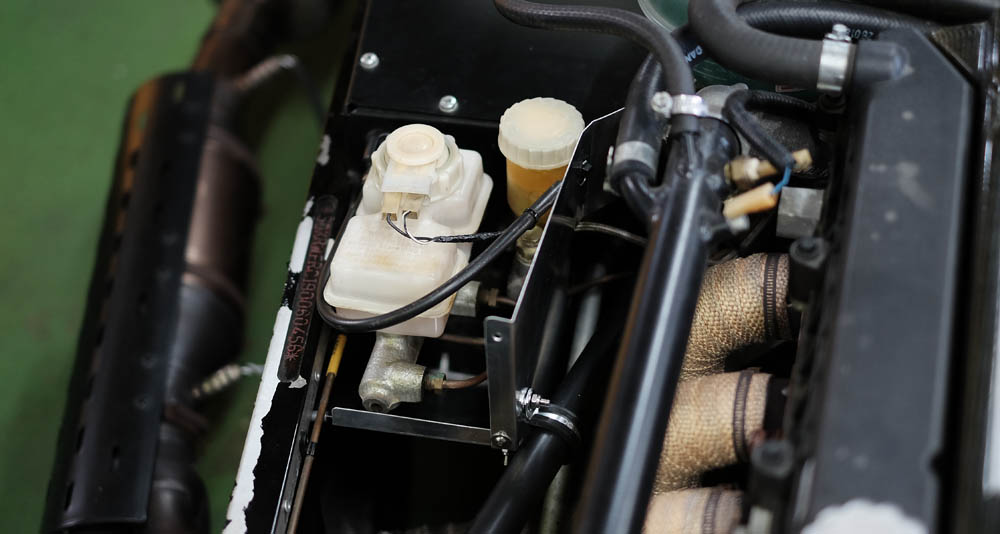

DSCF7678
完成した遮熱板を仮組みしました。写真ではわかりにくいですが、マスターシリンダー下側はペダルボックスまでアルミパネルで囲っています。元々ある穴を利用し、車体側は無加工です。

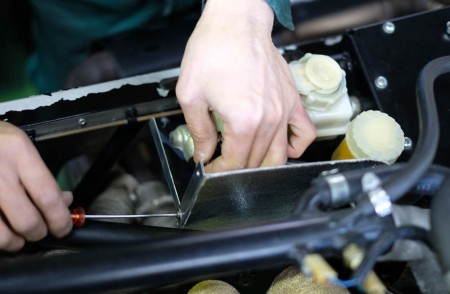

DSCF7844-450x294
最後にアルミパネルに断熱シートを貼り付け車体に取付けて完成です。万が一、遮熱板だけで十分な効果が得られなかった場合には、外気を導入するダクトを追加できるように設計しました。
これで安心してサーキット走行をお楽しみいただけると思います。
既成品では対応出来ない場合も、Witham Carsでは車両や乗り方に合わせたパーツの制作やご提案が可能です。LOTUS・CATERHAMでお困りの方は、Witham Cars FACTORYにご相談下さい。
