今回は新車のSEVEN 620へのスマートフォンホルダー取り付けのご依頼です。
CATERHAMの場合はメーターパネルに市販のホルダーを貼り付けたり、ウィンドスクリーンに吸盤式のホルダーが一般的ですが、今回は出来るだけ目立たない位置に取り付けたいというご要望です。

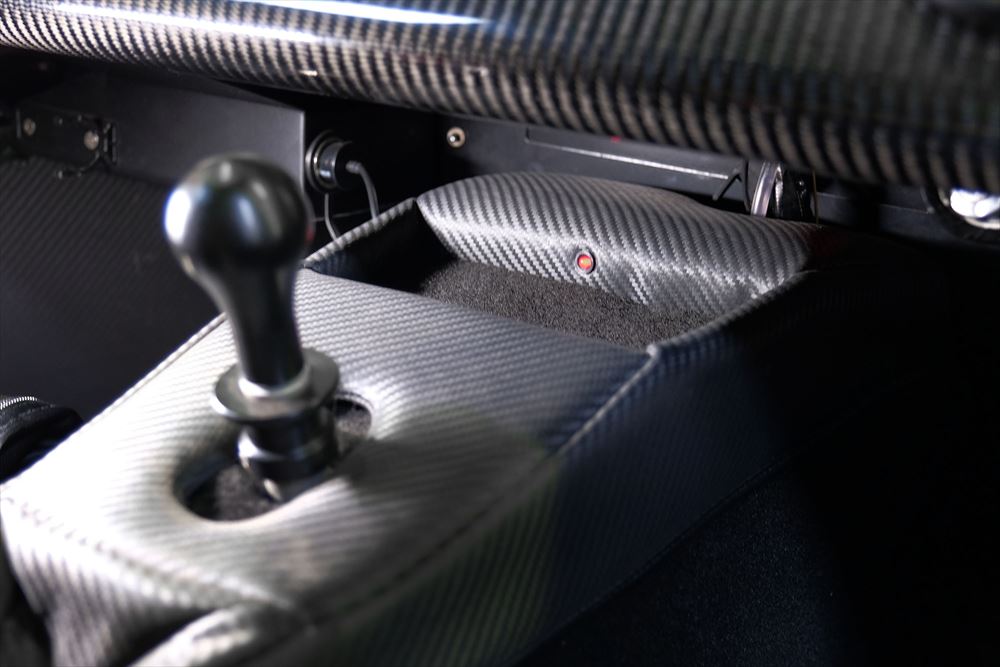

いくつかの取り付け場所を検討した結果、シフトレバーの前に設けられたコイントレイであれば、目立たず・着座位置からディスプレイが見える位置に収まりそうです。しかし周りの空間にほとんど余裕がなく、市販品では取付可能なものが見つかりませんでした。
そこでカメラを三脚に取り付けるための自由雲台と、スマートフォンを三脚にマウントするためのクランプを組み合わせて使用することにします。

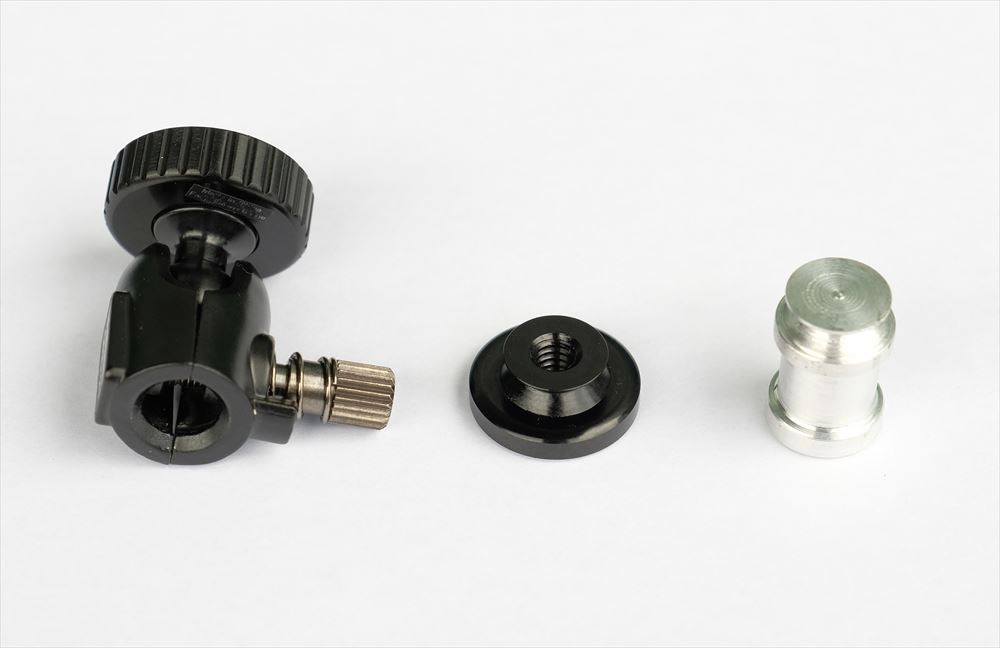

写真中央の黒い部品が自由雲台のベースで、固定用にインチ規格のネジが切られています。今回の用途には高さが足らないため、自由雲台のベースの代わりとなるスペーサーを兼ねた支柱を旋盤で製作いたしました。固定用のネジも一般的なミリサイズとしています。

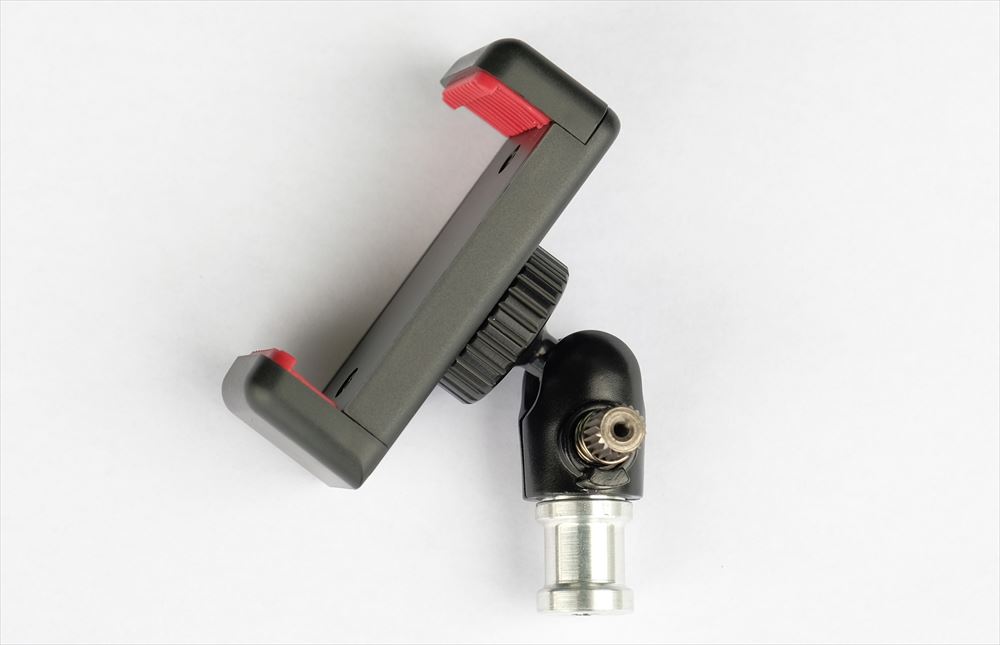

支柱で高さを稼ぐことで、角度の調整幅が広がりました。
製作したパーツは塗装し、コイントレイの形状に合わせてアルミ板をカットしたベースプレートに固定。これでコンソールとメーターパネルの限られたスペースの中にスマホが収まるようになりました。

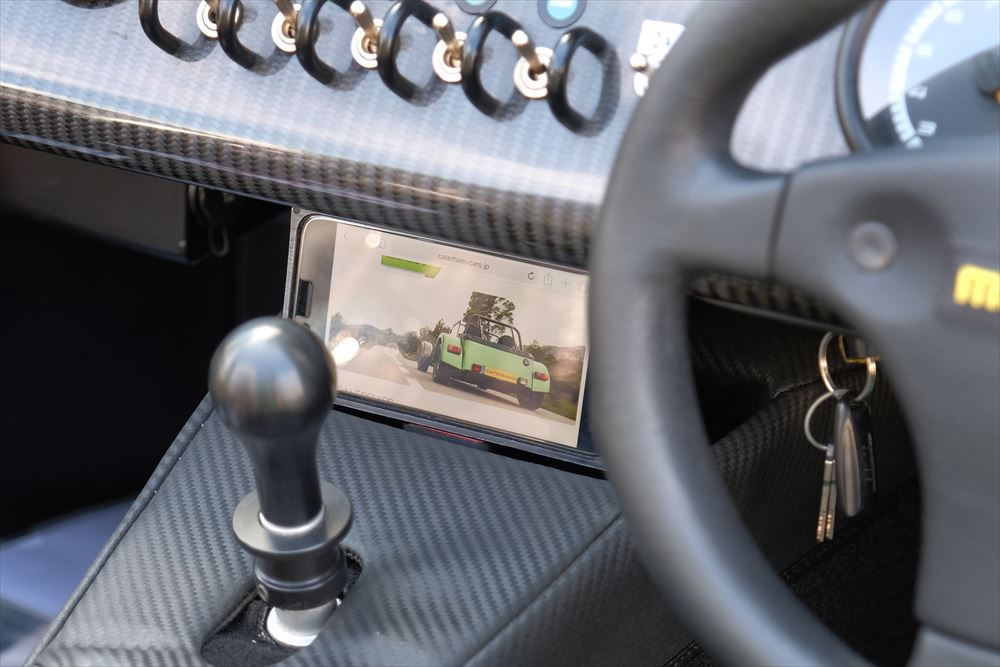

運転席に座るとこのように見えます。スマートフォンを取り付けるとクランプもほとんど目立たず、シンプルなコックピットの雰囲気を壊しません。
スマホホルダーに限らず、市販品では満足できるものがない！というこだわりのある方はWitham Carsにご相談ください(^^
