クーラー取付がひと段落し、ほぼ同時期にスタートしていたプロジェクトがエンジン編です。
前回の番外編でノーマルのエンジンが調子を崩し、急遽修理が必要となった事をご案内致しましたが、今回は遂にチューニングエンジン編となります。

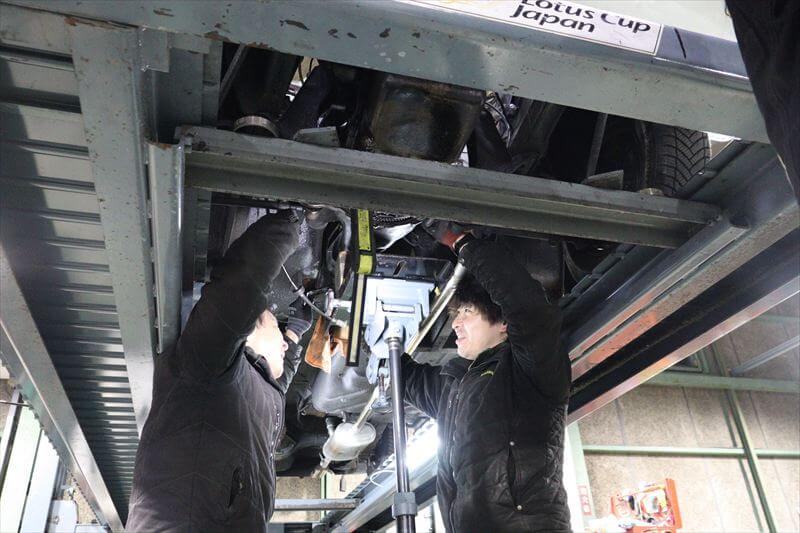

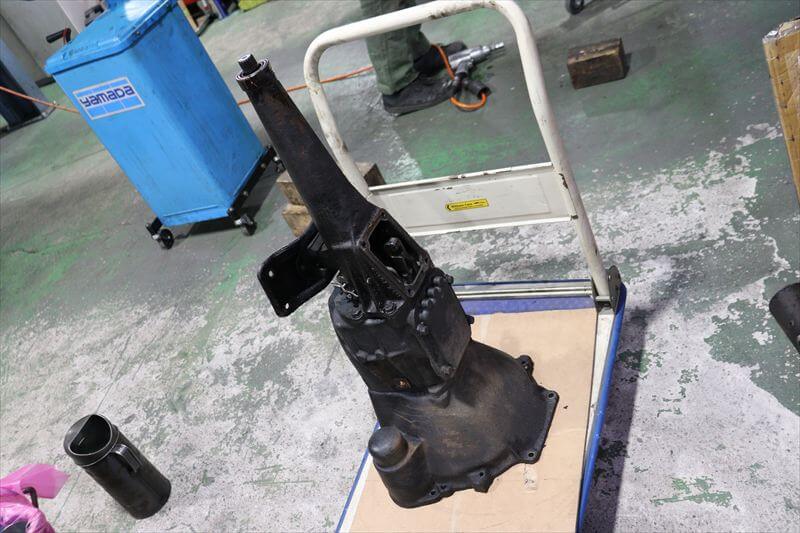

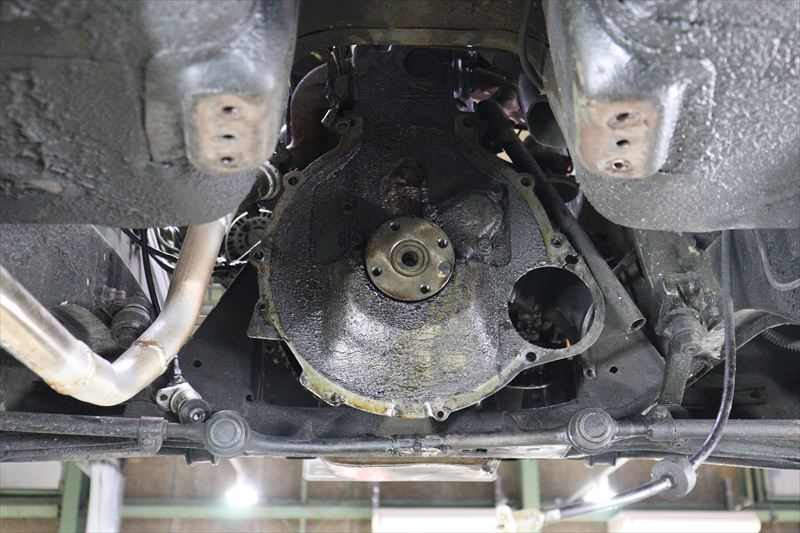

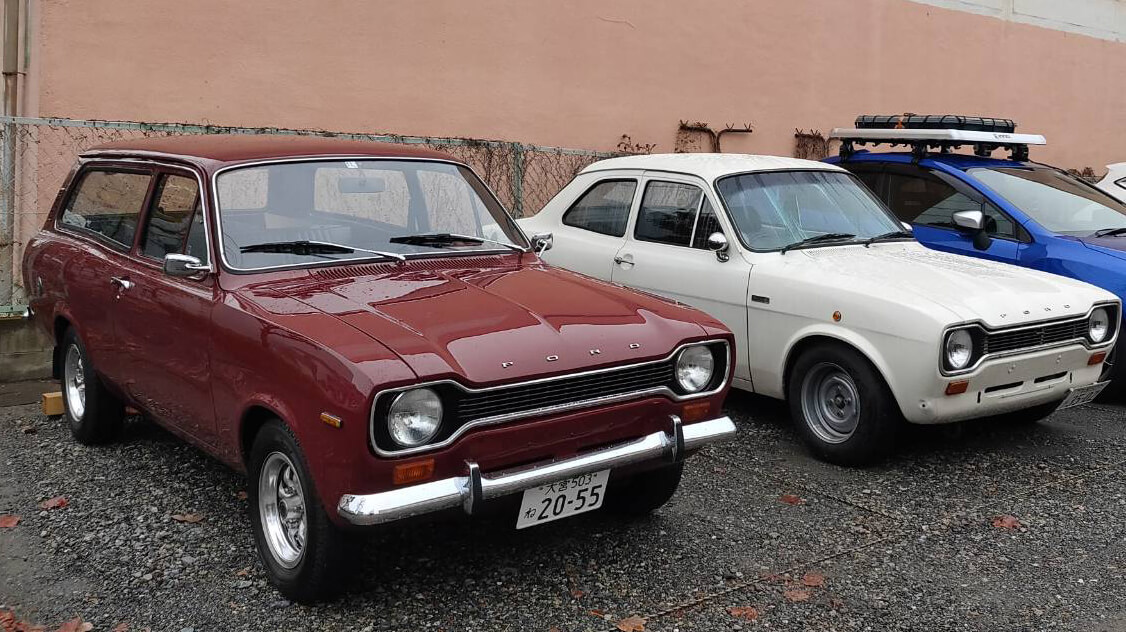

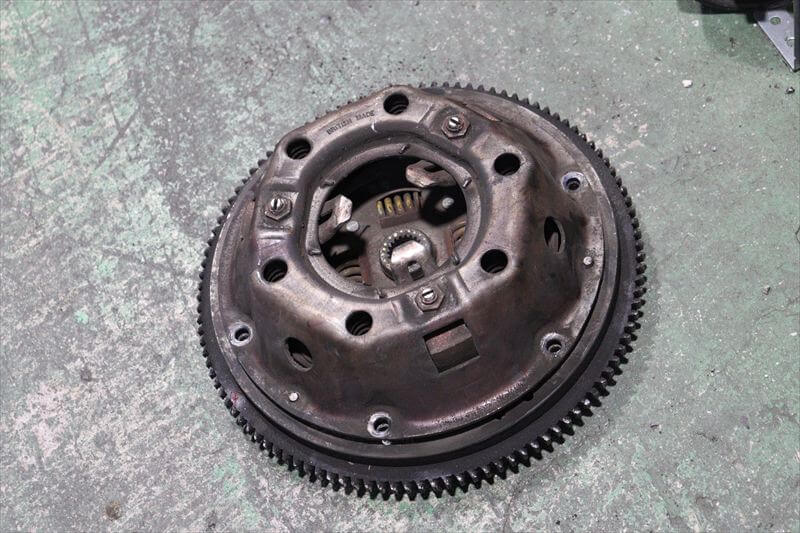

ESCORTエステートのノーマルスペックでは一般道の流れに乗るのが精いっぱいの馬力だった為、もう少し速くしたい！と思い新たなスペックのエンジンを製作する事にしました。
幸か不幸かエステートはベースがX-FLOWエンジン（通称ケント）だったので、パーツは豊富にあるのが助かります。

エンジンのSpecとしては、日常の足として使える車に仕上げて行きたい為、過度な改造はしない事にします。予算の都合もあるので一番コストパフォーマンスに優れた仕様を模索した結果、、、

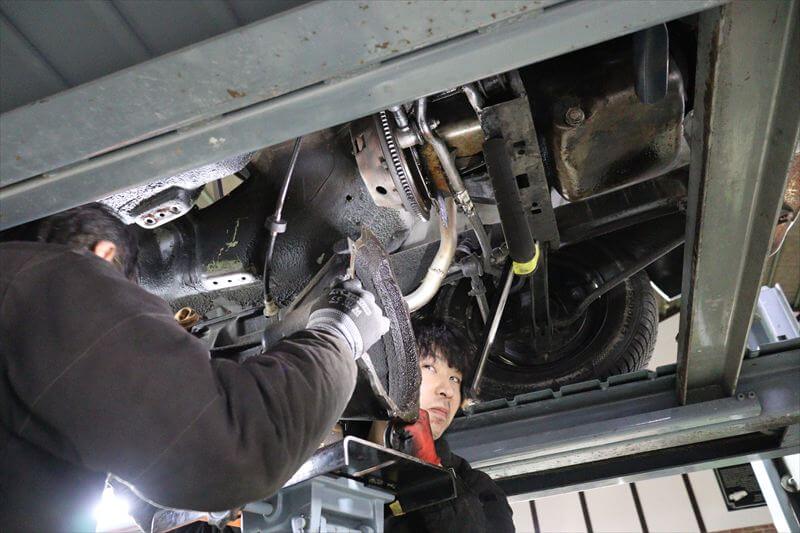

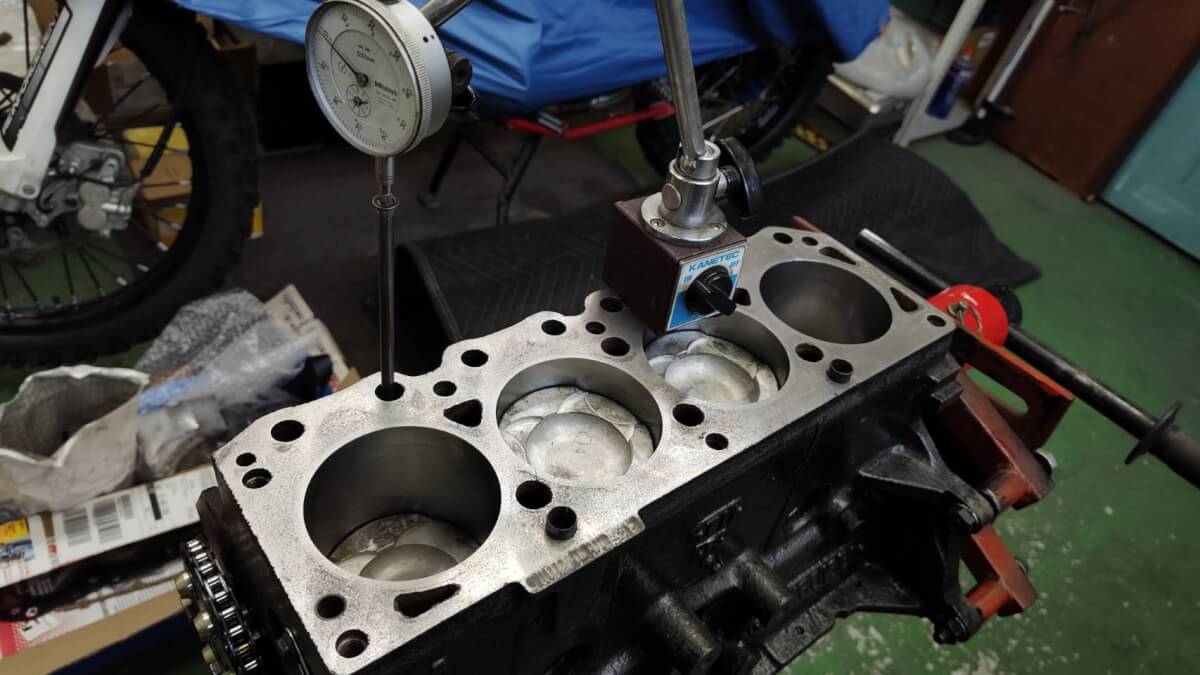

・ブロックは711M BAブロックを使用
・ピストンは　+0.090″のオーバーサイズ
・カムシャフトはKENT CAMの234カム
・ヘッドは予算的に今回見送り。バルブサイズはFORDのGTスペック

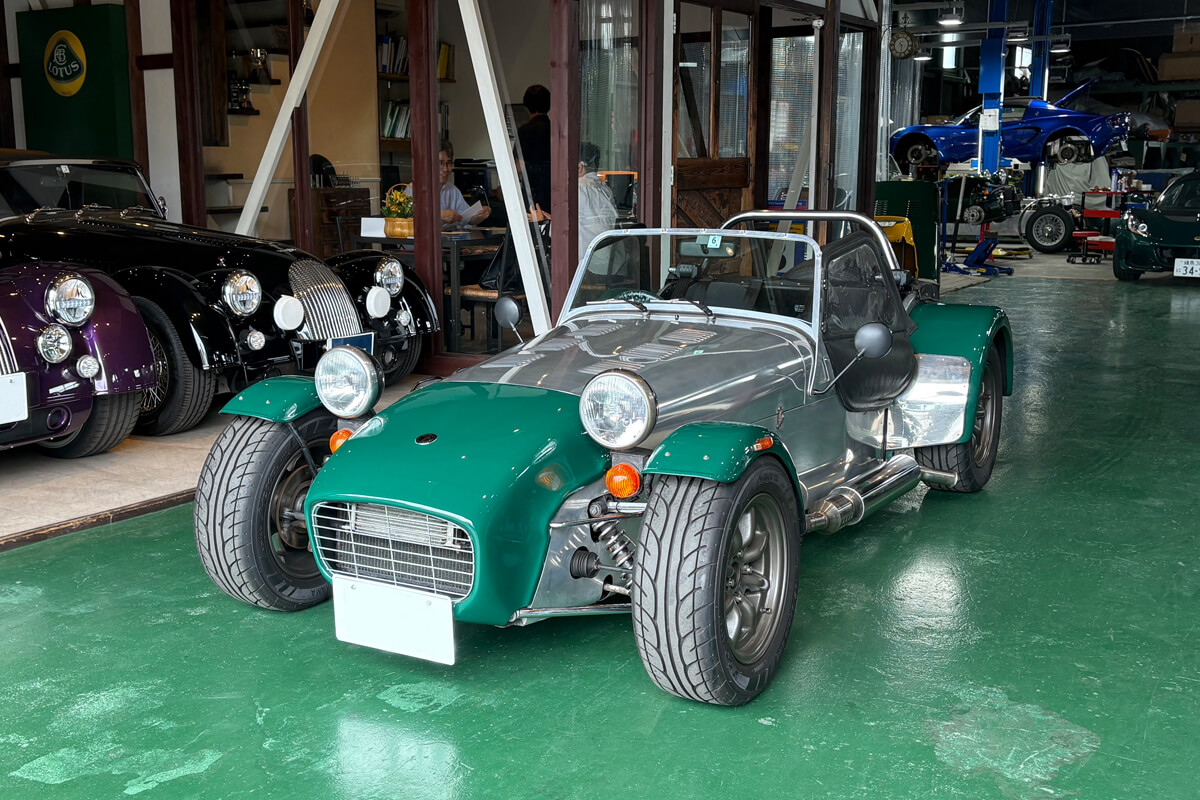

詳しい方なら既にお気づきかと思いますが、CATERHAMの初期1700シリーズのそのままスペックとしました（笑）
1600㏄のX-FLOWに乗っているSEVENオーナーもこの仕様なら比較的安価で製作出来、効果も納得の仕様なのでおススメします。

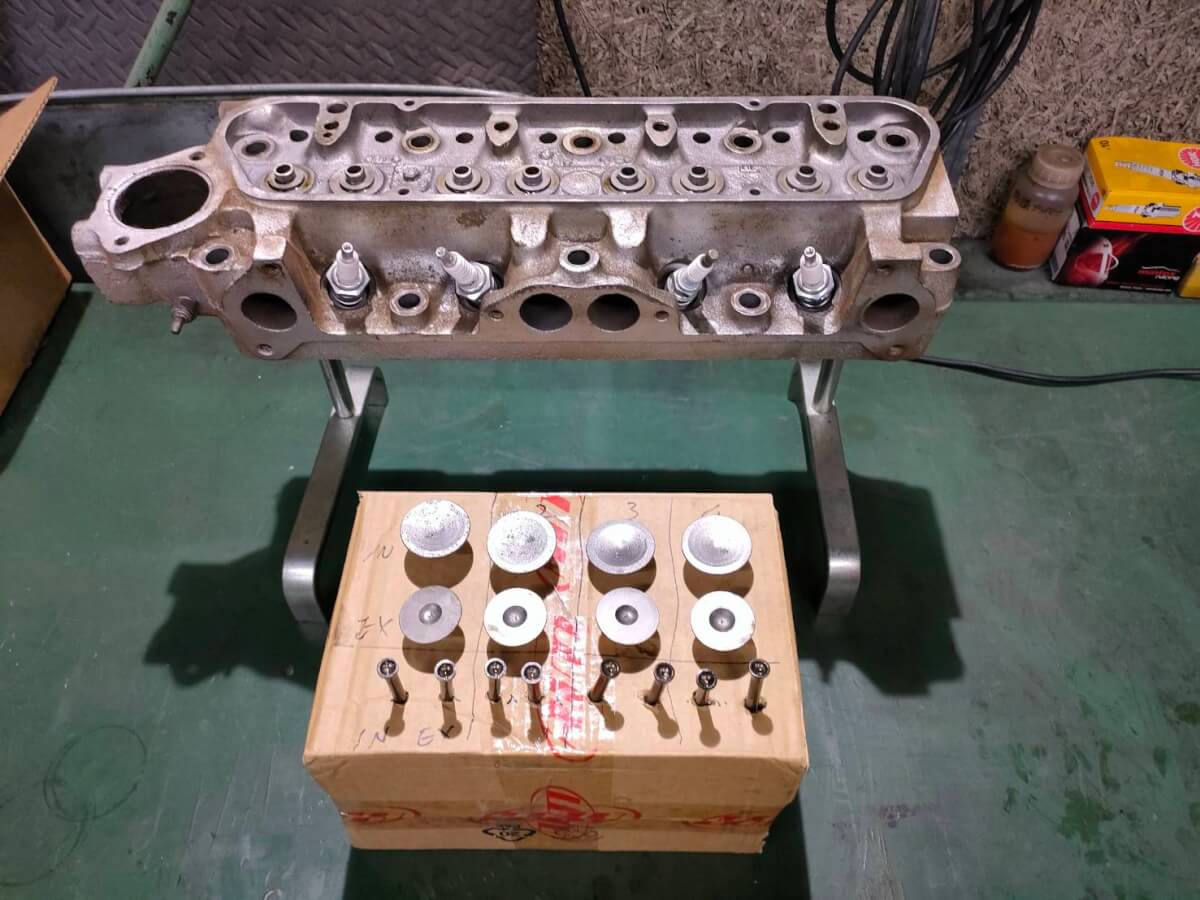

ヘッドは計測した感じだと少しバルブガイド等にガタが出ていましたが、まだ何とか使用出来そうなので、組んでみて調子が出なかったら後日O/H致します。ヘッドを降ろすのが楽なのはOHVの良い所ですね。

馬力などの目標は定めていませんが、低回転はトルクフルで乗り易く、アクセルを踏めばカムに乗って走る気持ち良い仕様になってくれれば良いな思っています。

さて、組み合わせるキャブレターを決めるのが悩ましくなってきました。
やはりDCOEツインでスポーティーにするか。。。悩みは尽きません。

今回はキャブレター周辺の作業に取り掛かります。
現状としてはエンジンはかろうじてかかるのですが、どうも調子が良くないのでキャブレターのチェックとアクセルリンケージの変更等を行っていきます。

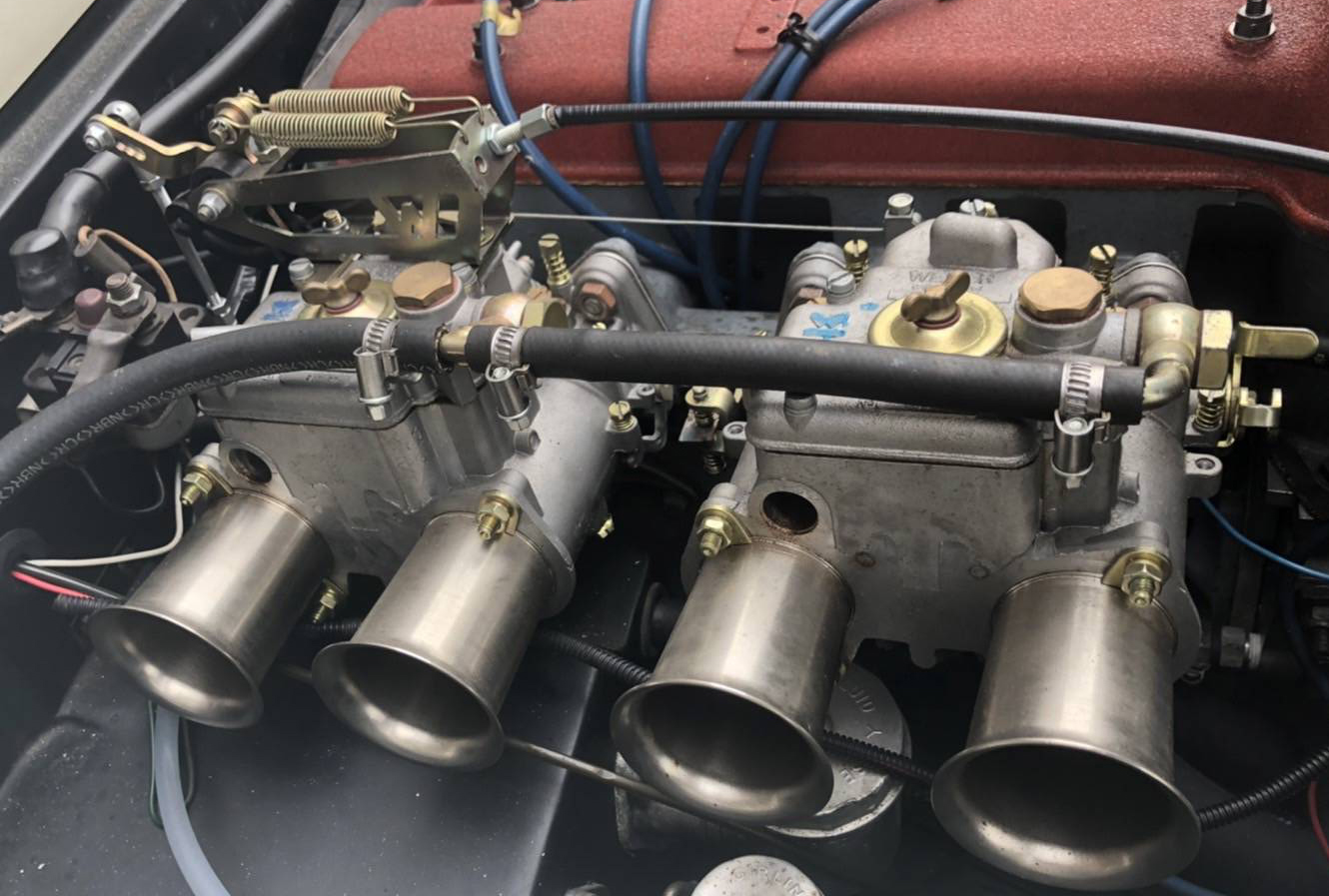

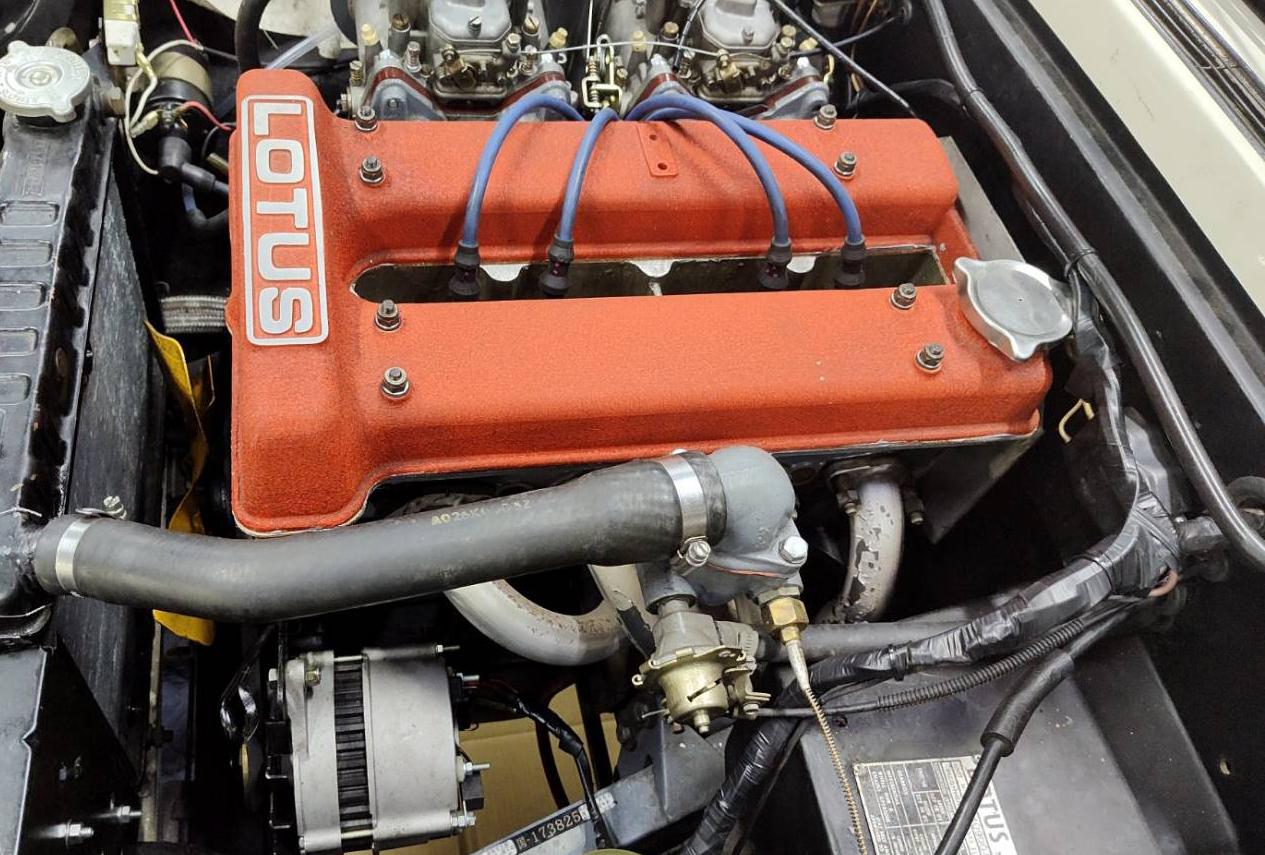

まずは上の画像を見ていただきたいのですが、スポーツシーンでよく使われているツインワイヤー対応のアクセルリンケージが取り付けられています。アクセルのフィーリングは良いのですが、スターターソレノイドの12v端子にリンケージが接近して今にもスパークしてしまいそうな危険な取り付けとなっていました。１、２番側のキャブレター側にリンケージを移植する事も考えましたが、ボンネットに当たってしまい無理そうです。
また、なるべくエンジンルームはシンプルにしたかったので、取り回しを変更することにします。

その前にキャブレターのチェックを行います。

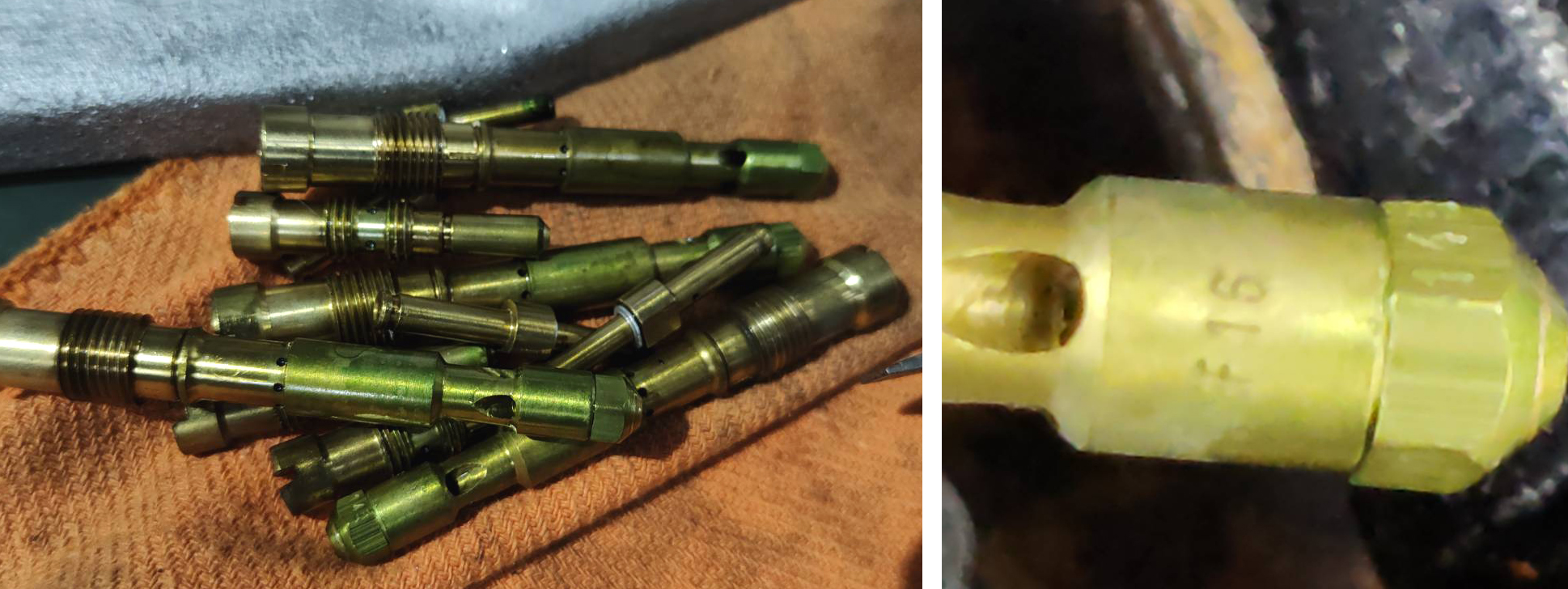

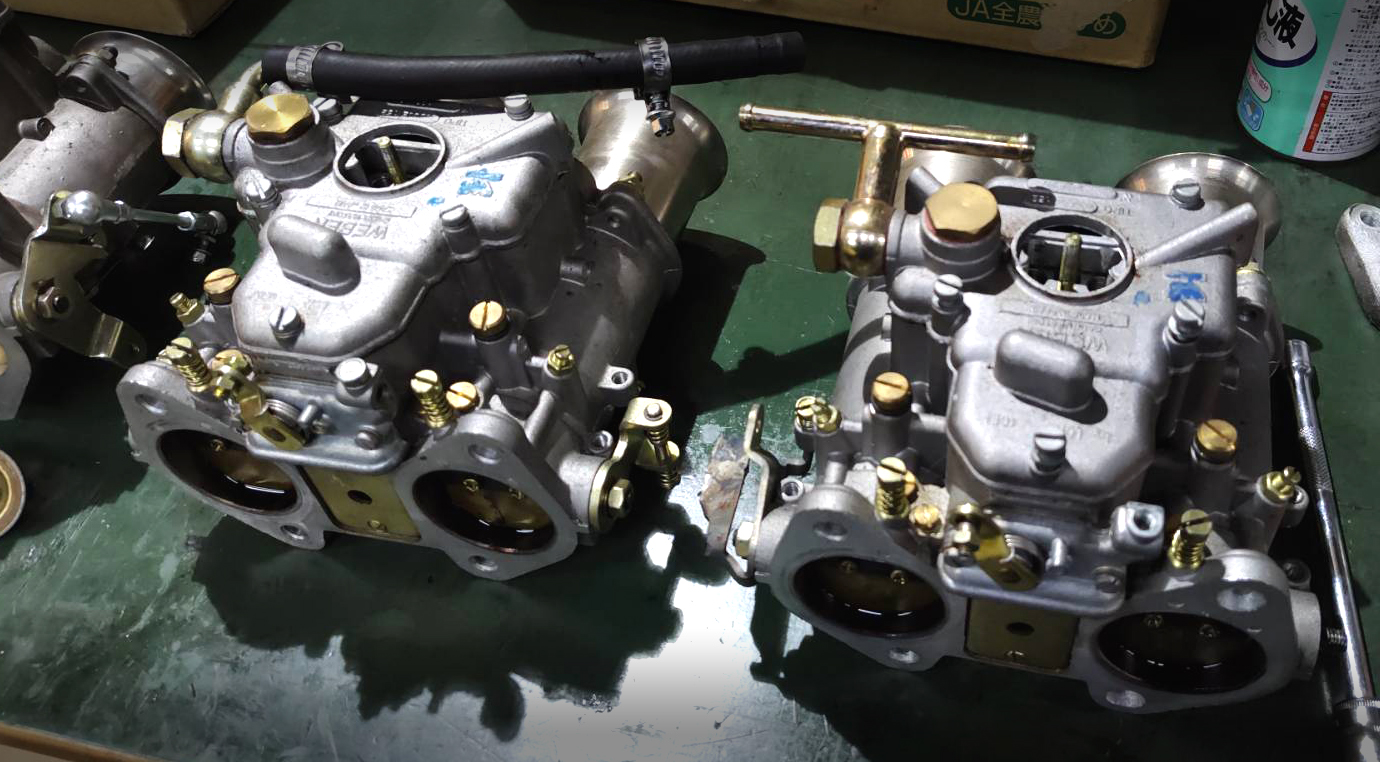

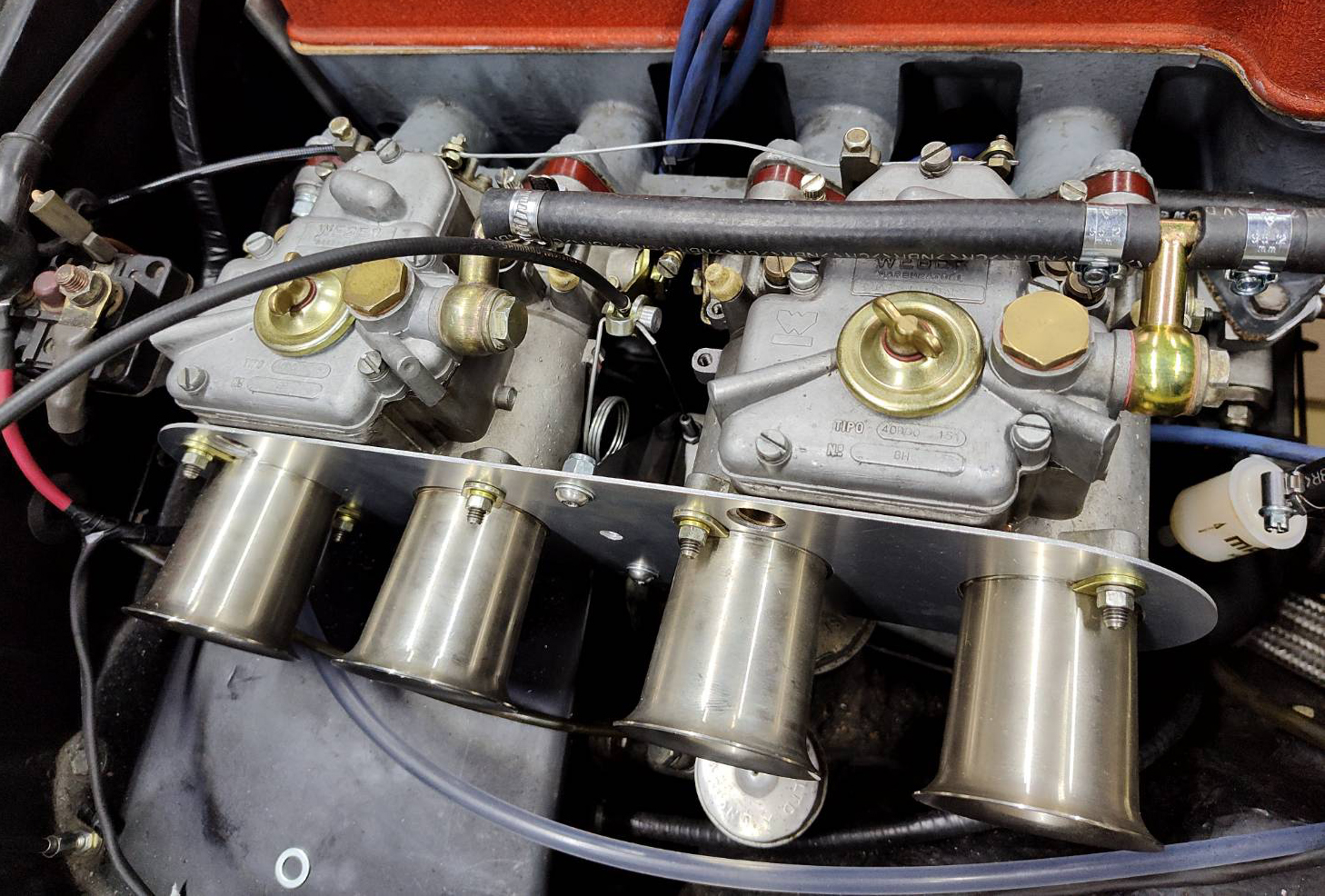

White ELAN号はWeber DCOE45が装着されていました。ジェット類を見てみると車両が長期保管されていた為か少々荒れた状態です。キャブレター側も少し詰まりを感じていたので、今回は以前ESCORTの時に使っていたO/H済のキャブレターを使う事にします。
装着されていたキャブレターは後日O/Hをしてあげる事に。

ジェット類はと言うと、当初装着されていたジェットが新品キャブレターを購入すると最初にセットされている番手が全ての箇所に装着されていたので、キャブレターのリセッティングは必須になりました。

まずは、以前白ESCROTにWEBER DCOE45を装着していた時のジェットを仮組みしてキャブレターを取り付ける事にします。

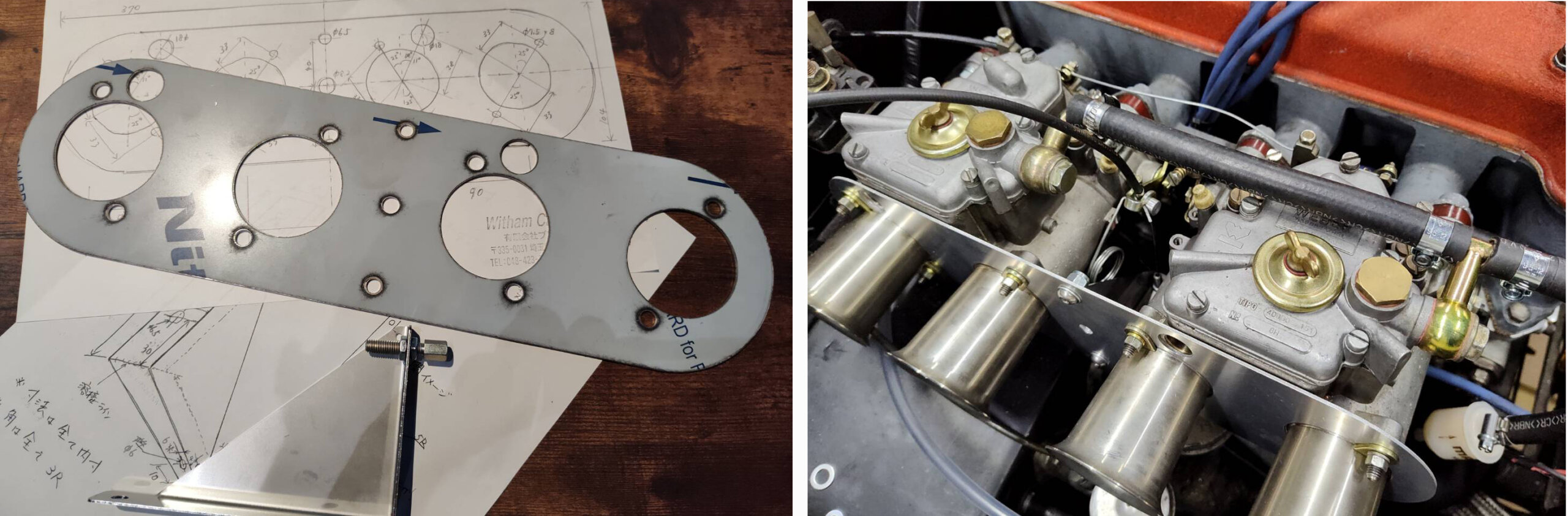

キャブレターのシンクロプレートも今回は装着する事に。
自分で図面を描いて作ってみたい！
と言う思いから各部の寸法を計測して図面に起こして制作して貰いました。
市販品でもそれ程高価な物では無いので、かかった時間と加工賃等を考えると価格的には高くなりましたが、自分で作った物だけに愛着が湧きます。それと、色々と考えながら作る時間が楽しい時間でした！！

シンクロプレートに装着するワイヤー受けも製作致しました。

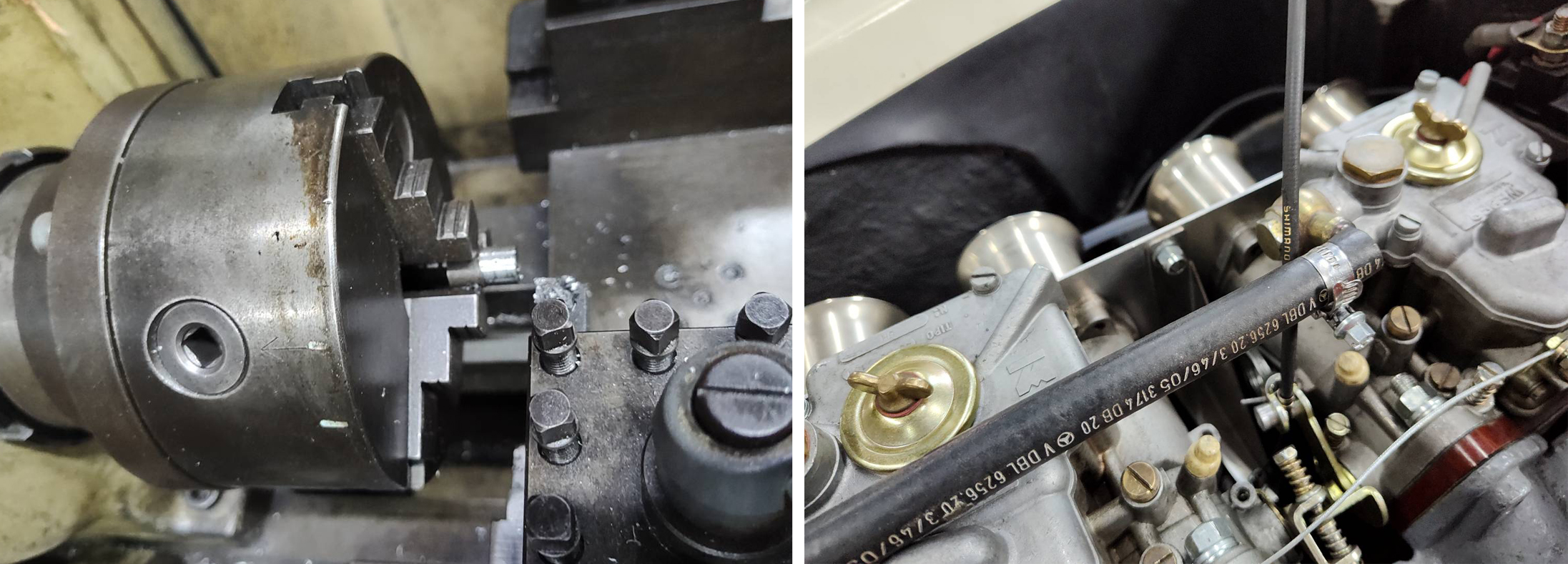

足りないショートパーツは工作機器を使い自分で製作する事に。

そして、組み合わせて完成です。
スロットルケーブルはノーマルと同じ取り回しとして、ワイヤー長もなるべく短く設定致しました。
フィーリングは最初に装着されていたリンケージの方がスムーズでしたが、シンプルな見栄えになり個人的には大満足です。
何よりスターターソレノイド周辺にスペース的なゆとりが出来た事が一番ですね。

フューエルラインも無駄に長く取り回しがされていたので、なるべく短く変更しておきました！！

次は内装に手を加えて行こうと思います！！
つづく！

White ELAN その4　足回り編

今回はサスペンション関係をチェックしていきます。

足回りは走りに関わる重要な項目になるのでスパナチェックをメインに、現状を把握する為、分解なども箇所箇所で行ていきます。

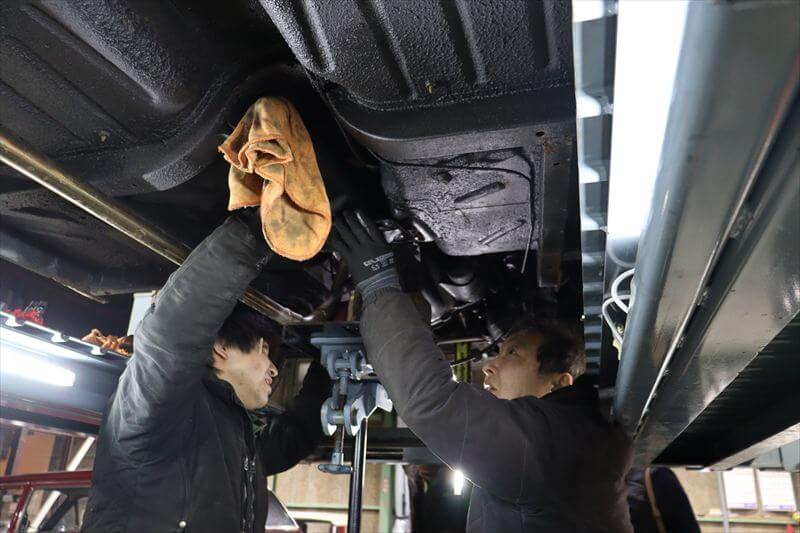

下周りを覗き込む限りでは大きなダメージも無く一安心です。 かなり昔にレストアされてから走行は余りしていない様に見受けられます。

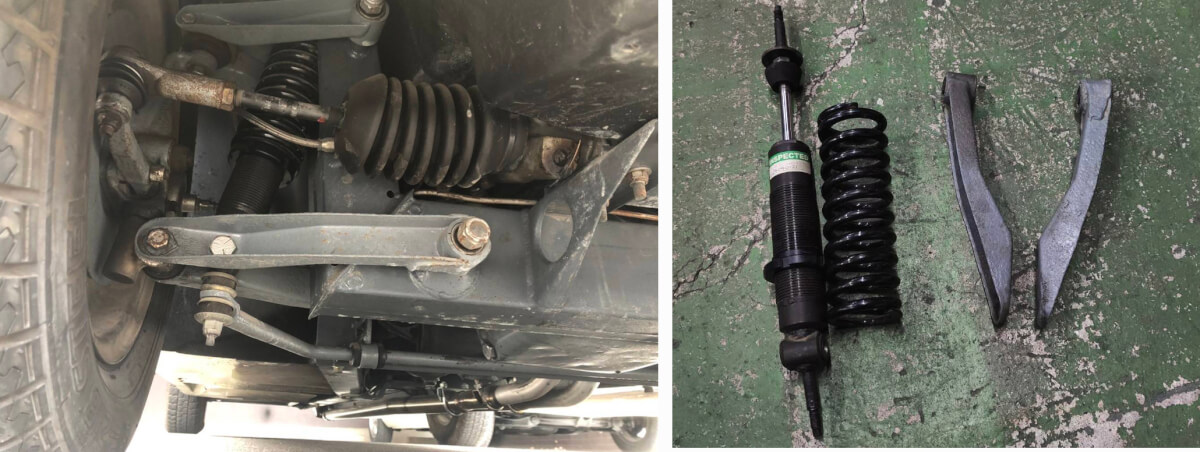

サスペンションアームを取り外してブッシュの状態の確認、サスペンションの動きをチェックします。今回は現状の把握がメインなので、機関的に問題無ければ、再度組付けを行います。

長年の塵等が積もっているので、掃除を行いながらの作業で思うように進まないのですが、それも楽しみとしてコツコツ作業を行っていきます。
スパナチェックを確認できるボルト類全てに行いました。所々締め付けが弱い所もあり、スパナチェックの重要性を再確認です。
スパナチェックはヒストリック系の車両に限らず、おススメ致します。

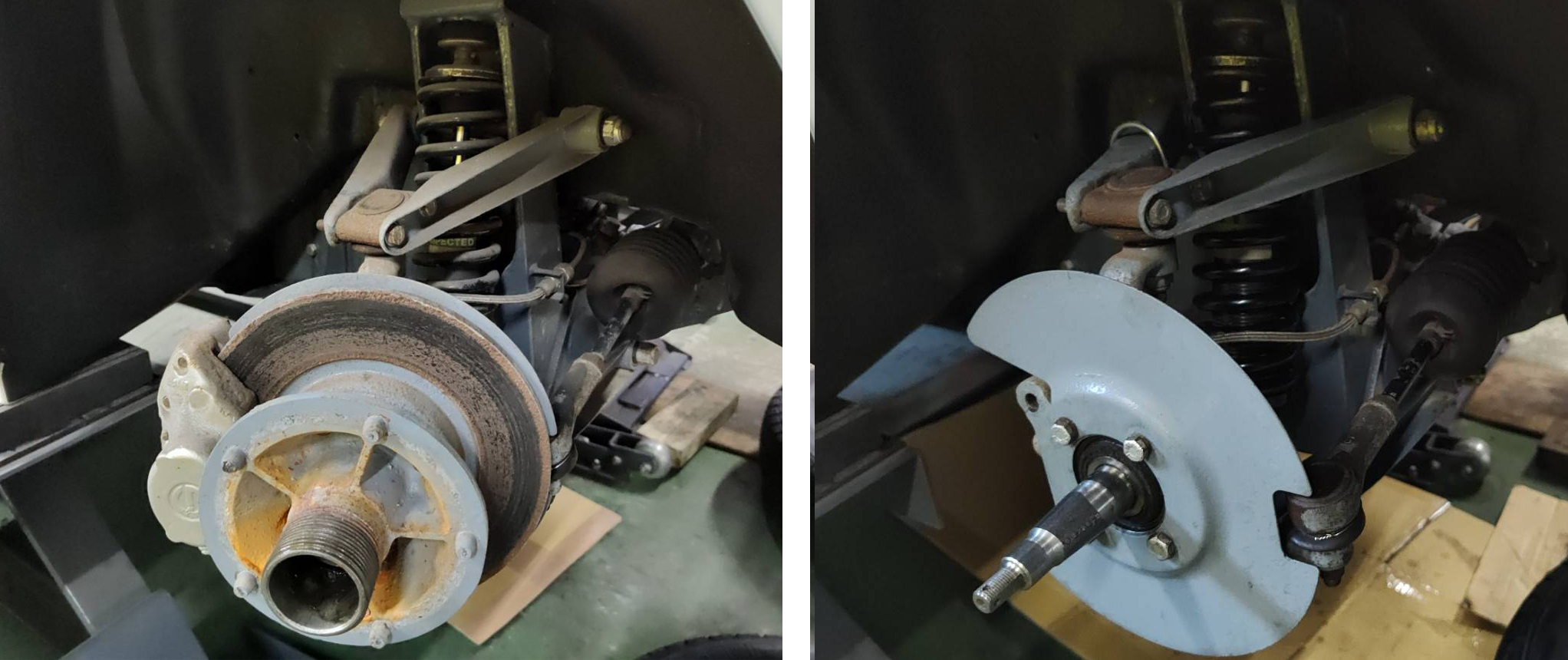

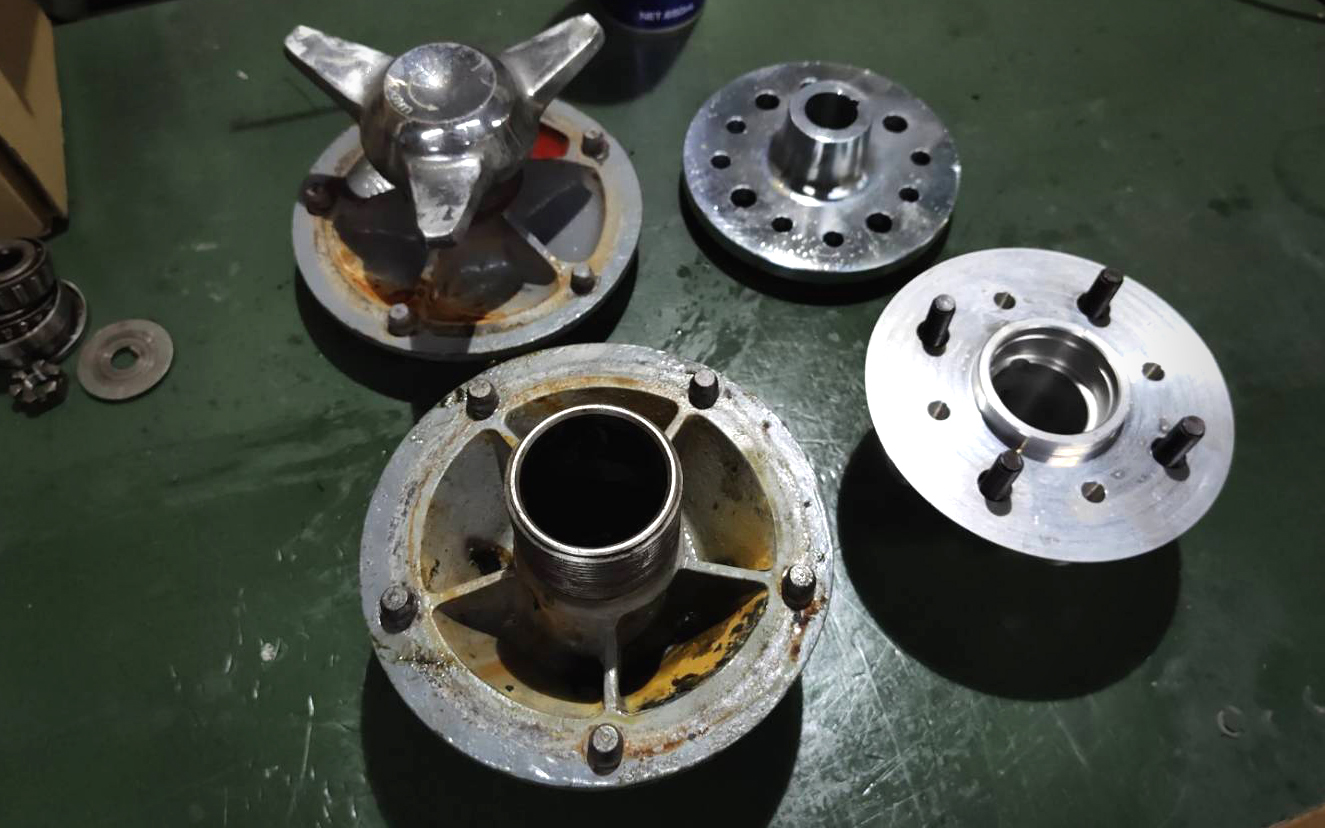

今回のメインイベントは、ノックオンハブからボルトタイプのハブに交換です。
同じノックオンハブでも強化されている26Rタイプと迷いましたが、今回は26R仕様にしたいわけでは無いので、違うアプローチとしてボルトタイプに致しました。
ベアリングはまだ使えそうなので、グリスを注入し再利用します。

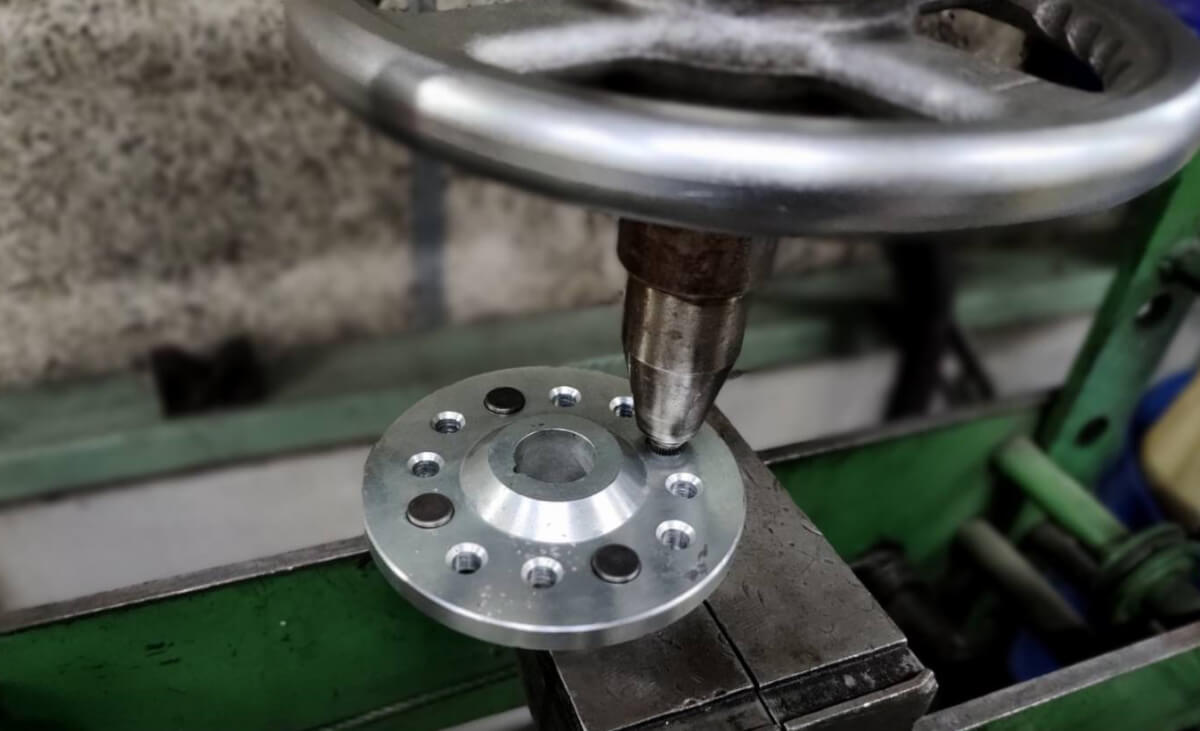

一緒にスタッドボルトも購入していたので、プレスで圧入します。
このようなパーツが純正以外で多くラインナップされているのもELAN人気の理由かもしれませんね。
リフレッシュの際はノーマル派にもモディファイ派にも多くのパーツが用意されているので、好きな物をチョイスし自分仕様のELANに仕上げることが出来ます。

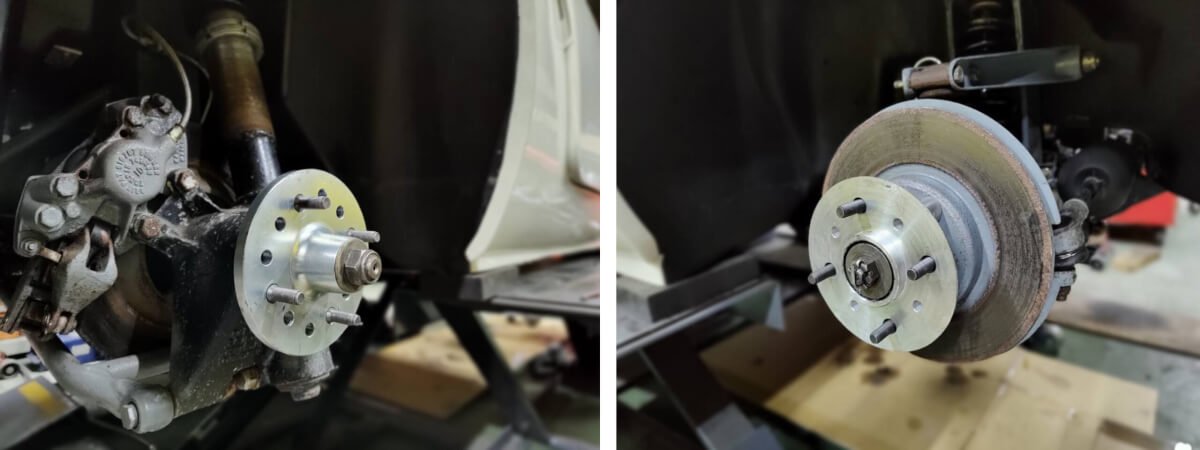

そして取付です。
これでボルトタイプのホイールをインストールする事が出来るようになりました。ELANはリヤのサスペンションアームの形状的にホイール選びはとてもシビアになります。

と、言う事でホイールが用意できるまで次の作業に移る事にします。
早く走ってみたい！

つづく！

White ELAN その3　配線処理編

色々な作業を同時進行で進めていますが、今回ご紹介するのは配線編です。

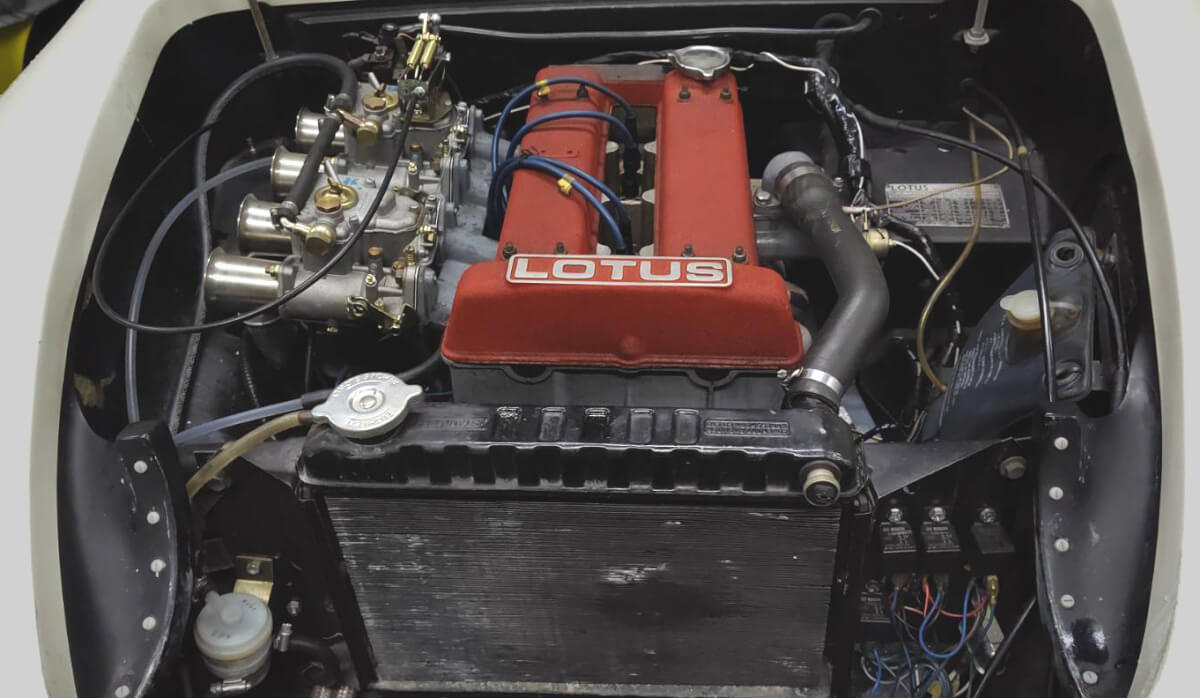

このWhite ELAN号は前のオーナーさん世代にノーマルの配線を活かしながら後からリレーを追加していった、所謂よくある配線処理となっています。
ただ、問題なのは配線作業の途中で力尽きてしまったのか、、、、

エンジンルームやインテリアは配線が右往左往している状態でした。

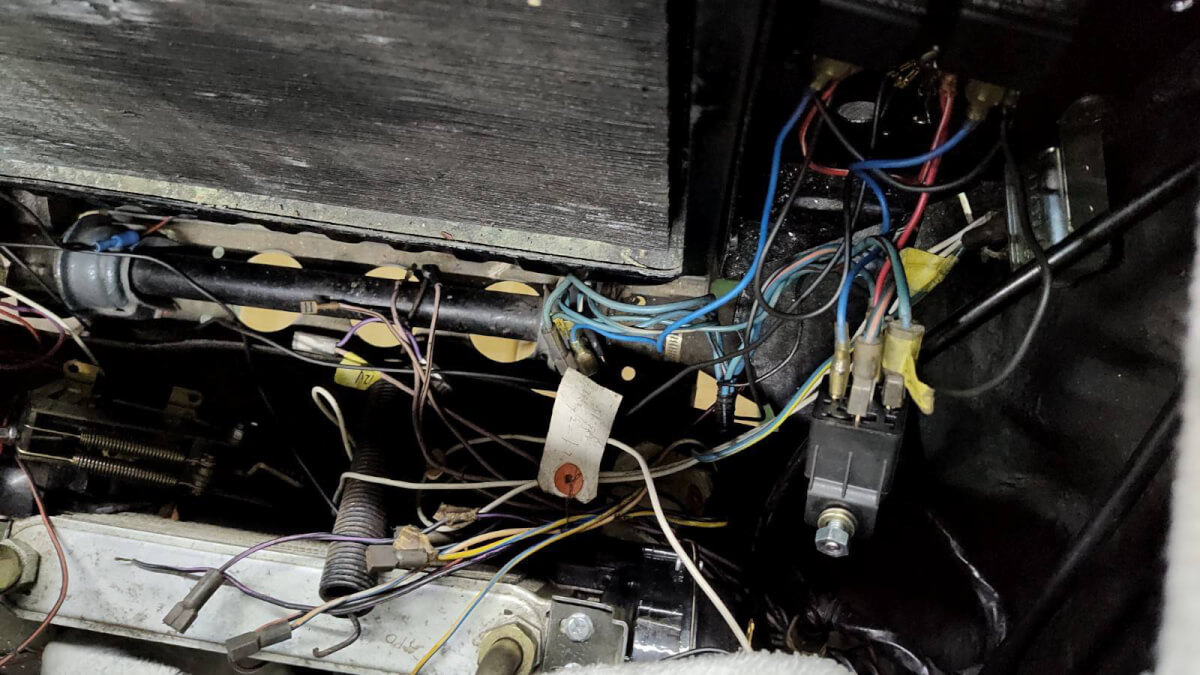

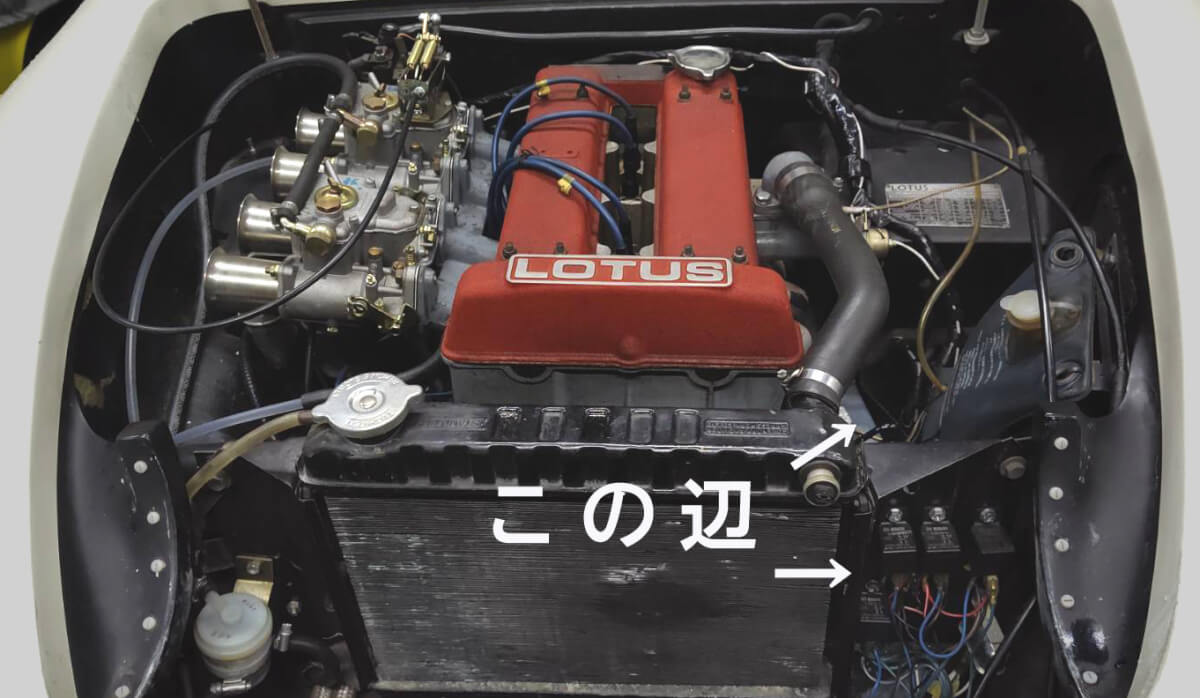

特にラジエター周辺はリレーがあとから5個追加で装着されていて、その周辺は配線祭りとなっています。

オルタネーター周辺も配線が未接続の物も多く放置状態のまま。
配線図を見ながら、少しシンプルに配線をまとめていくことにします。
個人的にはノーマルのルーティングでなければダメ等の拘りは無いので少しでもシンプルになるように纏めていきます。
これが時間のかかる地味な作業です。

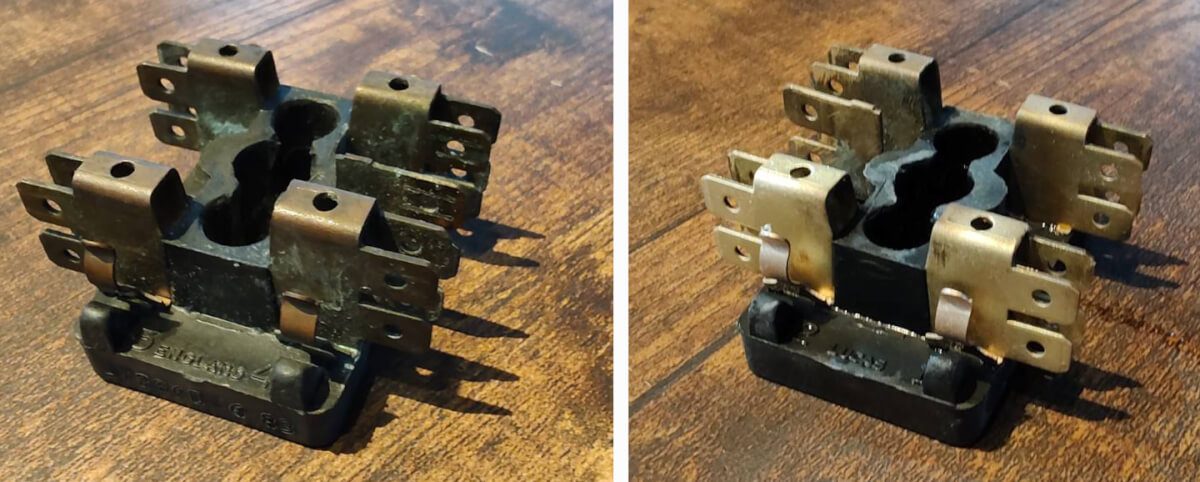

ヒューズボックスもご覧の通り長年の汚れが溜まっています。
地道に磨いた画像が右側になります。少しは電気がスムーズに流れるようになってくれたかな。（自己満足の世界ですが。。。。）

今回も汎用のヒューズボックスを使って１か所に纏めてみました。
むき出しだった配線もテープで纏めてスッキリです。
せっかくなのでオルタネーターからソレノイド迄が細い線だけだったので、1本追加しておきました。電装品が多い車では無いのですが、ダイナモからオルタネーターに交換されているので、念の為と言う事で。

同時に電動ファンの追加と、壊れていたファンスイッチも新調。
ELANシリーズの中では、ラジエター容量が少ない時期のモデルになるので、今後走り始めて容量不足を感じたら大型な物に交換を検討する事にします。

チョット配線がスッキリして見栄えが良くなりました♪

次は足回りの作業に入ります！
つづく！！

White ELAN その2　ステップ１方向性決定編

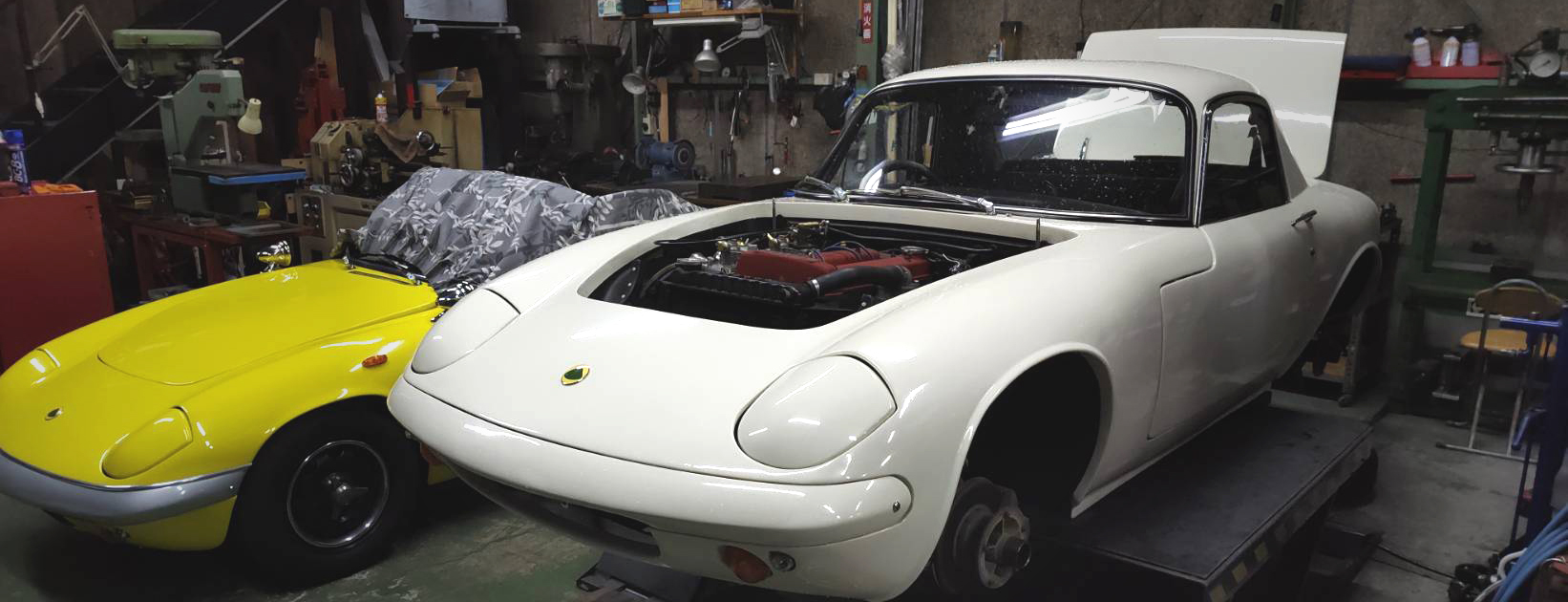

前回ご紹介したように現在ELANのメンテナンス＆モディファイを実施しています。
いきなりですが質問です！
ELANは大きく分けてシリーズ4まで御座いますが、原田号はシリーズ何でしょうか？
答えは原田を見かけた際にお声かけ下さい（笑）

と言うクイズをしたくなってしまう程、色々な仕様が混ざり合っている車となります。ノーマルとモディファイ両方とも好きな原田ですが、白ELAN号は色々といじっていきたいので今回の車はとても面白いベースと考えています。

今回のコンセプトは年に1～2回程度ミニサーキットを走り、ワインディングも気持ちよく走りたい！と言うコンセプトと決めています。White ELAN号は長い間動くことなく長期ガレージ保管されていた車両になる為、色々とチェックをして安心して走行出来る状態にするのが第１ステップとなります。

と、言いながらもついついモディファイしたくなってしまうのが車好きですよね（笑）例に漏れずモディファイも同時進行で進めています。

まずは、、、

1. 各部の点検
   長らく走っていなかった車なので各部チェックが必須
   と、同時に現状の把握
2. 電気系の配線をまとめたい！
   中途半端に配線処理されていた為、安全の為にまとめておきたい。
   これが結構面倒で時間が掛かりそう。。。
3. 太いタイヤを履きたい！
   本来細いタイヤでキビキビと走るのがELANとは重々承知！

今回原田的には3番の太いタイヤと言うのは26Rに良く似合うヒストリックレース系タイヤを履けるようにしたいと考えています。26Rレプリカパーツを使えば簡単なのですが、あえて独自路線で悩みながら進めて行きたいと考えています。
さて、どうなることやら！

今回は画像無しブログとなってしまいましたが、次回は作業しながら写真を撮りたいと思います(-_-;)

次回に続く！

突然ですが、原田、LOTUS ELANを購入しました！　その１

忘れた頃に更新される原田のFORD ESCORT エステート作業日記ですが、今回はクーラーの取付がやっと完了（第一期工事）しましたのでレポート致します！

昨年の夏から時間を見てコツコツ作業をしてきましたが、週に1回2～3時間しか時間が取れなかった為、思うように作業が進まず、パーツの選定にも時間が掛かったりとで気が付けば寒い時期になってしまいましたが、やっと終了しました！テストは暖かくなってからですね（笑）

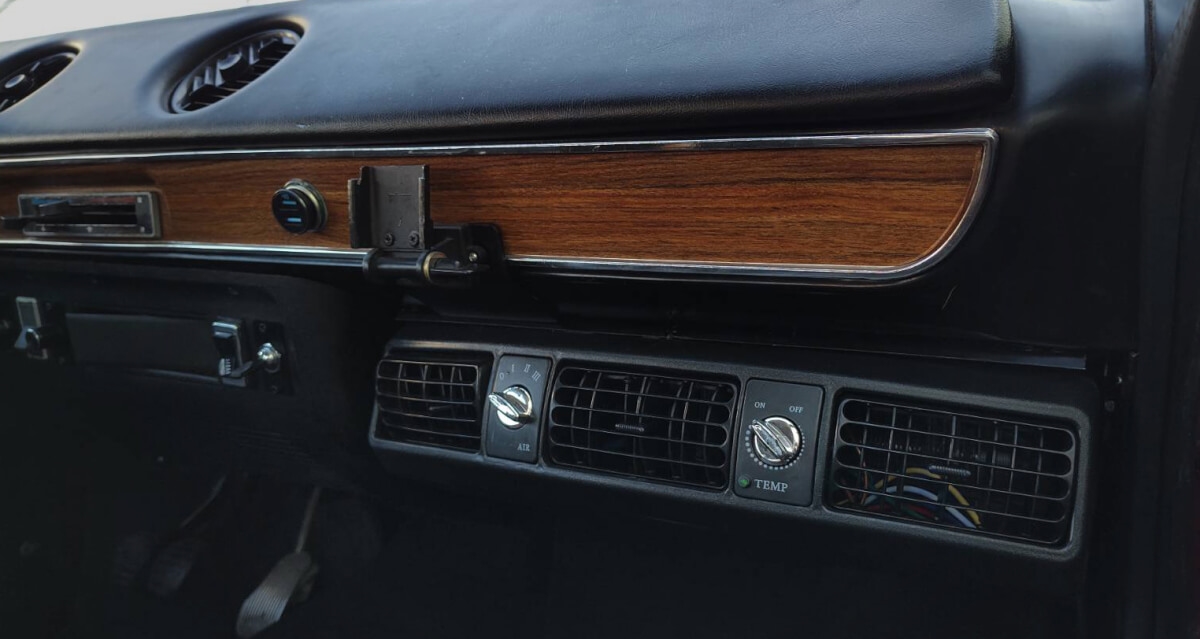

室内は助手席側にジャストで合う物をチョイスして装着。ジャスト過ぎて取付が大変でした。。。。
最後まで純正のヒーターを取り外して冷暖房一式のエアコンタイプにするか、別体クーラー式にするか迷いましたが、吊り下げタイプが今だからレトロに見えると思い別体クーラータイプにしました。

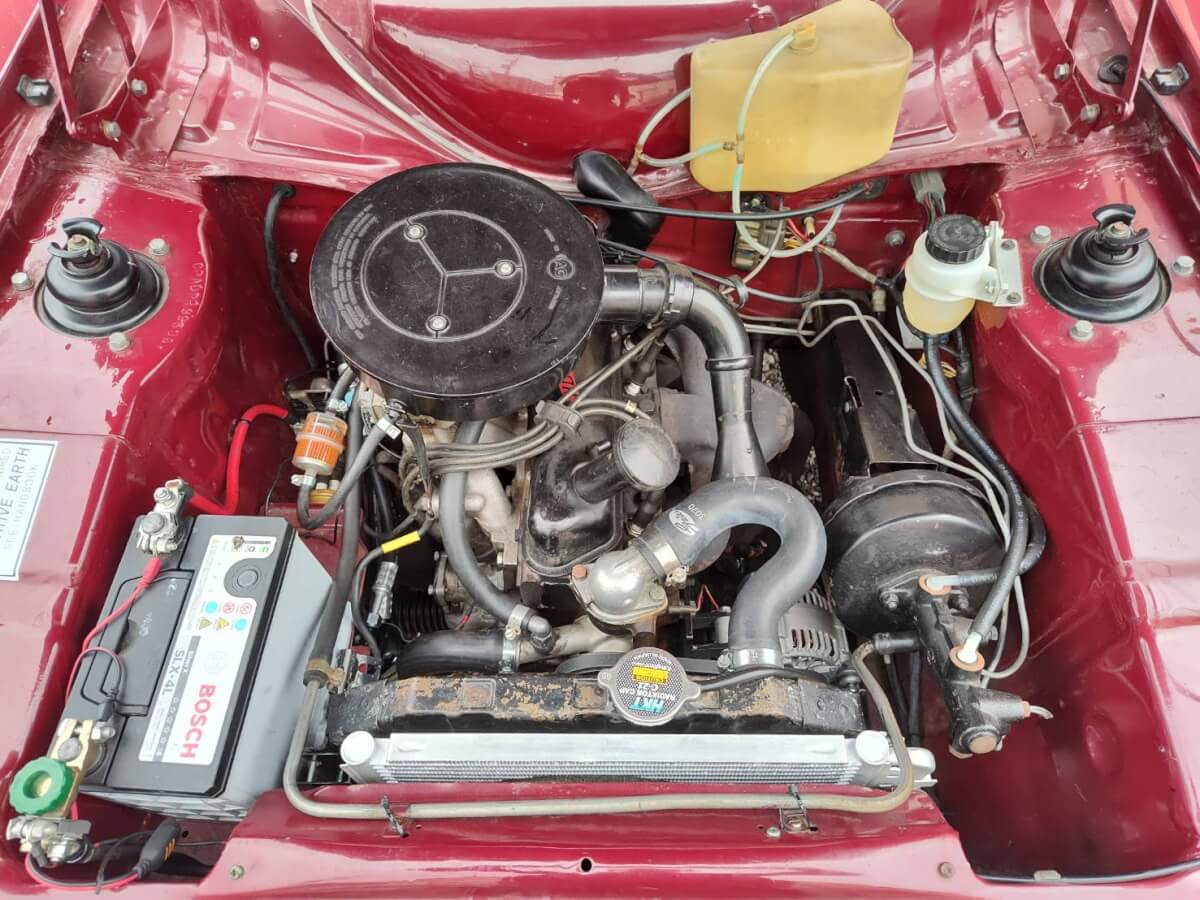

エンジンルームはワイヤータックとは言いませんが、なるべく配管を目立たないように設備したかったので、試行錯誤して取付。エンジンルーム上部からだとコンデンサーしか分からないと思います。

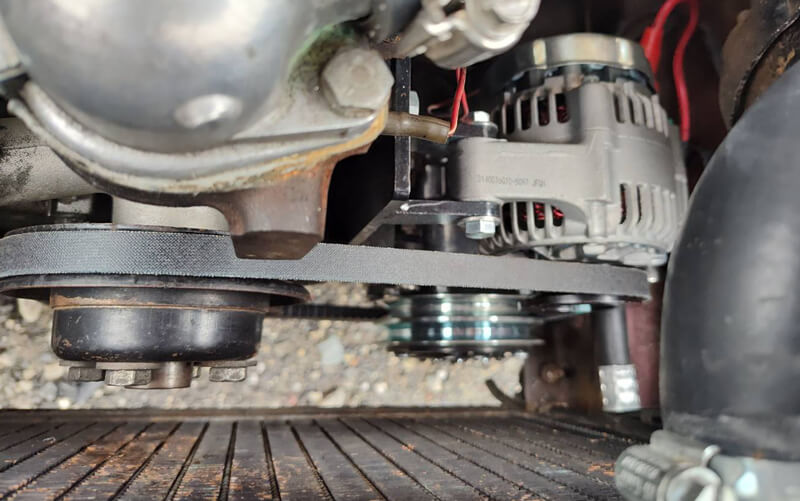

コンプレッサーは新たにステーを製作して取付。コンプレッサーはダブルベルトタイプですが、シンプルにしたかったので、とりあえずベルト1本掛けで様子を見る事にします。
一番大変だったのはコンデンサーの取付でした。ラジエターコアサポートの取付面積がエスコートは狭く、当初考えていた位置には取り付けることが出来ず、ラジエターにサンドイッチする事にしました。コンデンサーの取付も後日再調整したいと思います。

とりあえずエアコンガスを1本入れてコンプレッサーが動くことを確認。あとは漏れが無いかのチェックですが。それは夏の楽しみとする事にします。

クーラー編は目処が立ってきたので、エンジン編、エキゾースト編、サスペンション編、ブレーキ編と続けて行こうと思います。
