カテゴリー: ▶ 07 -CATERHAM-

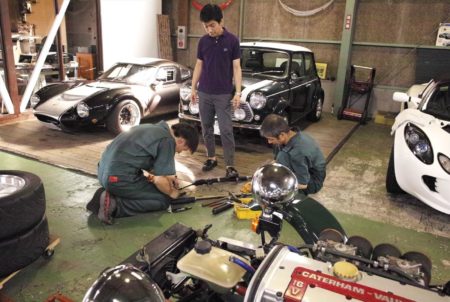

今回はCaterham Vauxhall Racing のメンテナンス風景です。
お盆休み前のファクトリーにステアリングの異常を訴えるSevenが緊急入庫してまいりました。しばらく走っていると、ステアリングが重たくなってきてしまうそうです。

急遽原因を探ってみると、ステアリングラックに異常があることが判明。ラックを取り外して分解していくと、内部のブッシュに原因がありました。
ラックギヤーとピニオンのバックラッシュを調整するナットの中に、ジュラコン（プラスチック）のブッシュがあり、それが熱によって膨張することによって摩擦が大きくなり、ステアリング操作を重くしていたのです。
実はGinettaでは同様の症状が時折り見られます。しかし、Sevenでは初めてと言っていいほど発生しないトラブルでしたので少し驚きました。
Ginettaの場合と同様に、ジュラコンのブッシュの外径を旋盤で削り、スムーズに回転するように対策して修理は完了です。
その場で車をお返しすることが出来たため、夏休みの予定を変更していただかずに済み、ホッと胸を撫で下ろしました。

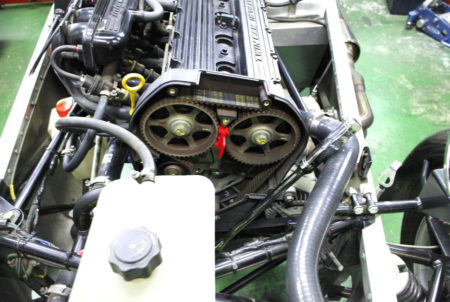

車検でご入庫のCaterham Roadsportのタイミングベルトの交換を行います。

この車両は1800ccのRover-Kエンジンを搭載した90年代終わり頃のモデルです。タイミングベルトにROVERのプリントがあることから、相当長い間交換していないことが伺えます。

距離だけを見れば4万キロそこそこなのでまだ距離を伸ばせるかと思いましたが、ベルトを外してみると綺麗な円ではなく多角形のようになっています。しばらく走らずにいると、プーリーに掛かっている部分にクセがついてしまい、この部分からひび割れなどのダメージに繋がることになります。内側にあるのがオルタネーターベルトです。こちらもクセが付いてしまっているので交換しておきましょう。
やはり機械は定期的に動かしてあげることも大切です。

この車両は保管環境が良いようで、クランクやカムシャフトのシール部分に錆がなく、オイルの滲みや漏れも見られませんでした。20年前後たつエンジンの場合、このようにベルトの交換だけで済むのは稀です。これからも大事に乗ってあげてくださいね。
年数が経ったエンジンは、普通に乗っていてもカムキャリアからのオイル漏れがあったり、ヘッドガスケットが抜けてLLCとオイルが混ざったりと言うことが起こり得ます。長く楽しむためにも、専門店での定期的な点検をぜひお受けください。

今回はCATERHAMの納車整備で、ブレーキマスターのオーバーホールを行いましたのでご紹介いたします。

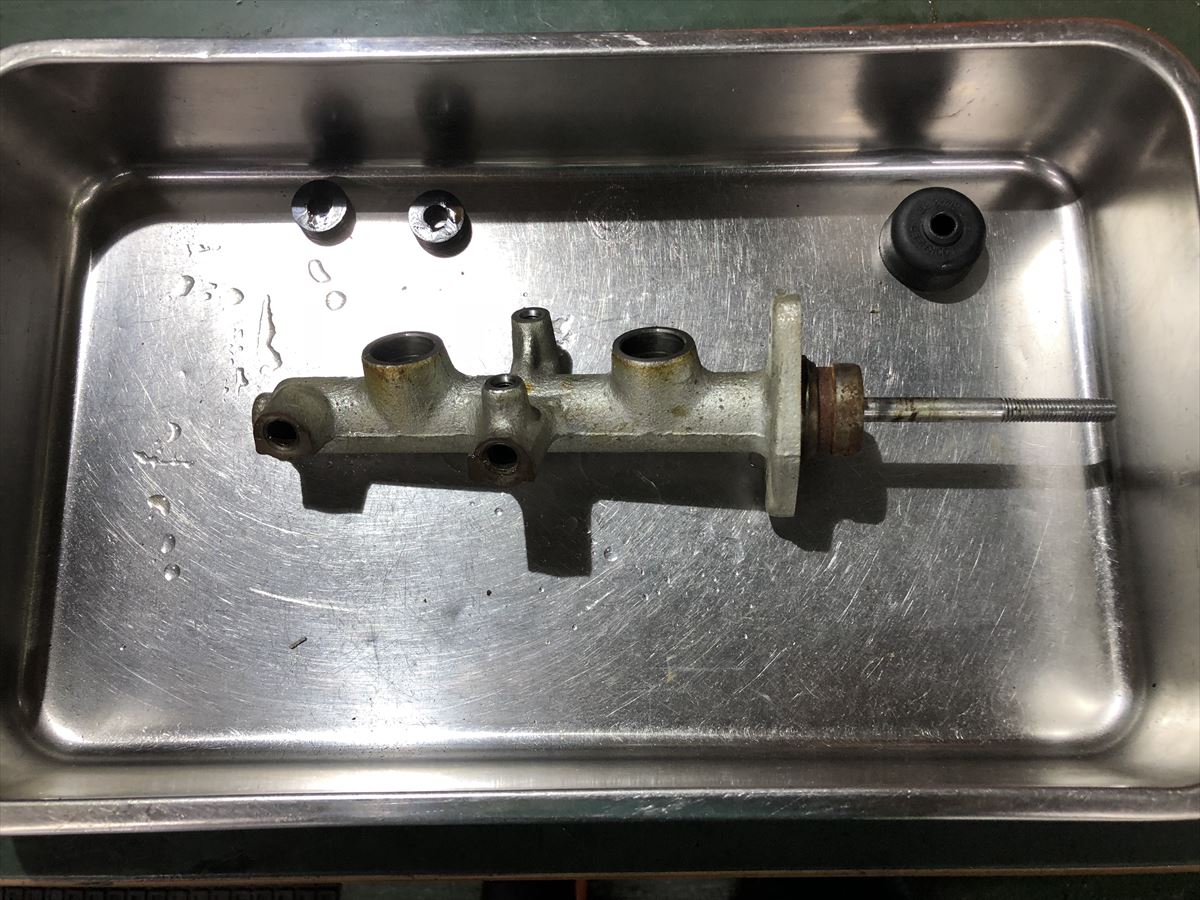

ブレーキタッチに違和感はないのですが、フルードが漏れた跡(茶色く汚れている部分)が見られます。しっかり効くブレーキがあってこそ安心してアクセルを踏めるもの。SEVENの魅力を余すことなくお楽しみいただくために、納車前にオーバーホールしてリフレッシュしておきましょう。

ケーターハムに使用されているブレーキマスターは、AP製とGERLING製がありますが、この車両にはAP製マスターが装着されていました。

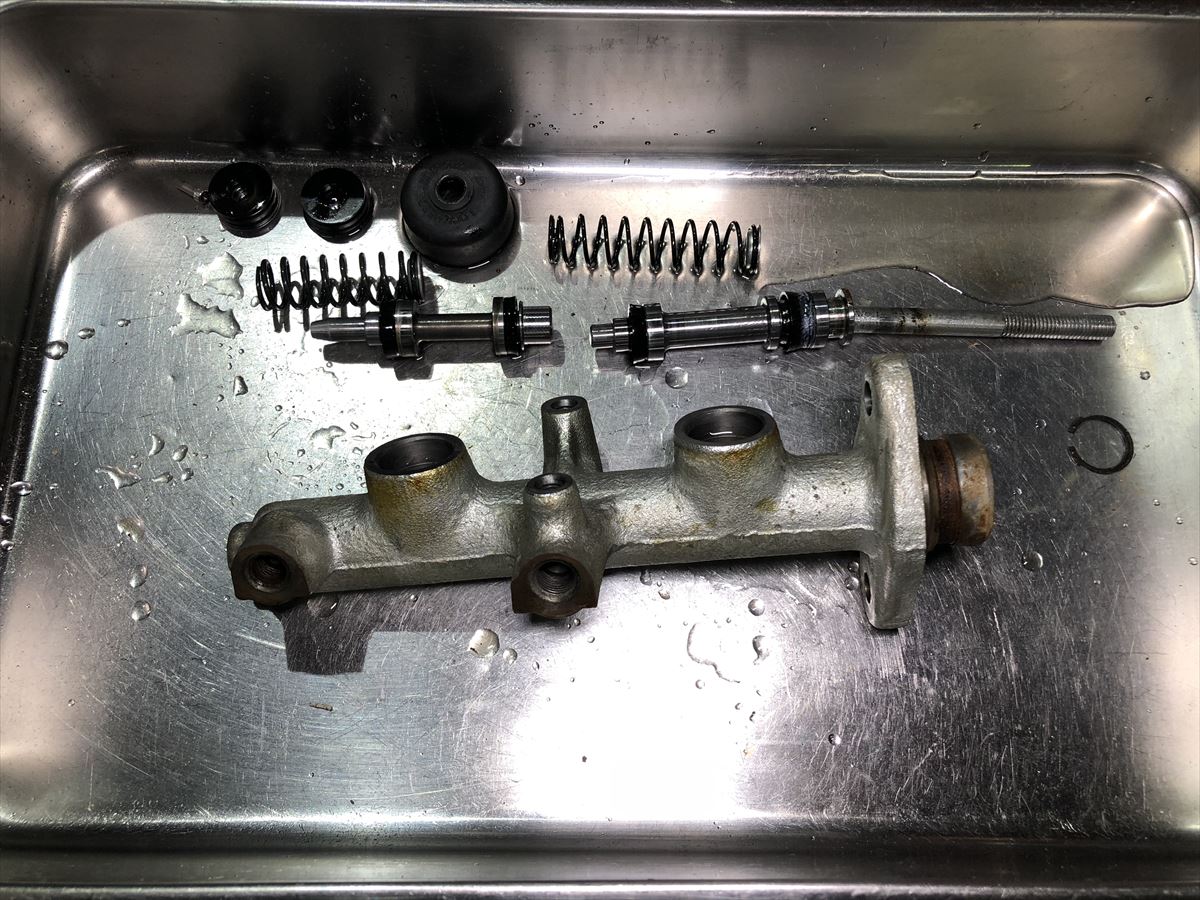

分解して各部の状態をチェックしたところ、特に異常は見られませんでした。

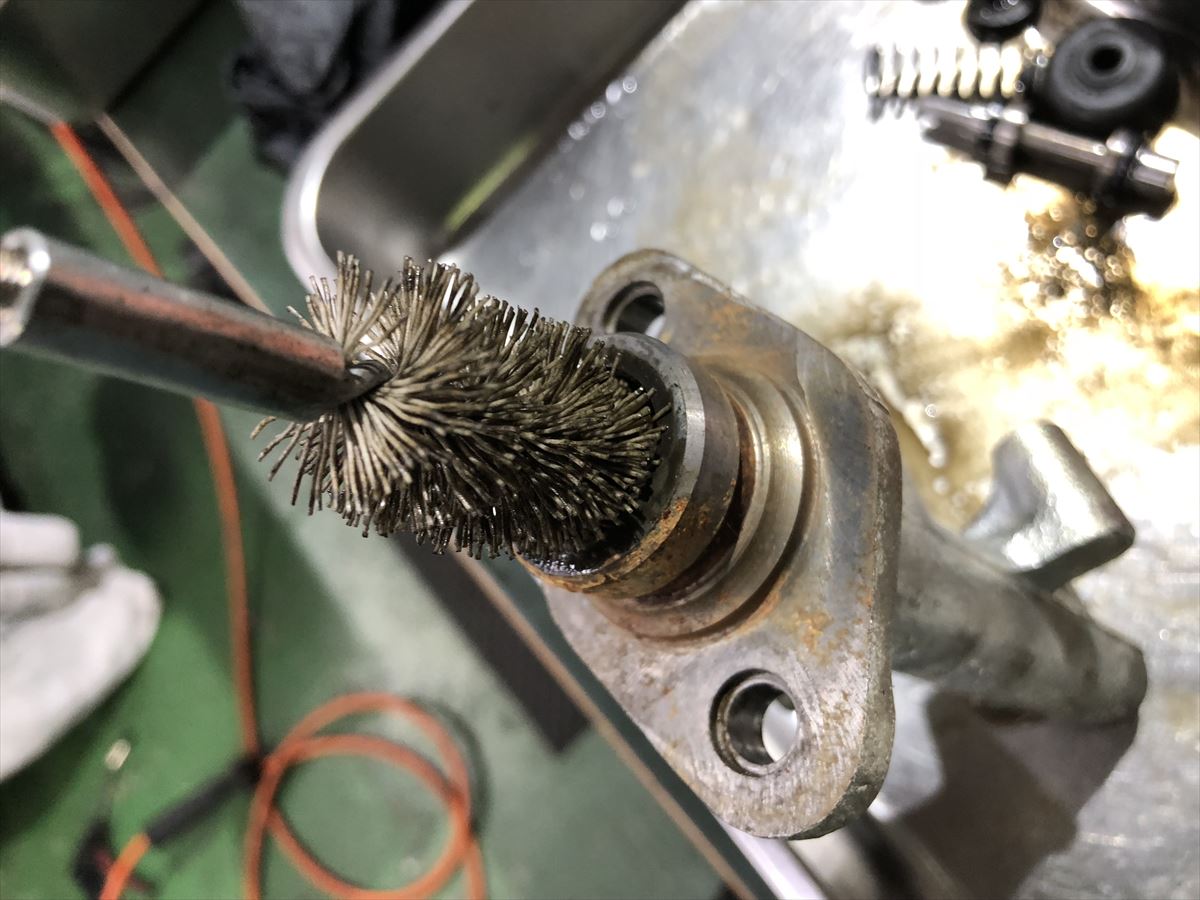

シリンダー内は専用のホーニングツールを使用してクリーニングをします。シリンダー内の汚れや多少の段付きなら綺麗にすることが出来ます。このマスターシリンダーの内壁はとても良い状態でした。

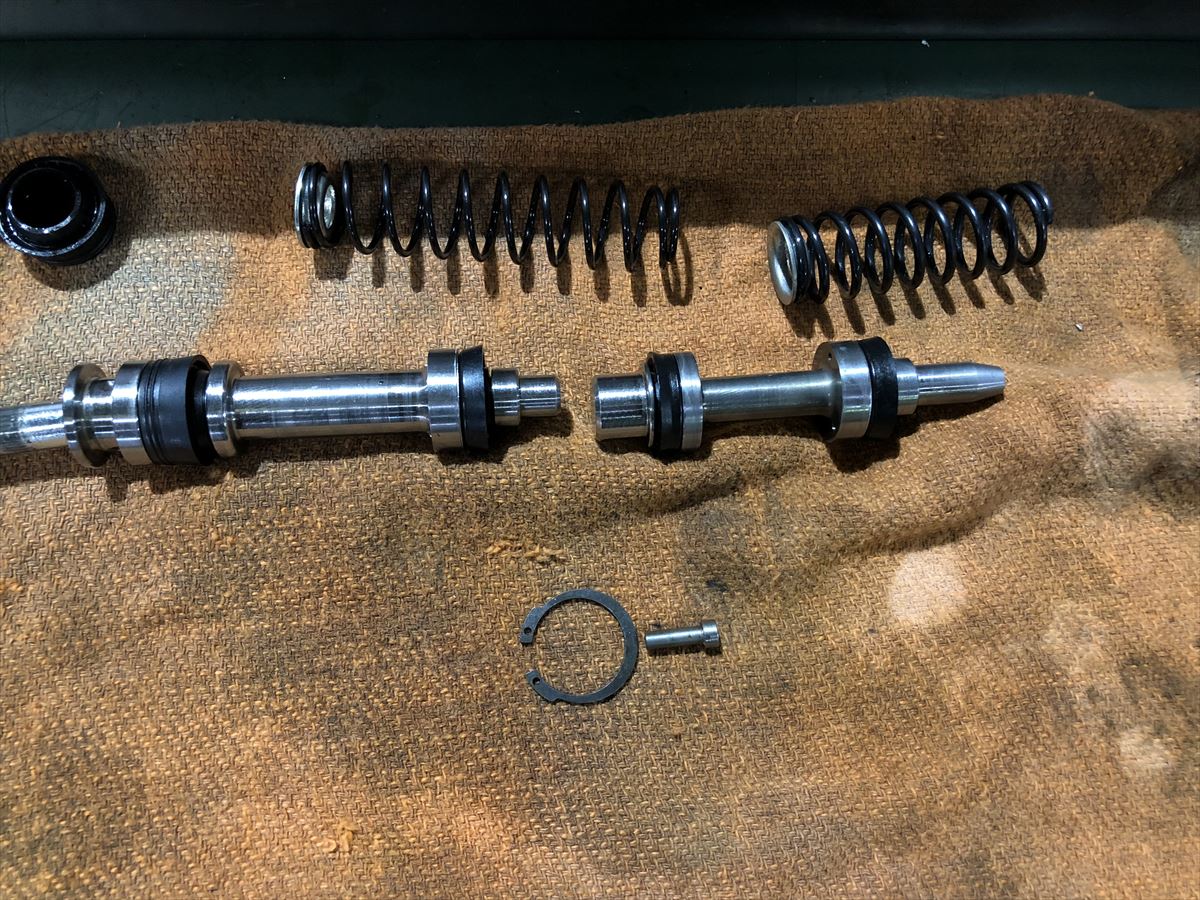

シールキットを新品に組み替え。乗らない期間が長くなるとシールがマスターシリンダーに張り付いてしまい、久々に動かしたときにシールが破損してブレーキが抜けることもありますので要注意です。

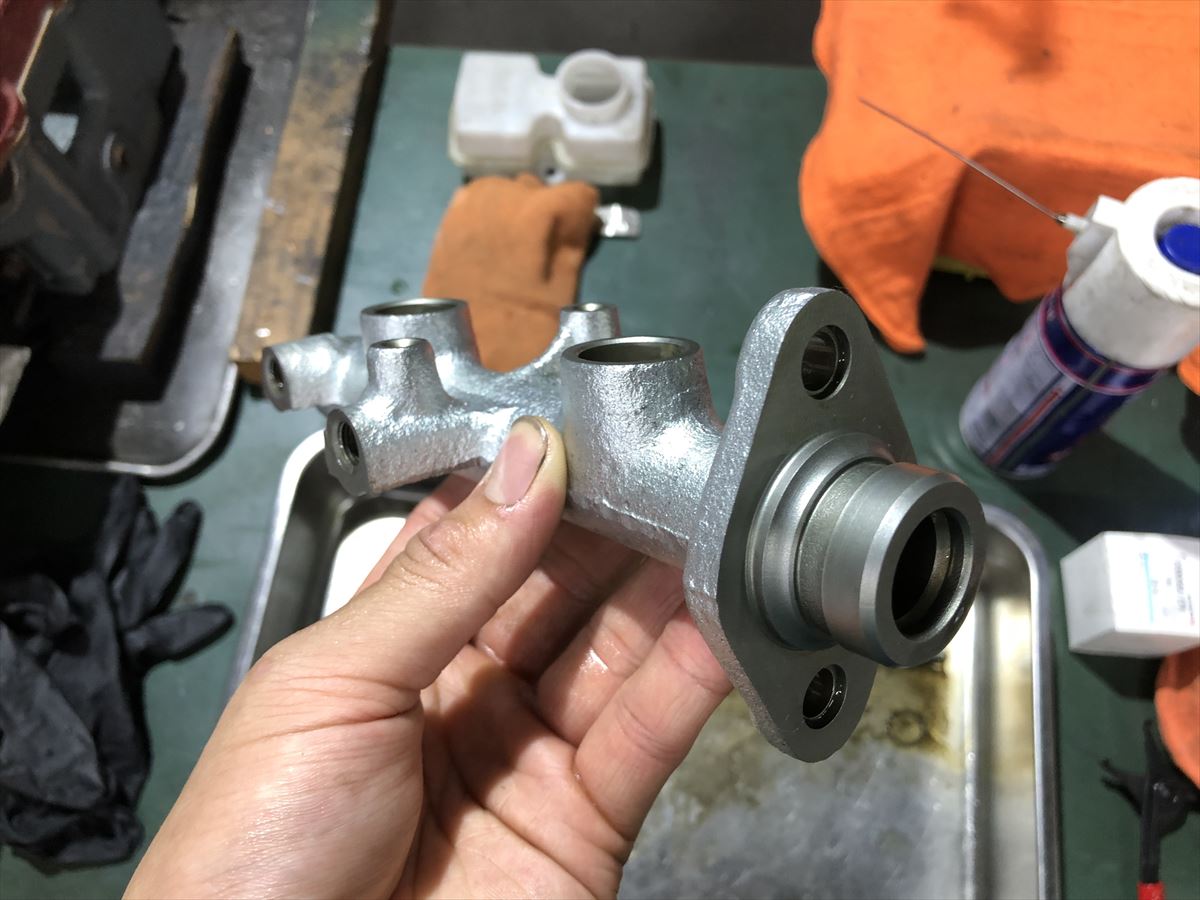

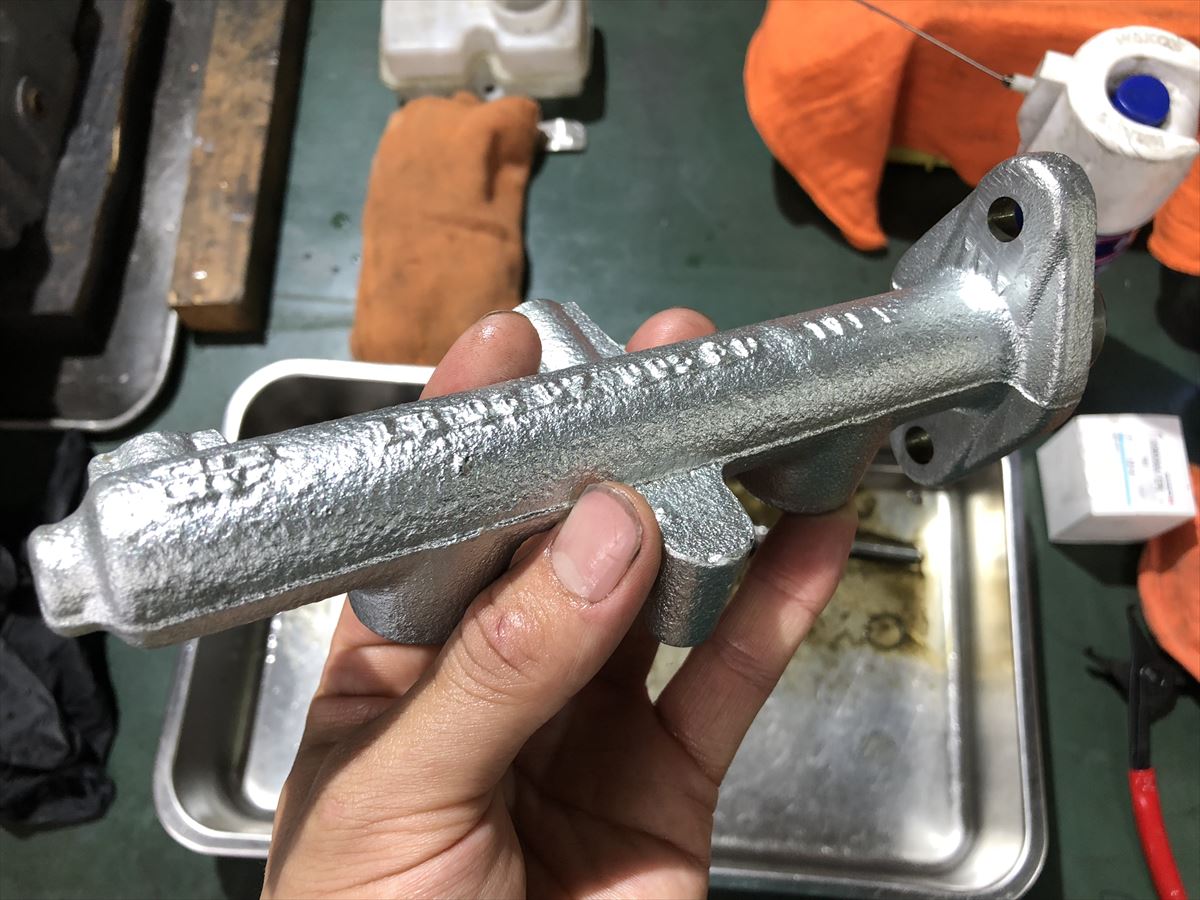

シリンダーの外側も錆や汚れが目立っているため清掃し、外観もリフレッシュ。シリンダー自体を綺麗にしておけばフルードが滲んできたときに早期発見につながります。

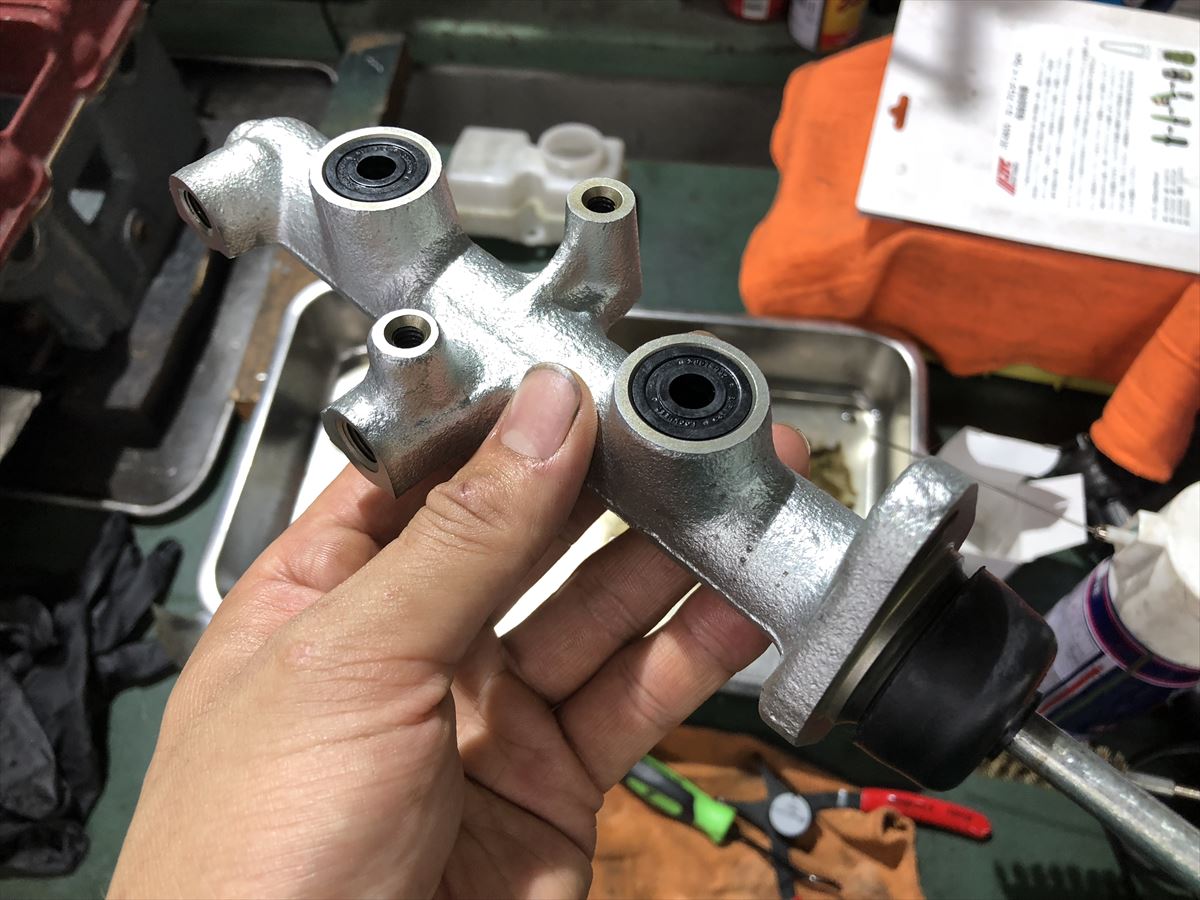

リザーバータンクのシールとブーツも新品に交換したら車両に組み付けを行って作業は完了です。
しっかり仕上げて納車いたしますので、楽しみにお待ち下さい！

今回は新車のSEVEN 620へのスマートフォンホルダー取り付けのご依頼です。
CATERHAMの場合はメーターパネルに市販のホルダーを貼り付けたり、ウィンドスクリーンに吸盤式のホルダーが一般的ですが、今回は出来るだけ目立たない位置に取り付けたいというご要望です。
いくつかの取り付け場所を検討した結果、シフトレバーの前に設けられたコイントレイであれば、目立たず・着座位置からディスプレイが見える位置に収まりそうです。しかし周りの空間にほとんど余裕がなく、市販品では取付可能なものが見つかりませんでした。

そこでカメラを三脚に取り付けるための自由雲台と、スマートフォンを三脚にマウントするためのクランプを組み合わせて使用することにします。
写真中央の黒い部品が自由雲台のベースで、固定用にインチ規格のネジが切られています。今回の用途には高さが足らないため、自由雲台のベースの代わりとなるスペーサーを兼ねた支柱を旋盤で製作いたしました。固定用のネジも一般的なミリサイズとしています。
支柱で高さを稼ぐことで、角度の調整幅が広がりました。

製作したパーツは塗装し、コイントレイの形状に合わせてアルミ板をカットしたベースプレートに固定。これでコンソールとメーターパネルの限られたスペースの中にスマホが収まるようになりました。

運転席に座るとこのように見えます。スマートフォンを取り付けるとクランプもほとんど目立たず、シンプルなコックピットの雰囲気を壊しません。
スマホホルダーに限らず、市販品では満足できるものがない！というこだわりのある方はWitham Carsにご相談ください(^^

今回はR500のクラッチマスター交換を行いましたので紹介させていただきます。

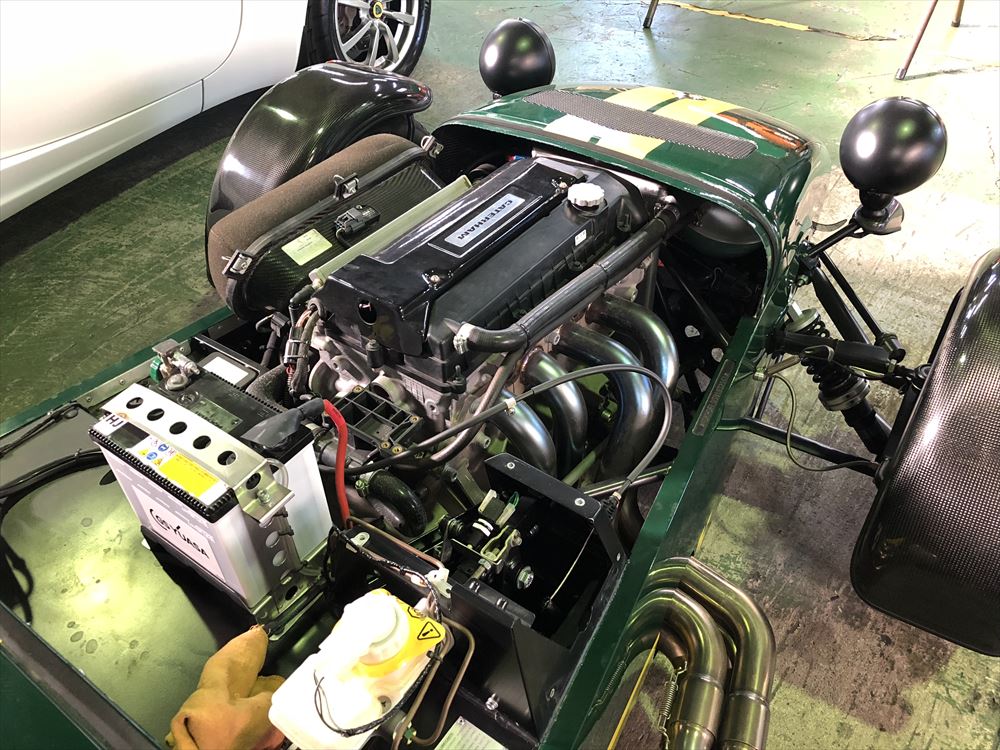

こちらのR500はデュラテック世代ですので、クラッチのシステムは油圧です。経年劣化に加え、走行距離が少ないこともあり、クラッチマスターのシールからフルードが漏れてきていました。

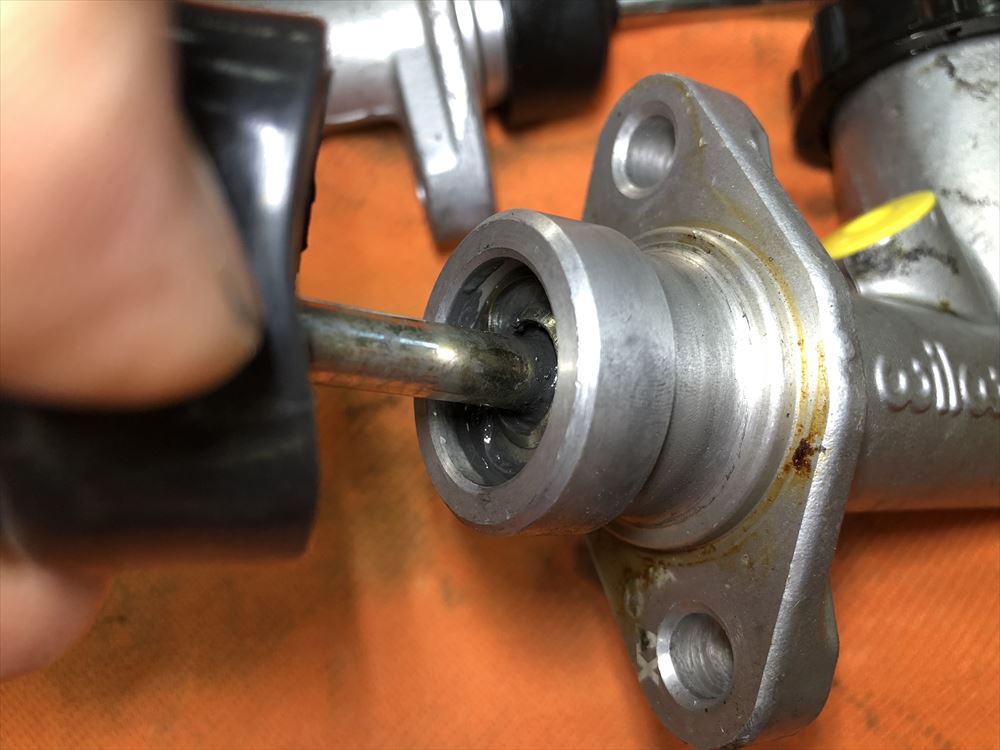

シャフトやマスター本体がフルードで汚れているのがおわかりいただけると思います。

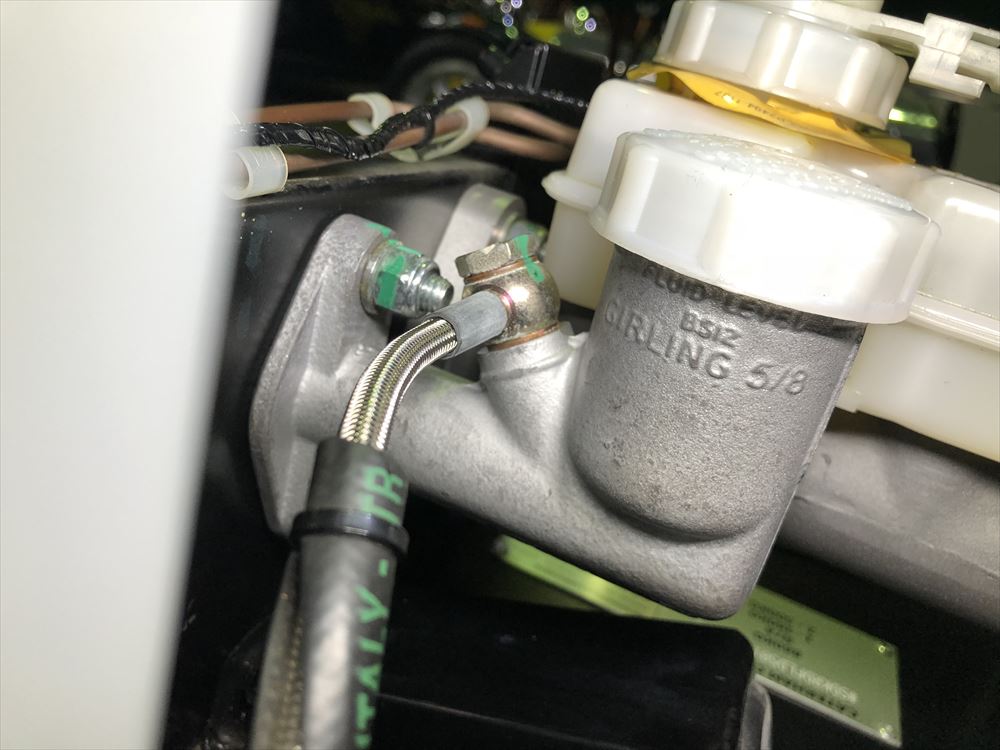

Wilwood製のマスターシリンダーはオーバーホールキットが入手出来ないため、今回は新品のGerling製マスターアッセンブリに交換しました。
ゴム製のパーツは比較的劣化が早いため、定期的な点検が必須です。メンテナンスをせずに長距離走っている場合はもちろんですが、距離が伸びていない車両でも乗らない期間が長くなると、久しぶりに乗った際に抜けることがあります。
完全に抜けてしまえば走行もままならなくなってしまいますから非常に危険です。ブレーキマスターも同じ構造ですので、こちらもタッチに違和感を感じた場合は早急に点検することをお勧めします。
