◆一般整備＆モディファイ – ページ 19

2018年3月5日

LOTUS EXIGE CUP 380 ハーネス取付け 1

今回は、EXIGE 380CUPの6p/4pハーネス（腰側）の取付けを行います。

この画像を見て、従来との違いにお気付きの方は鋭い！

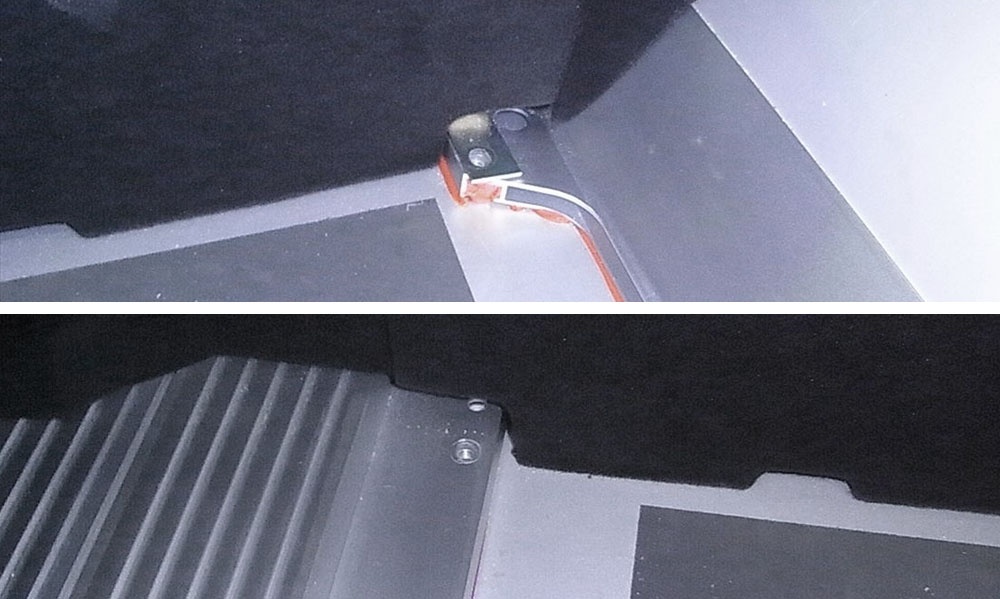

アルミフレームのシートレール取付部の形状が変更されたのです。以前は一直線だったアルミ部材の無駄な部分が削ぎ落とされています（赤い接着剤が線状に見える部分です。）まだ実車での確認は出来ていませんが、この変更はELISE SPORT-IIやEXIGE SPORT 380の世代からだと思われます。
「加えるものは軽さだけ」のための積み重ねが伺える部分ですね。単に軽さだけを求めるだけではなく、シートレールは太く強度があるものに変更され、ガタツキがなくなるといった改良も見られました。もともと体脂肪ヒト桁のアスリートのような体躯のEXIGE。細かな改良をしつつの軽量化は、並大抵のことではなかったと思います。
この変更に伴い、既存の4~6Pハーネスプレートは使えなくなってしまったため、新たにハーネスプレートを製作。助手席側にも4Pハーネスを装着したいというお客様のご要望で、運転席と助手席を兼用出来るように製作しました。

これは助手席用のアイボルトの位置です。助手席のシートはポジション固定のため、フックのスペースが限られており、アイボルトの位置決めと取付けには非常に苦労いたしました。
次回は肩側のハーネスの取付けです。

2018年2月27日

スーパーセブンヘッドライトレンズ交換でリフレッシュ!

今回はスーパーセブンのヘッドライトの交換作業を紹介させていただきます。

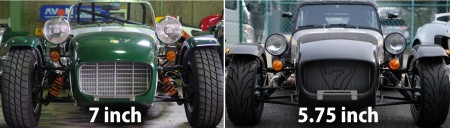

現行モデルのスーパーセブンは5.75インチの小ぶりなヘッドライトが採用されていますが、少し前までのモデルは7インチの大きなヘッドライトが使用されていました。こうして並べてみると随分と顔つきが違うのがわかります。5.75インチタイプの方が、7インチタイプよりも20cmほど前方に取り付けられています。

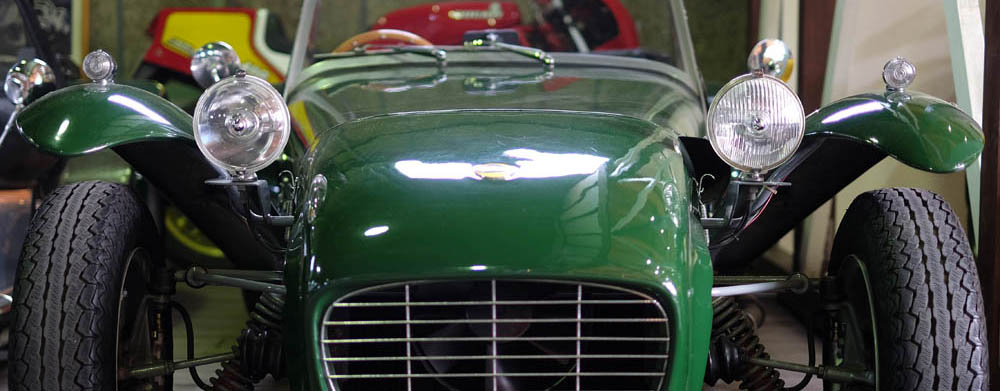

余談ですが、こちらはロータスセブンシリーズ2 (1962)。この頃は小ぶりなヘッドライトだったんですね。左右でレンズカットが異なるのが特徴です。

さて、今回ご入庫の車両はローバーエンジン世代のR500。この頃は7インチが装着されています。ヘッドライトに飛び石があたり、レンズ部分が割れてしまったため、英国WIPACの新品レンズに交換させていただきました。

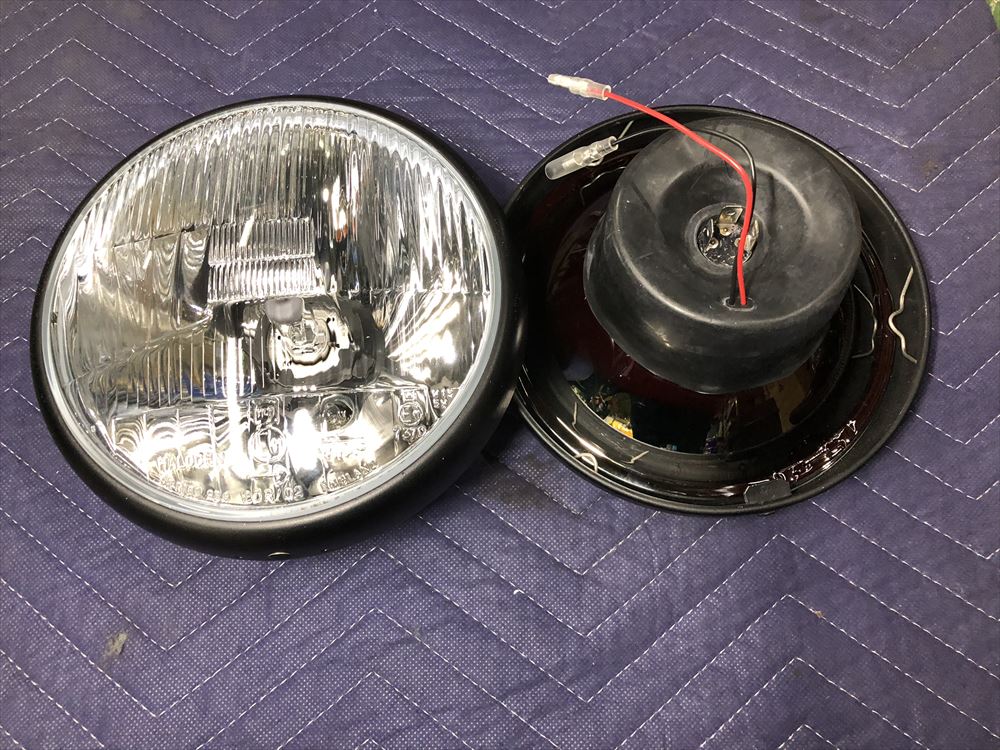

レンズ部分はリフレクターを含めたアッセンブリでの交換となります。3つの留め具で抑えられているので、傷をつけないように取り外して新しいものに取り替えます。

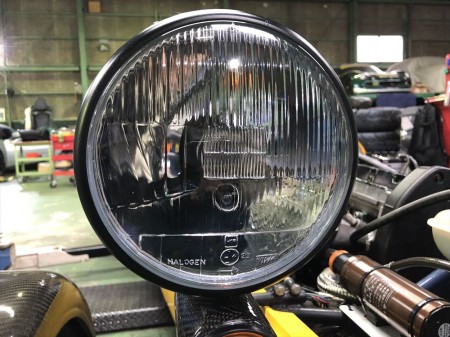

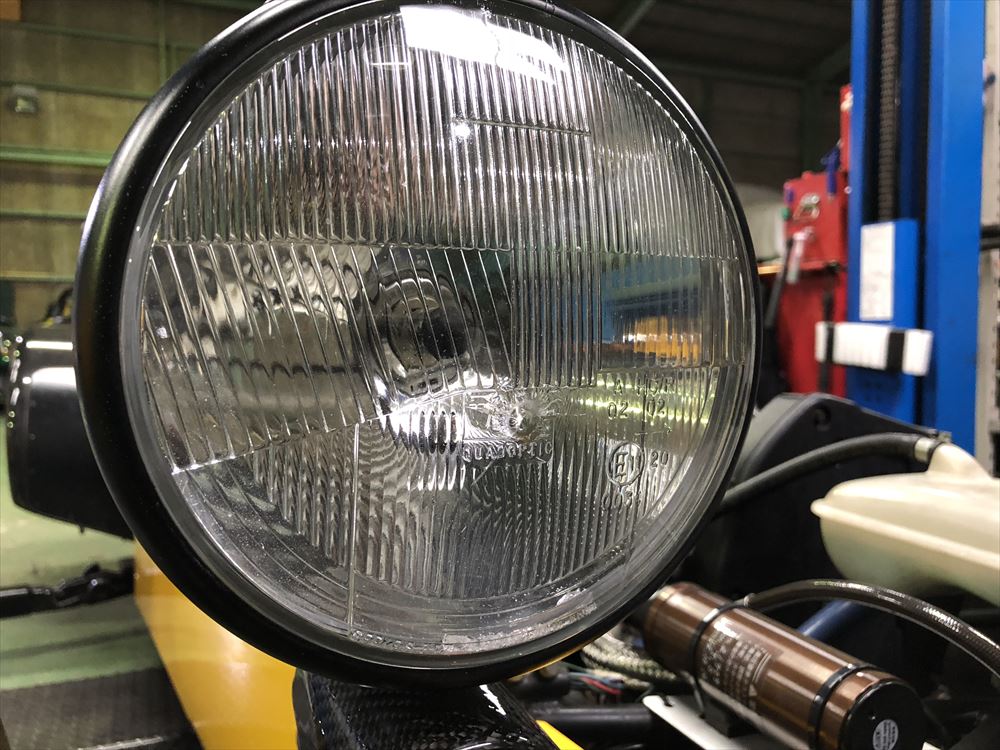

新品に交換後はレンズがクリアになり、リフレクタの輝きも違うのがお分かりいただけるでしょうか。これによって光量も増え、夜間の視界も良くなるはずです。
レンズが割れなくとも、ヘッドライトは少しずつ内部に汚れが溜まり光量は徐々に落ちていきます。経年によってリフレクタのメッキが剥がれることもあり、そうなると車検にも通りません。なんとなくヘッドライトが暗いな、と感じたらWitham Cars FACTORYにご相談下さい。

2018年2月20日

LOTUS ELISE Mk2 ナイトロンスフェリカルベアリングキット取り付け

今回はナイトロンスフェリカルキットの取り付けを行いましたので、紹介させていただきます。

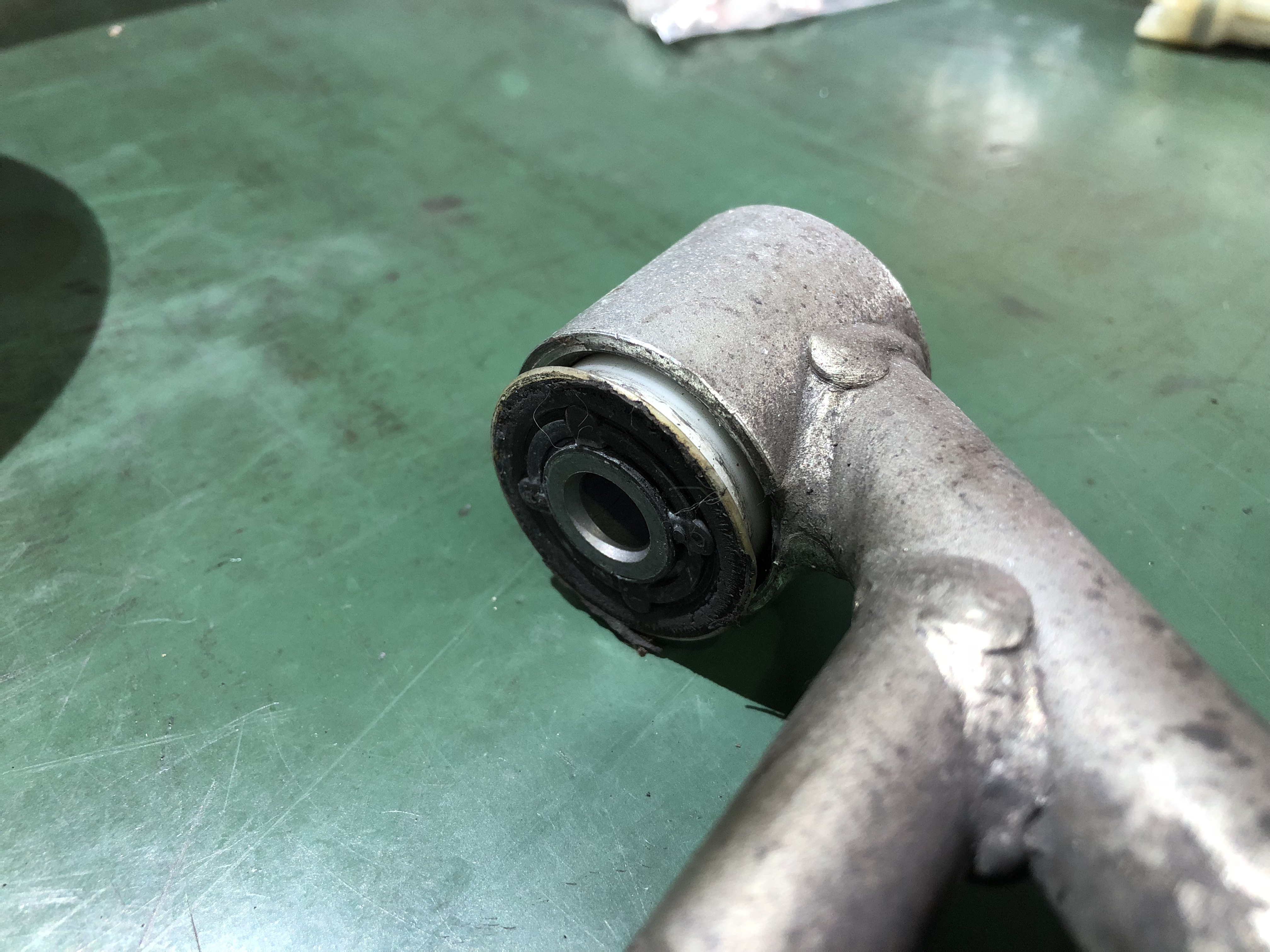

こちらは111CUPに参戦しているお客様の車両のウィッシュボーン。リアのサスペンションブッシュがすぐにヘタってしまうとのことで、スフェリカルベアリングへの交換をオススメさせていただきました。入庫後早速リアのサスアームを取り外してみると、指で押すと抜けてしまうほどブッシュの摩耗が進んでいました。

上の画像は新品のスフェリカルベアリングキット。ナイトロンからロータス専用設計のキットが発売されていますので、比較的容易にピロボール化が可能です。一番左は圧入用の専用工具。サイドスペーサーはOリングがセットされており、スフェリカルベアリングがシールされる設計です。

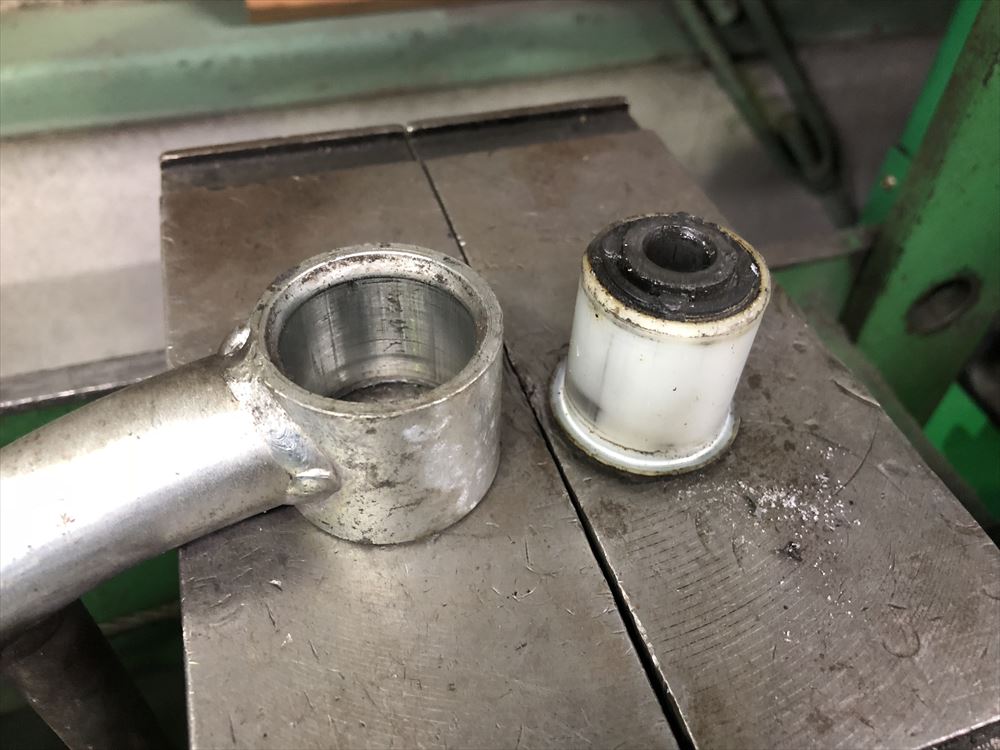

上の画像はサスペンションアームから抜いたブッシュです。ブッシュとスリーブが擦れている跡があるのがご覧いただけますね。圧入されているパーツですから本来ならば動いてはいけないのですが、経年劣化などで動き出してしまうと一気に摩耗が進み、最終的には加速やブレーキングでサスアームが動くようになってしまいます。

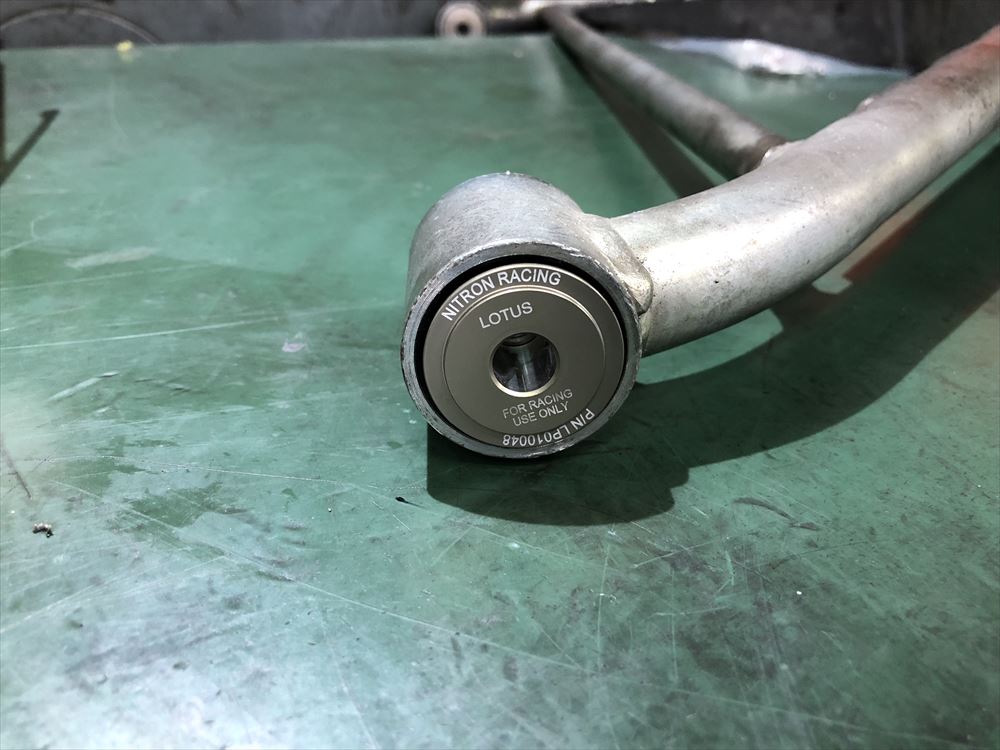

スフェリカルベアリングに打ち替えが完了しました。取り付けてしまうと見えなくなってしまうパーツですが、アルマイトに”LOTUS”の文字がはいったLOTUSロゴが入っていてとてもかっこいいです。作動抵抗が非常に小さくなり、サスペンションアームの動きがゴムブッシュと比較して断然スムーズになります。結果サスペンションユニット動きをブッシュが阻害せず、性能を余すことなく引き出すことが出来るようになるのです。
Witham Cars Factoryでは、お客様の走り方に合わせた足回りのモディファイの提案をいたします。お悩みの方はまずご相談下さい。

2018年2月19日

LOTUS ELAN ルーフライニングリフレッシュ

ボディのオールペイントが完了したLOTUS ELANのルーフライニングの張替えを行いました。

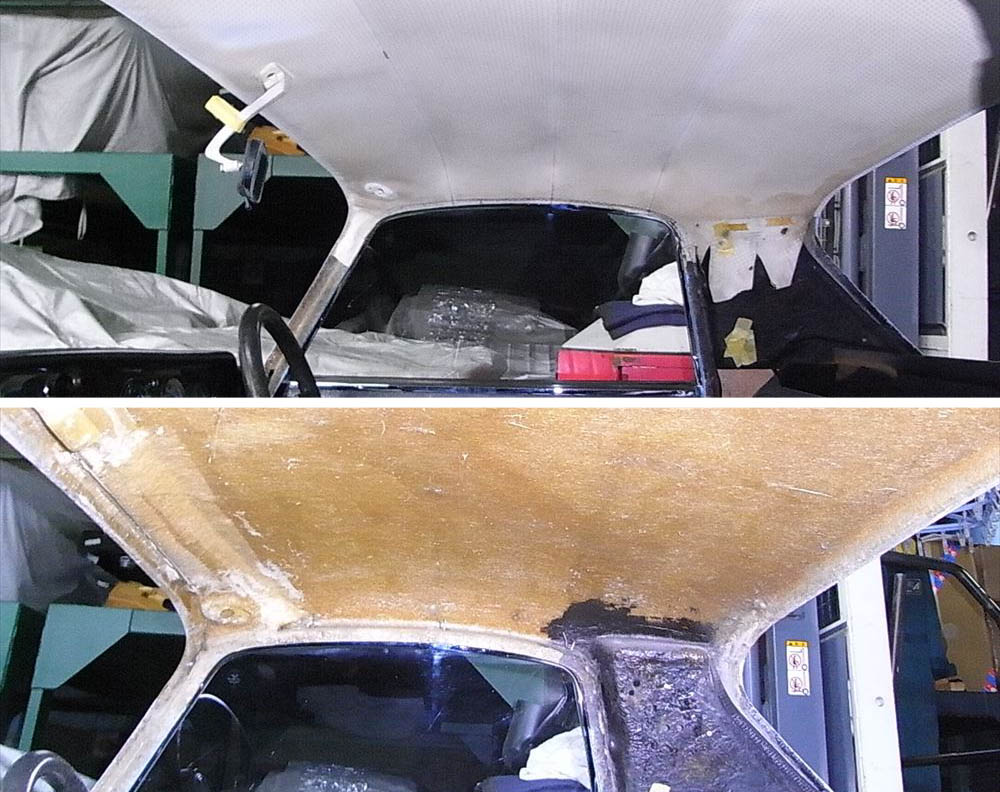

古いライニングは破れのようなダメージこそないものの、経年による変色が見られますね。それをキレイに剥がした状態が下の写真。

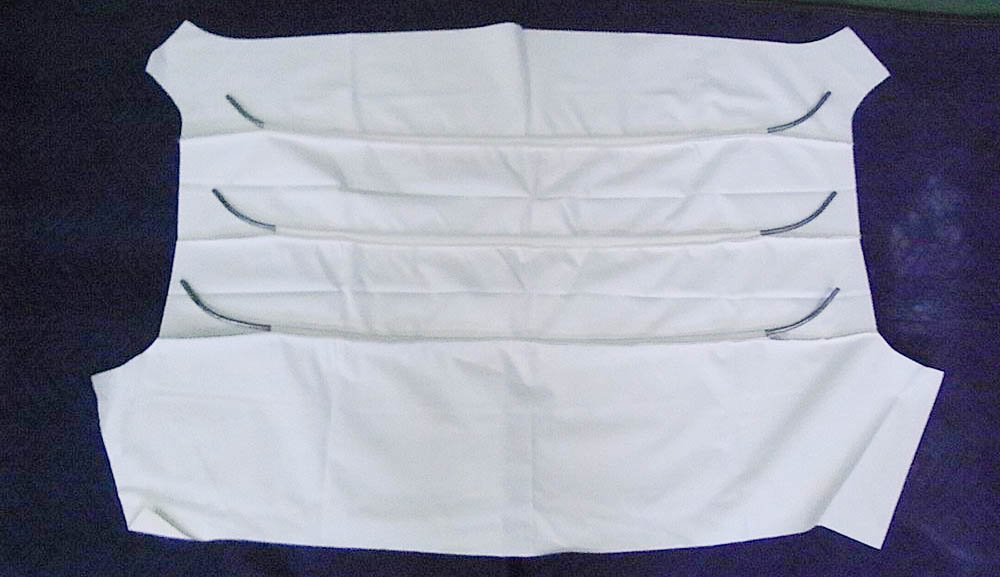

こちらが新品のライニングです。3本のスチール製のパイプが骨として挿入されています。気に入った車と長く付き合っていく上で、こんなパーツがまだ新品で入手可能ことも嬉しいポイントではないでしょうか。

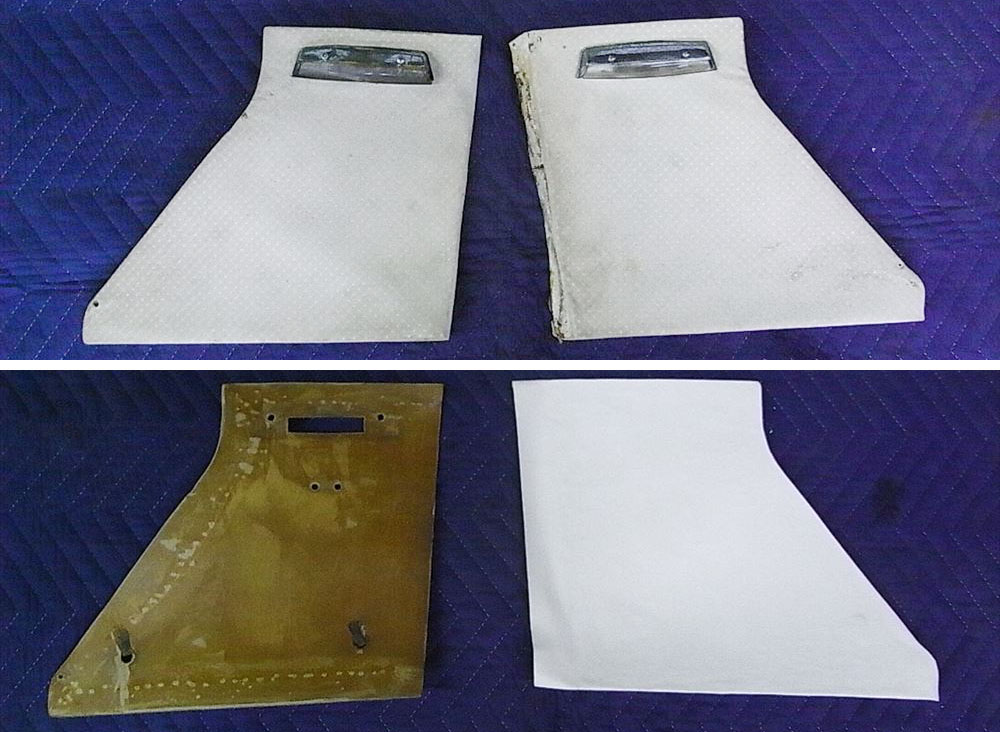

こちらはリアピラーの内側のパーツ。上部のメッキのパーツはルームランプです。

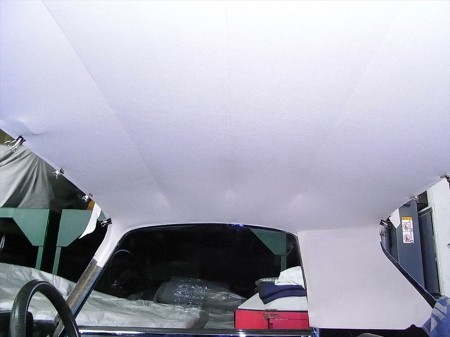

ズレやシワが無いように慎重に位置を合わせて接着します。中央に見える3本のラインの部分を骨が支えることで、ルーフライニングが綺麗なアーチを描くんですね。天井が真っ白だと気持ちがいいものです。

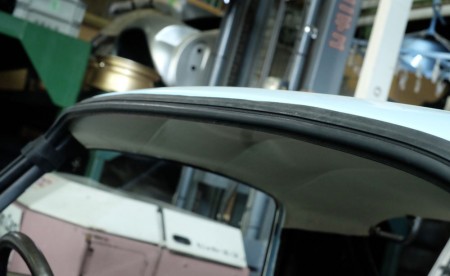

ウェザーストリップも新品に交換しました。ウェザーストリップが古くなると、硬化・収縮・ヒビ割れなどを起こして雨漏りに繋がりますし、新品だと車の印象もシャキッとします。

センターミラーやルームランプを装着し、フロントガラスをはめ込んだら完了です！

2018年2月12日

LOTUS ELANがオールペイントから仕上がってきました

今回は、オールペイントから仕上がってきたLOTUS ELANをご紹介します。

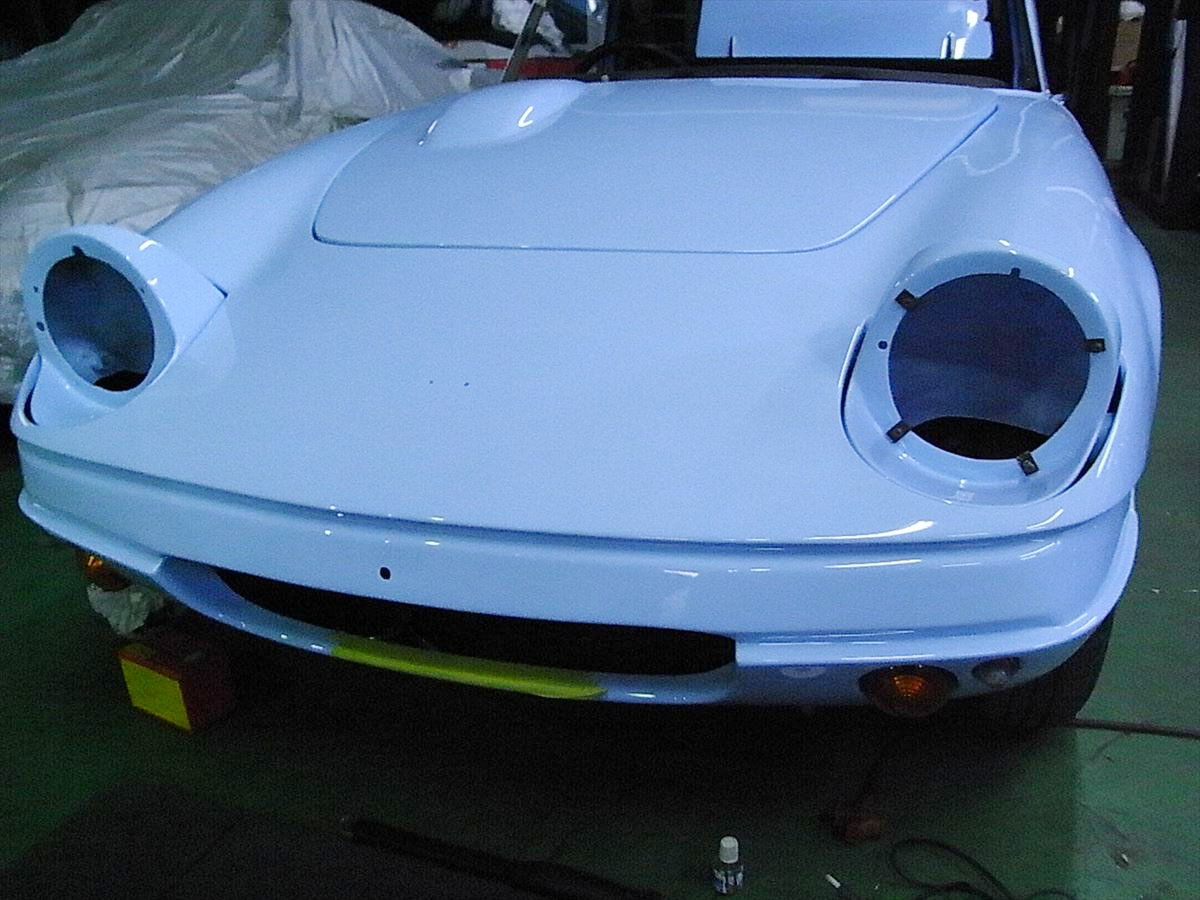

写真では塗装の美しさを伝えきれないのが残念ですが、大変綺麗なウェッジウッドブルーに仕上がりました。
これからライトなど外装部品を取付けていくのですが、この時代の車のハーネスはコードが数本まとまっているコネクターではなく、一本一本の端子が使われています。
経年による腐食などを丁寧に補修しながら進めていくため、現代の車のように作業を進めることは出来ません。

何度かご紹介しているEUROPE Specialも同時進行で作業を進めているのですが、ヒストリックカーの場合はその車種用に用意されているパーツであってもすんなりと取付け出来ないことが多いもの。取付ける際に小加工が必要であることも多いのです。
作業に時間はかかりますが、手をかけただけ安心してお乗りいただけると思います。ヒストリックカーだからこその楽しさ・魅力を感じていただき、「買ってよかった」と思っていただけるように仕上げてまいりますので、納車まで楽しみにお待ち下さい。

2018年2月9日

GINETTA G4 Twin Weber carburettor linkage kit 取付け

今回はウェーバーキャブレター用のトップマウントリンケージキットの取付作業を紹介させていただきます。

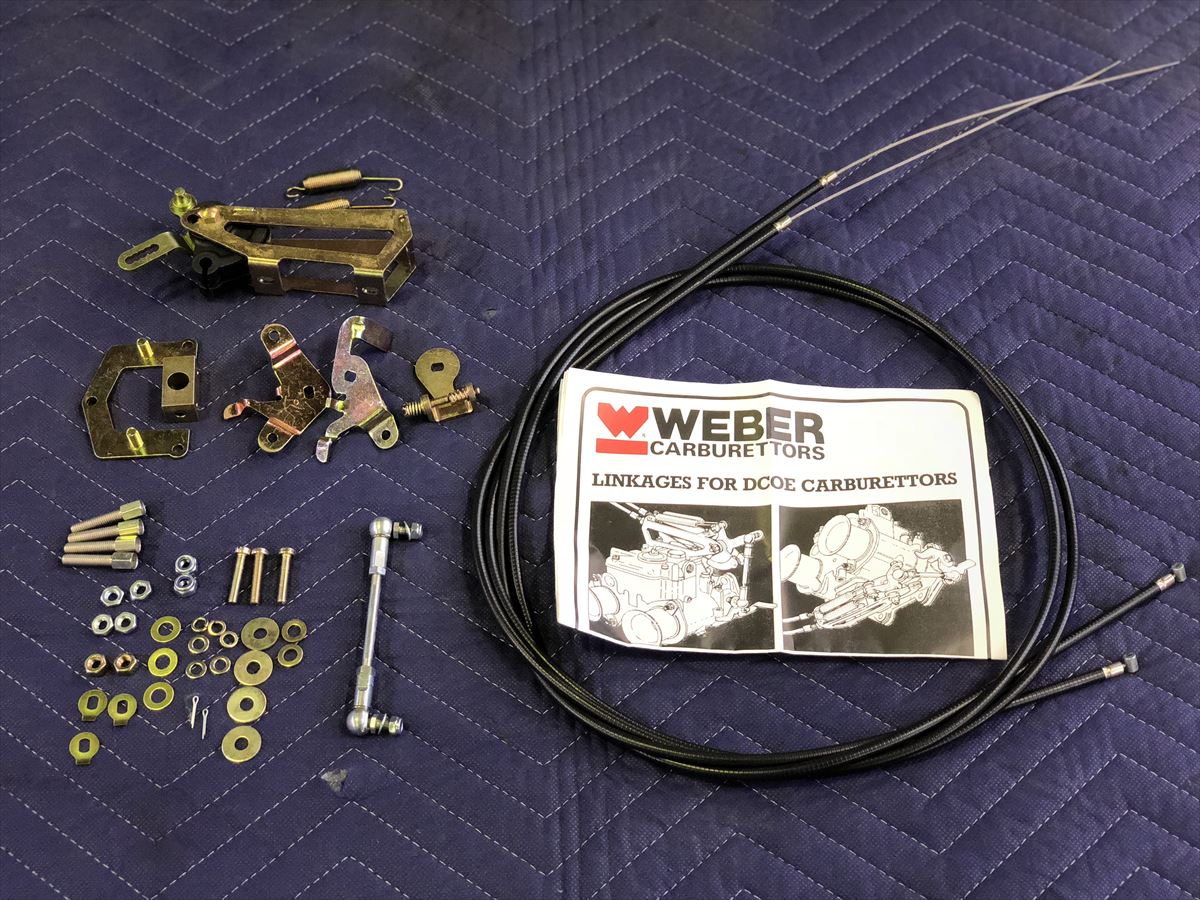

こちらはウェーバー純正のキットですから、品質・信頼性の面でも安心です。

もともと取付けられていたMAGADO製のトップマウントキットです。長期間の仕様によって可動部に打ち込まれているメタルが摩耗してしまい、ガタが発生していました。アクセルペダルのガタはドライバーにとって非常に不快に感じる部分。ジネッタのような車両ならなおさらでしょう。今回はトップマウントキット自体を新品に交換させていただきました。

もともとスペースに余裕のないジネッタですが、キット標準の配索のまま取り付けを行うと、ケーブルのアウターエンドがボンネットに干渉してしまいます。

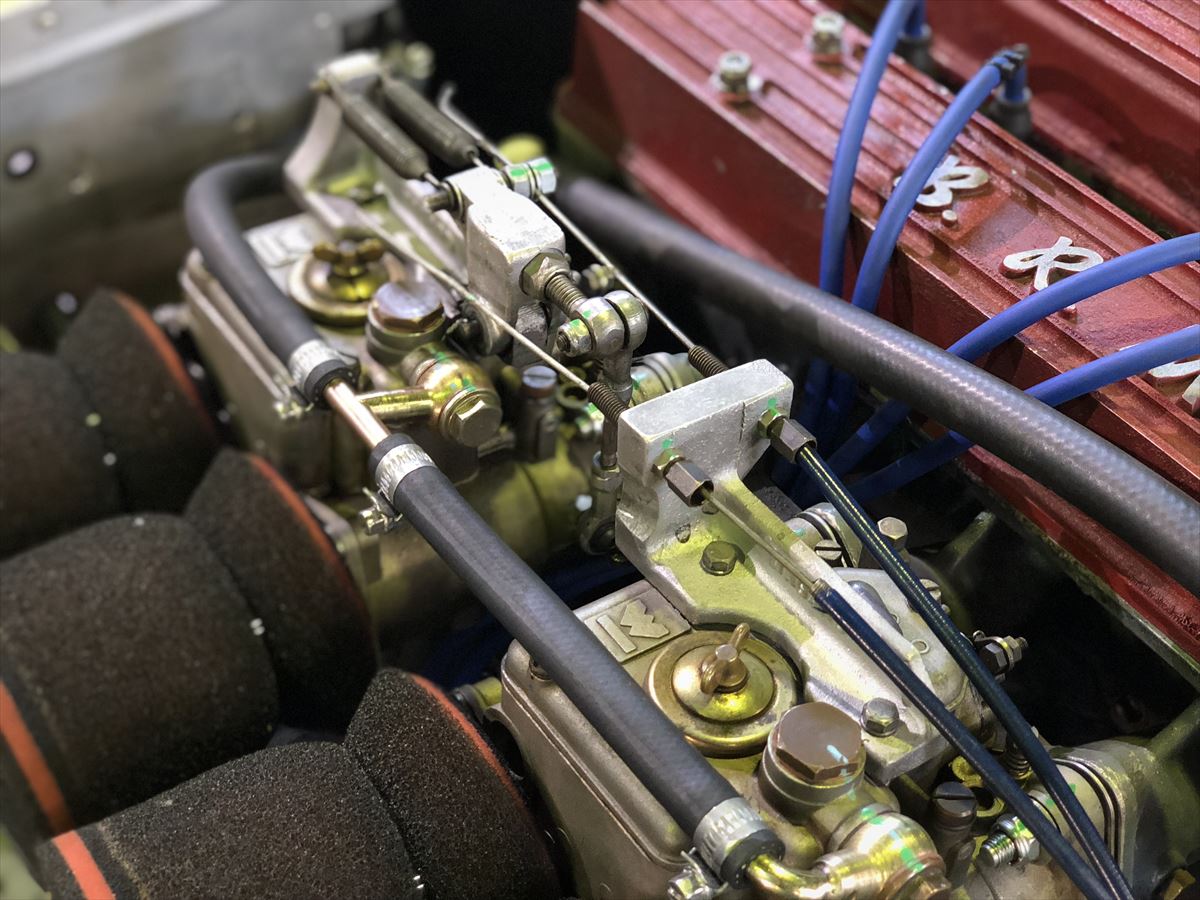

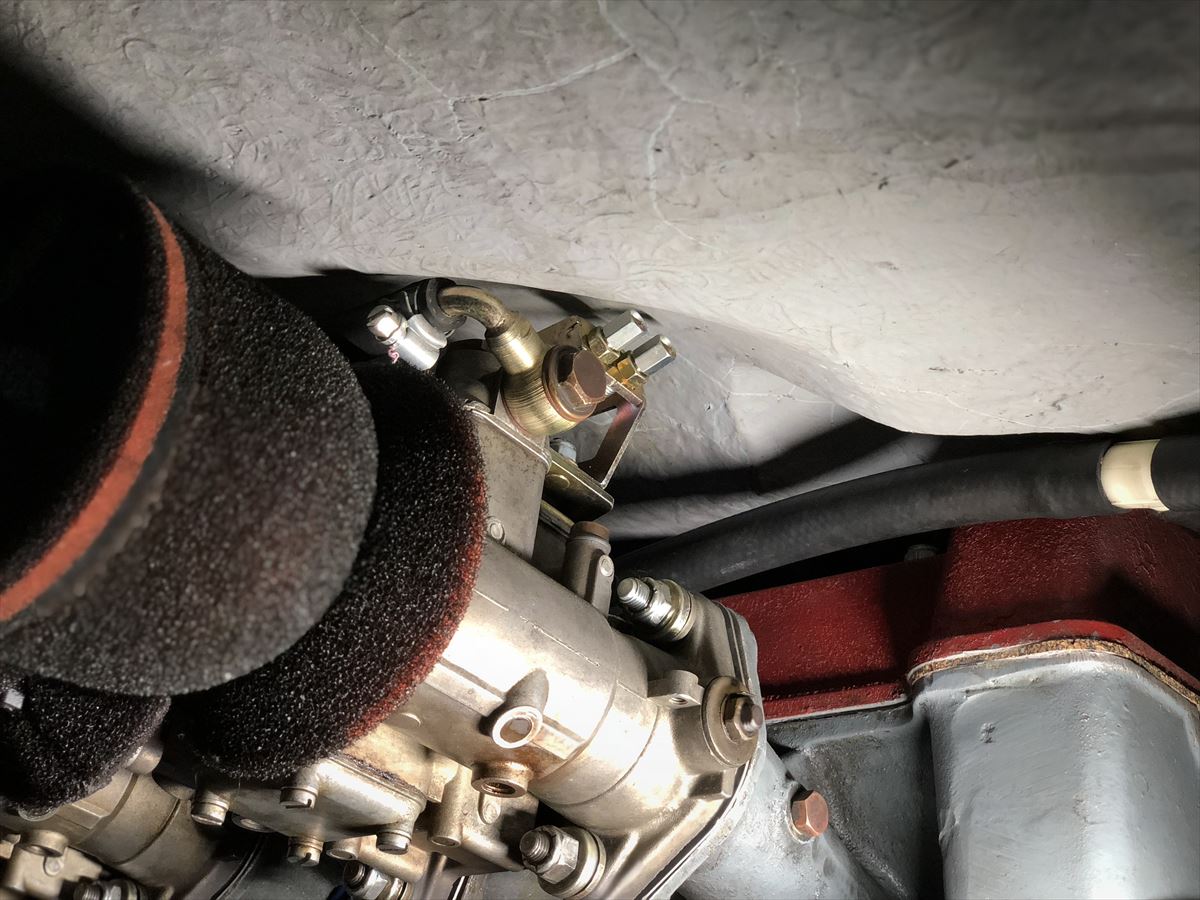

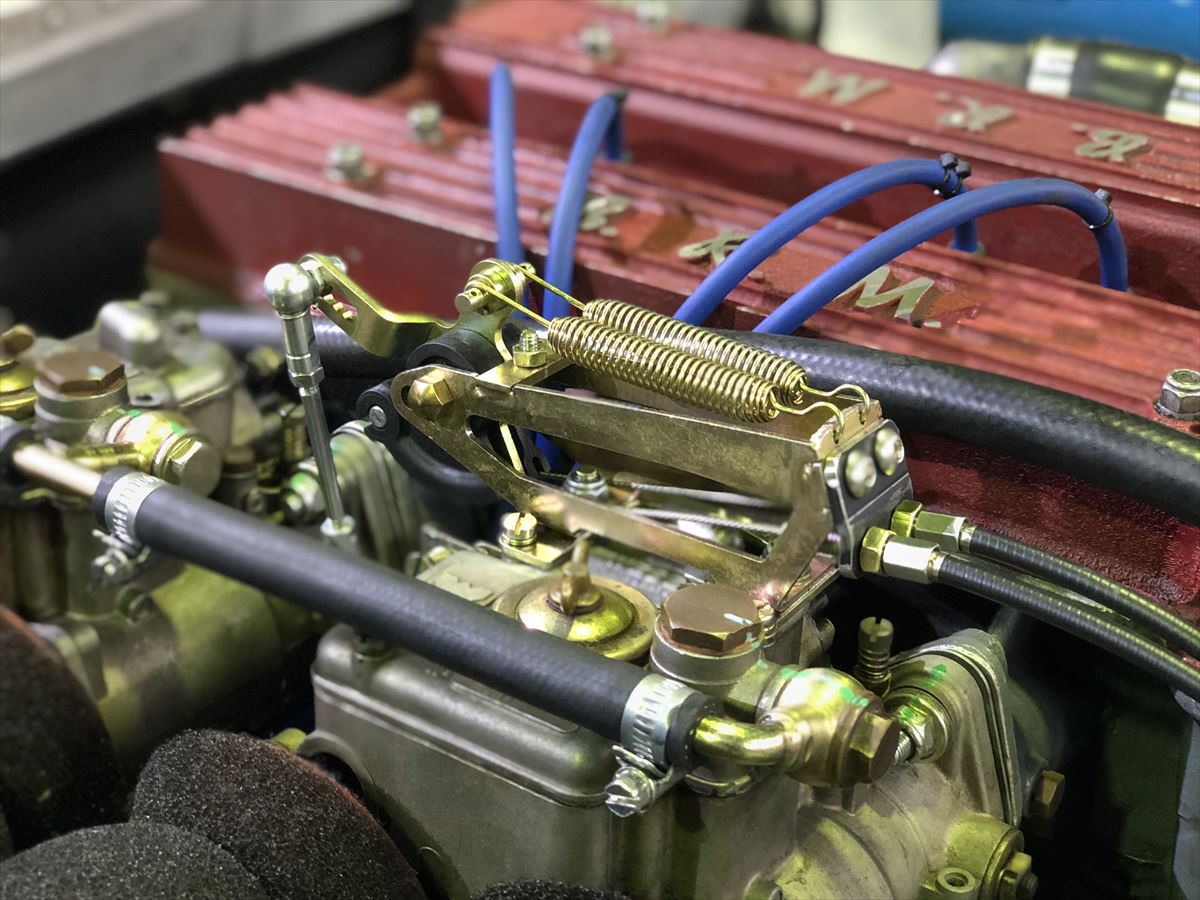

低い位置へのワイヤーの取り回しを行うために、マウントキットの一部を加工してアウターエンドの取り付け位置を変更することで、無理なくスッキリと取り付けることが出来ました。
Witham Carsでは長年Ginettaを取り扱って来たノウハウの蓄積があり、Ginettaならではの癖や勘所なども全て把握しております。弊社でご購入いただいた車両は、Ginetta本来の走りを楽しんでいただけるようにご購入後もしっかりサポートいたしますので、Ginettaをお探しの方はご相談下さい。

2018年1月29日

EXIGE CUP 380 バックカメラ/ナビ取り付け

EXIGE CUP 380へバックモニターカメラとナビの取り付けをご依頼頂きました。LOTSUの中でもEXIGE系は後方視界が良くないため、バックカメラは人気のメニューです。

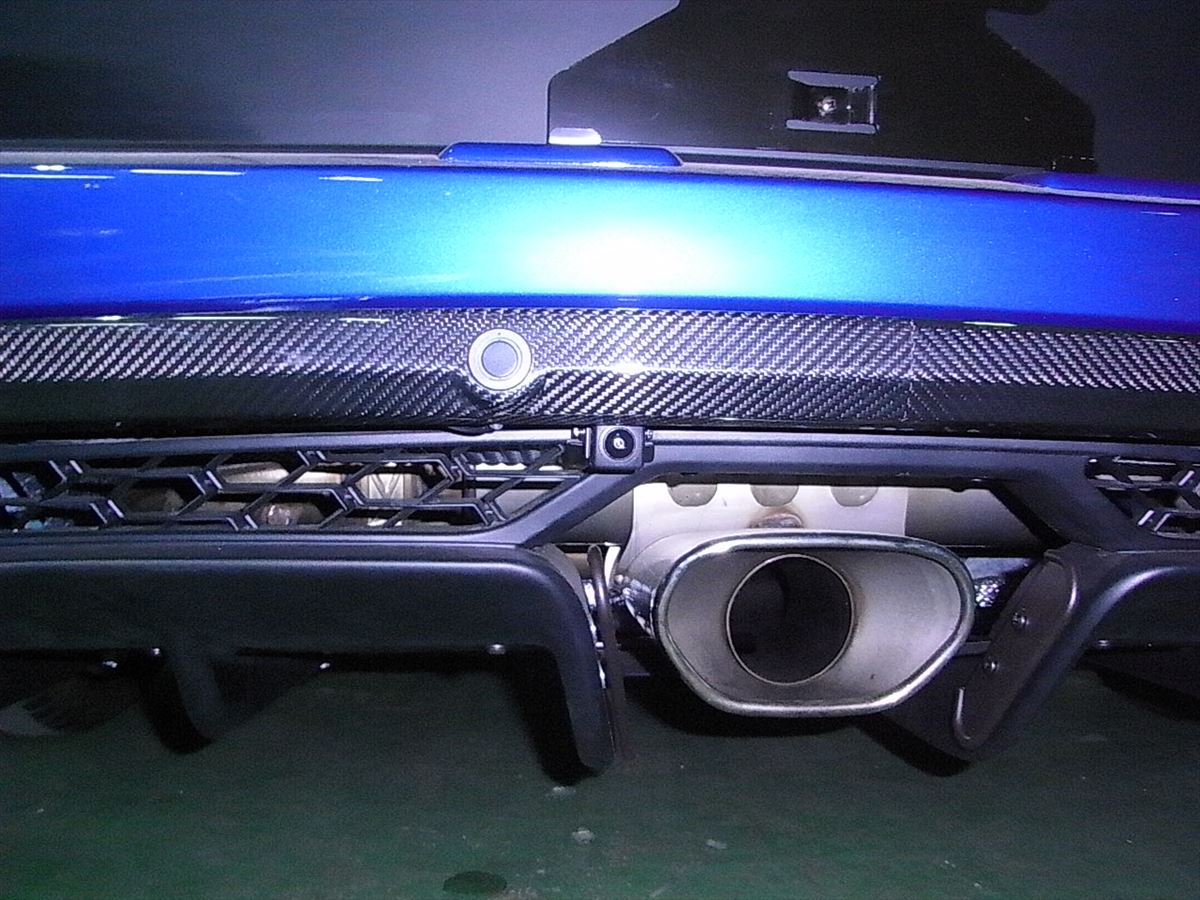

カメラ本体マフラーからの熱を避けながら、出来るだけ中心に近づくように取り付けてみました。カメラ自体は大変コンパクトなため、ほとんど目立ちません。
さてバックカメラの取り付け作業の肝はここから。美しく仕上げるためには、リアのインナーフェンダーを外し、室内のパネル類を外し、丁寧に配線を這わせて行く必要があり、取り回しが簡単ではないのです。

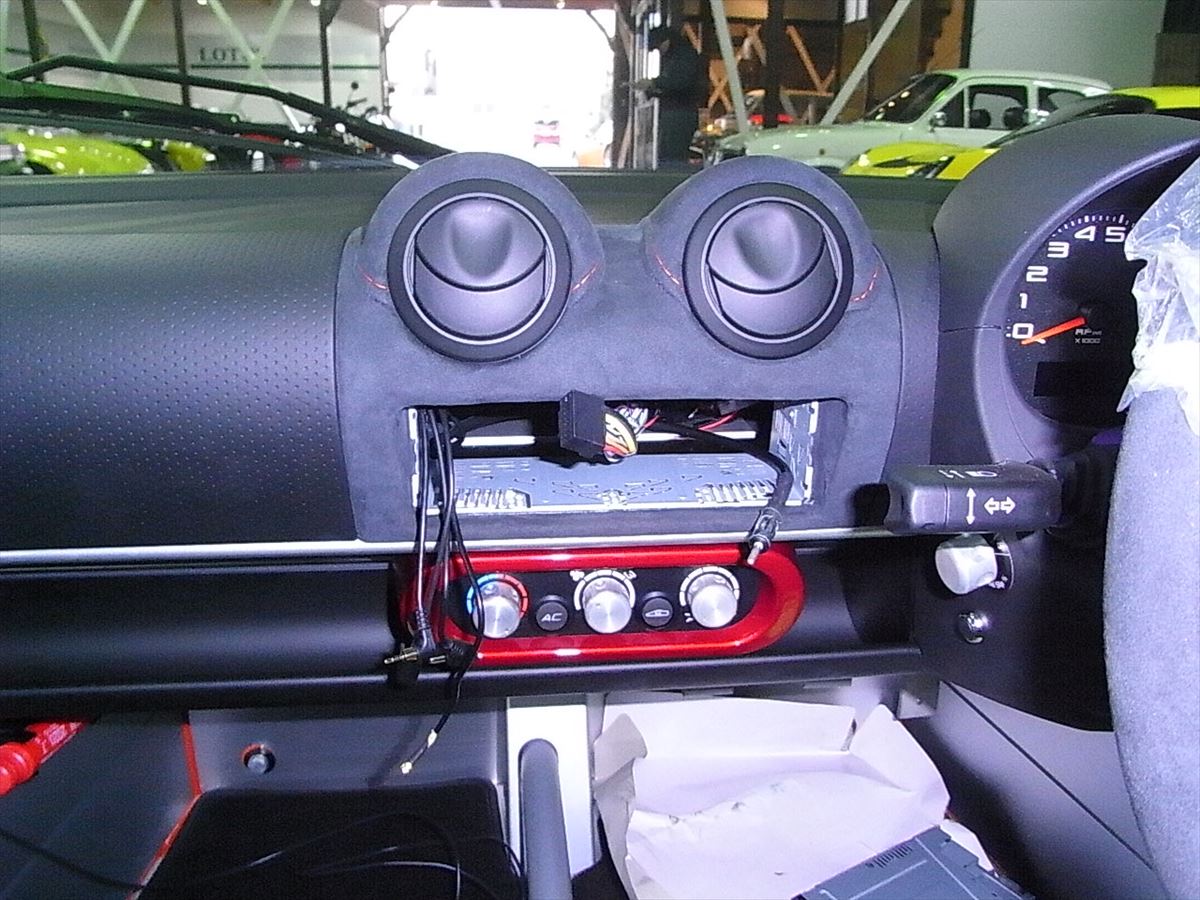

取り付けるナビはポータブルなのですが、電源・バックカメラ・外部GPS/VICSアンテナが本体に接続されるため、それらの配線も処理してオーディオ部分から取り出しました。
ナビの本体は付属のマウントを使用すればお手軽に取り付けも出来ますが、せっかくのシンプルなコックピットの雰囲気を壊さず、使いやすさにもこだわりたいところ。そのため、ウィザムカーズではアルミ材を使って写真のような専用ステーを製作し取り付けています。
あとはナビステーをブラックでペイントし、ナビを固定すれば完成となります。

余談ですが、ELISE/EXIGE系のフレームが一部変更になったようです。EXIGE CUP 380のシートを外してみると固定部分の形状が変わっていました。そしてシートレールの形状も太くなり、ガタがほぼなくなっています。詳しくは後日ご紹介いたします。

2018年1月22日

ポジションを適正化させるエリーゼ用フットレスト

ウィザムカーズオリジナルのフットレストのご注文をいただきましたので、ブログでもあらためてご紹介です。
フットレストは減速時や旋回中に体を安定させるためにはとても重要なパーツなのですが、ノーマルのフットレストが遠く感じている方も多いと思います。
そこでウィザムカーズで製作したのが、ポジションを適正化する「アドオンフットレスト」です。

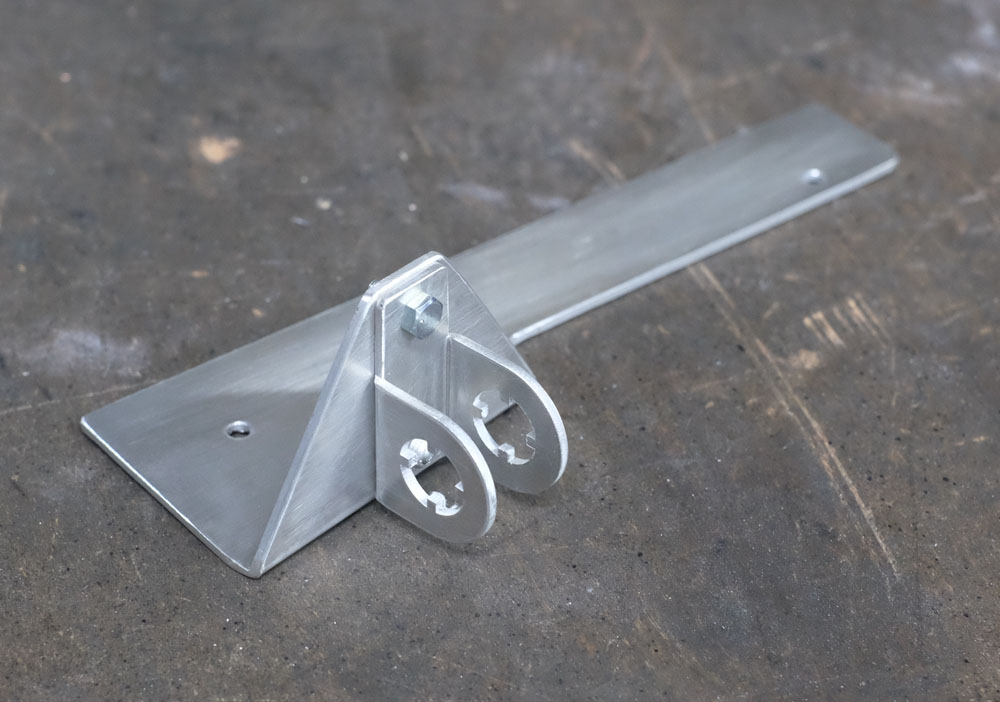

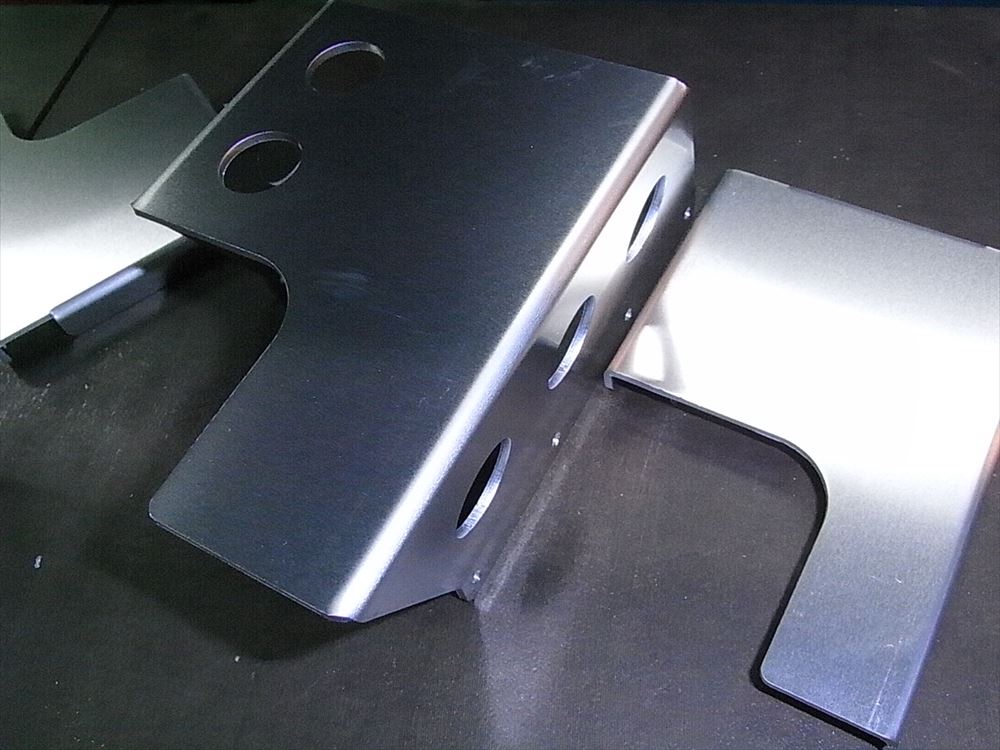

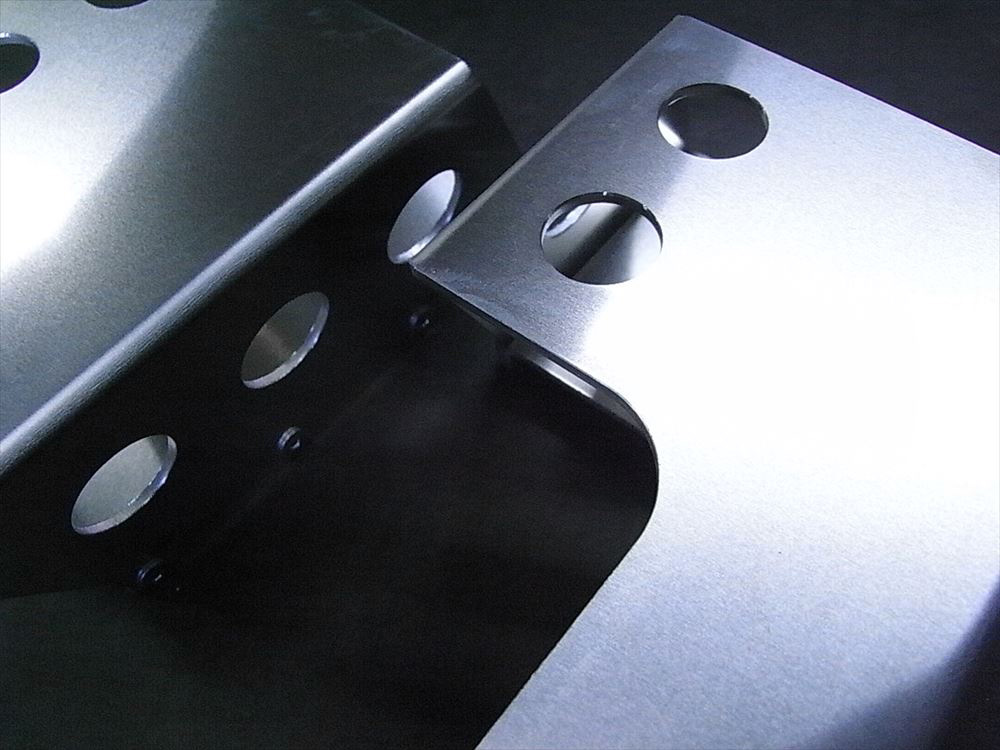

弊社で設計した図面を元にレーザーでカットし、曲げ加工を行ったものが上の写真です。両端に写っているのはバックプレートになります。

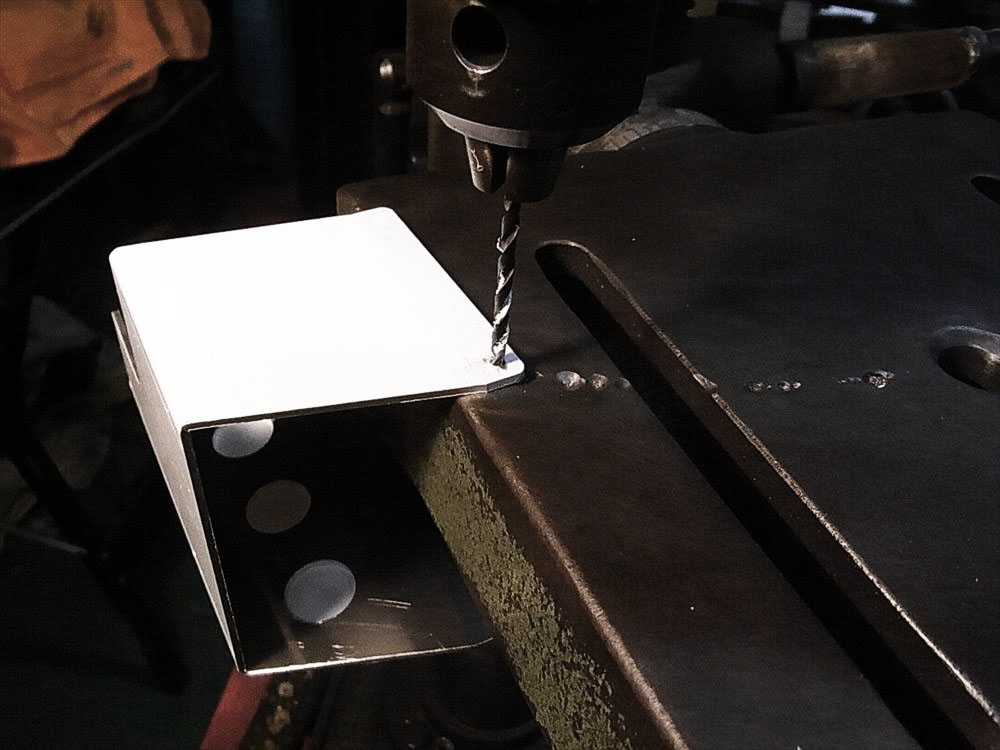

レーザーでは不可能な位置の穴加工や、バリ取り・面取りを行っていきます。
切りっぱなしでバリが残っていたり、材料のエッジが立った状態ではふいに肌をこすったときに怪我をしかねませんし、大切なドライビングシューズにもダメージを与えてしまいますので。丁寧に面取りしておくと、パーツを手に取ったときにも気持ちが良いものです。

そしてメインプレートとバックプレートを組み合わせます。画像では見えませんが、リベットで仮組みしたあと溶接して組み立てています。ハードなサーキットユースも考慮して設計していますから、非常に軽量でありながらしっかりと踏ん張ることが可能です。
これでノーマルと比較して55mm手前に来るようになり、左足のポジションが実にしっくりきます。これを装着すればTC2000の最終コーナーの踏ん張りで、コンマ何秒か縮められることでしょう。

2018年1月11日

CATERHAM SEVEN 1600GTS ウォーターポンプ交換

今回はSEVEN 1600GTSのウォーターポンプ交換を紹介させていただきます。

こちらの車両は前回の点検の際にウォーターポンプのシャフトにガタが見つかりまた、少しにじみもあったため、大事になる前に交換をさせていただきました。

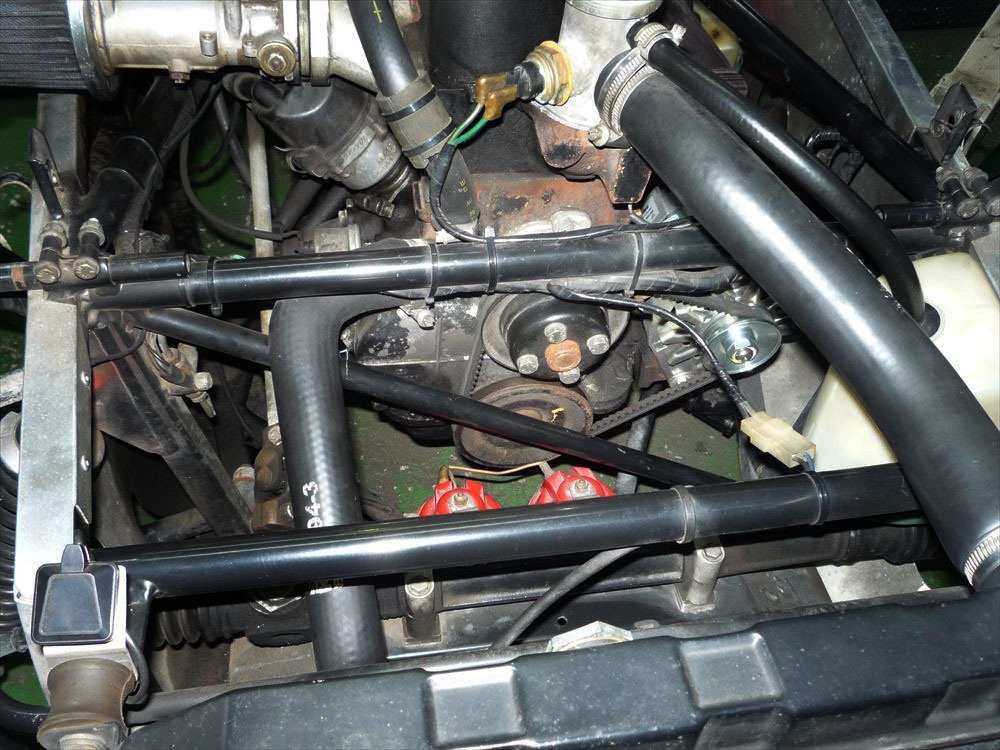

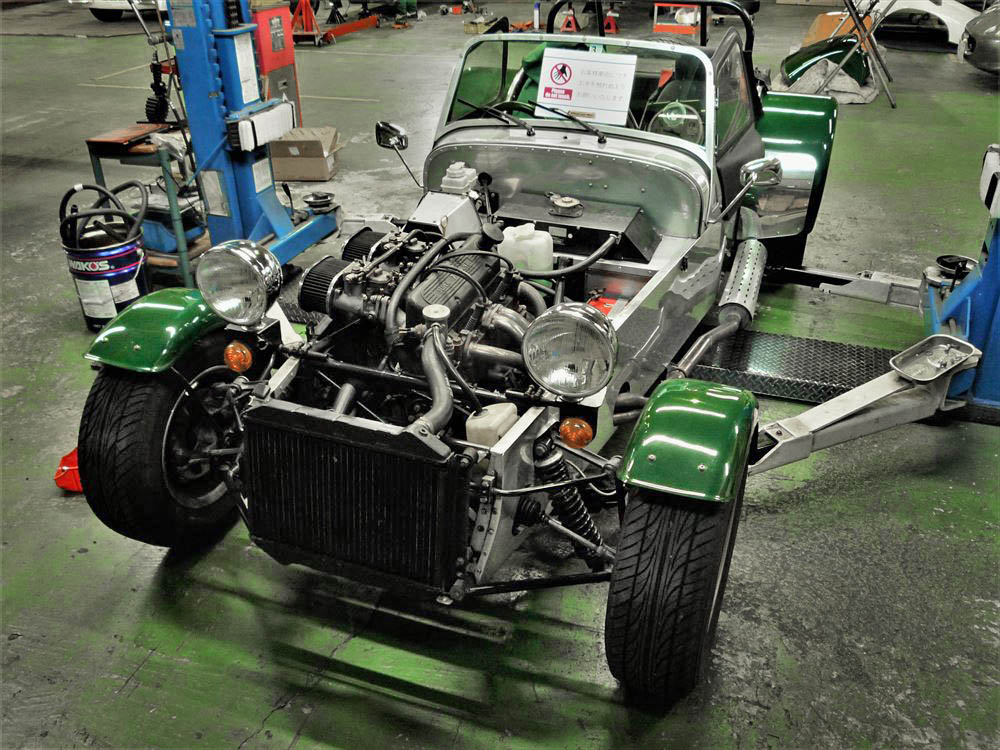

写真の中央、4本のボルトで取り付けられているプーリーの裏にウォーターポンプがあります。
この頃のスーパーセブンはフレームの形状が存在し、容易にアクセスできるタイプもあれば、少し手間がかかるタイプもあります。

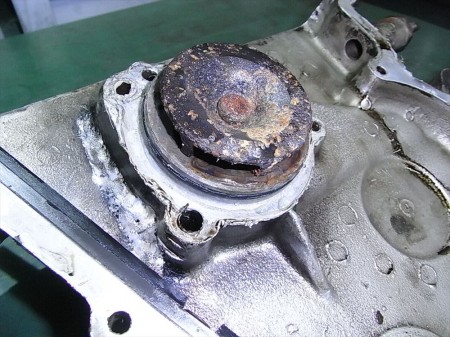

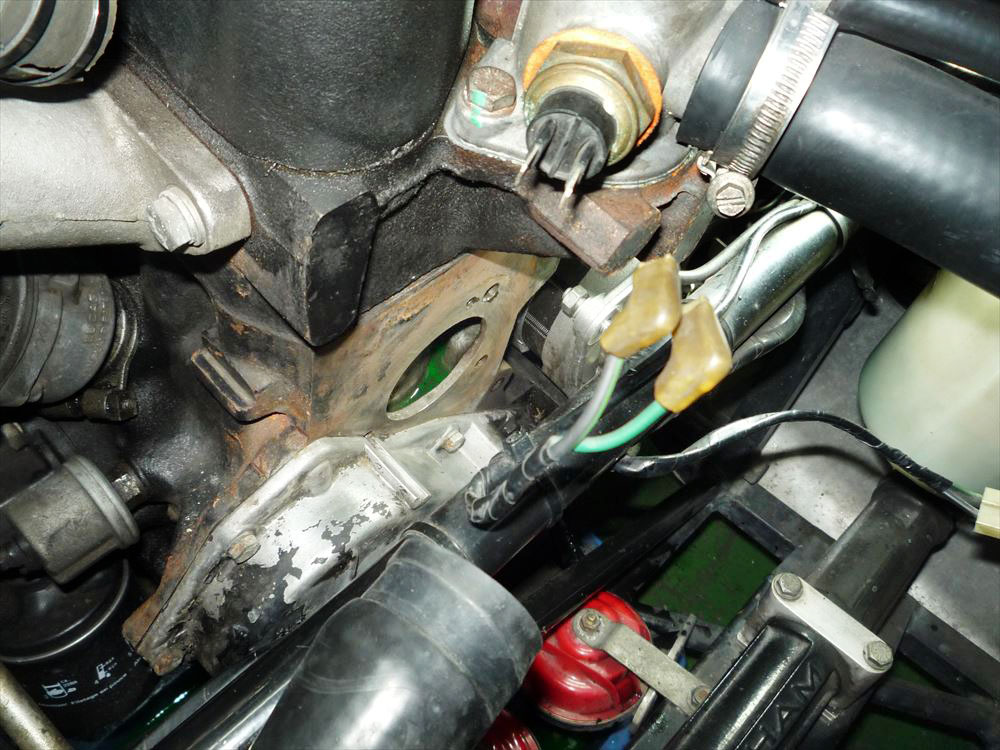

ウォーターポンプを取り外しました。エンジンブロックはロータスツインカムも、BDRも皆ほぼ共通ですので、見慣れたシリンダーライナーが見えてきます。

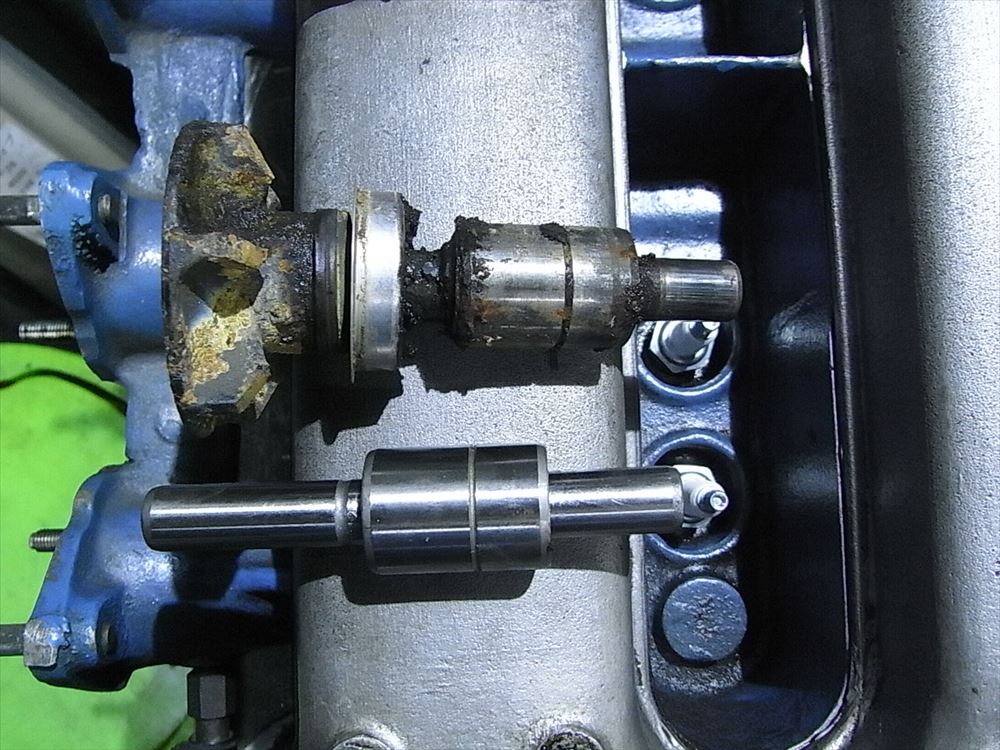

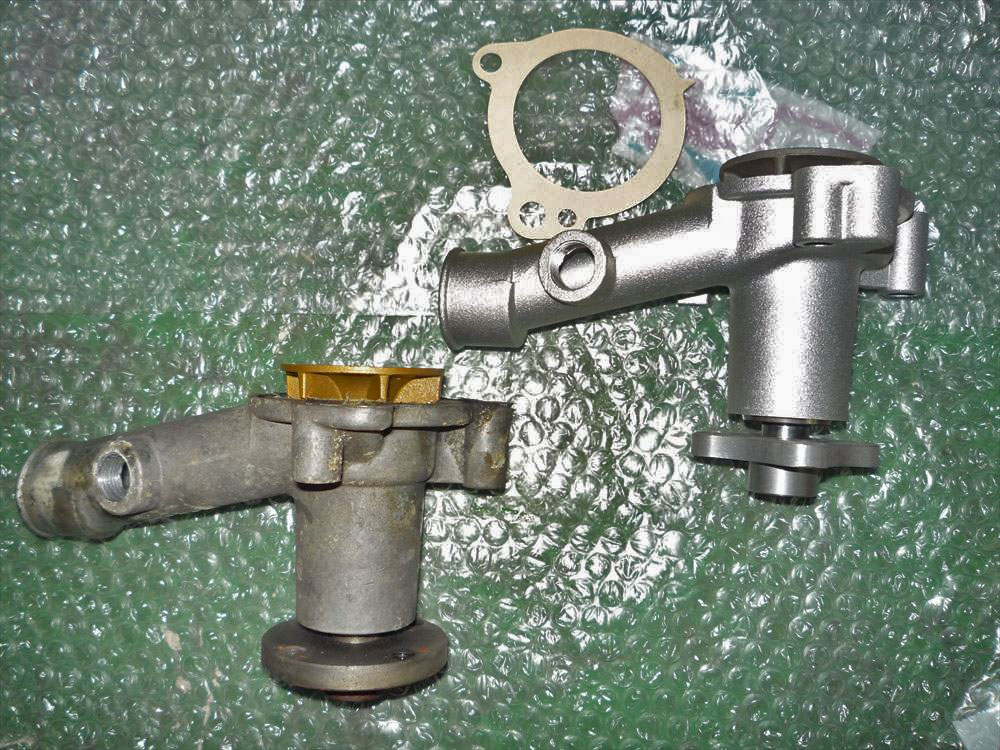

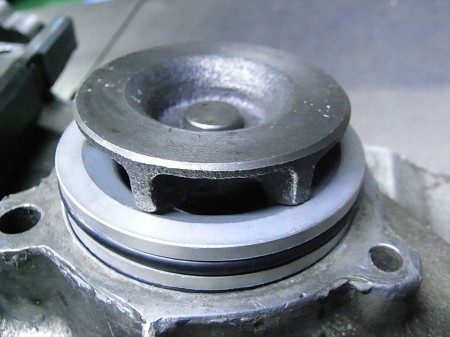

取り外したパーツです。新品はプーリー取付面の形状が少し変更されていますね。真上に向いたネジ穴にはヒーターホースのアダプターが接続されるのですが、古くなってくるとネジがかじってしまい移植できないこともあります。今回は幸いきれい取り外しが出来ましたので、ウェットブラスト加工を施した上で移植しました。

新品になりました。ウォーターポンプはベルトのテンション・エンジンの熱などの過酷な環境にさらされながら常に回転しているパーツです。壊れてしまうとクーラントが回せなくなるだけでなく、ベルトやエンジンにもダメージが及ぶ可能性があります。
「なんとなくおかしいな…」と感じたら、お早めにご相談ください。

2018年1月8日

ELISE Mk1 バルクヘッド断熱材修理

あけましておめでとうございます。
下の写真は先日エンジンのOHをご紹介したエリーゼ Mk1のエンジンルームです。

バルクヘッドに貼られた断熱材の一部(=四角く切り抜いた部分)が、エキゾーストの熱による影響で、小指で触れただけでカサカサに粉砕してしまうほどに劣化していました。断熱材はアルミシートとスポンジで作られていますから、製造から20年経つと思えば無理もありません。

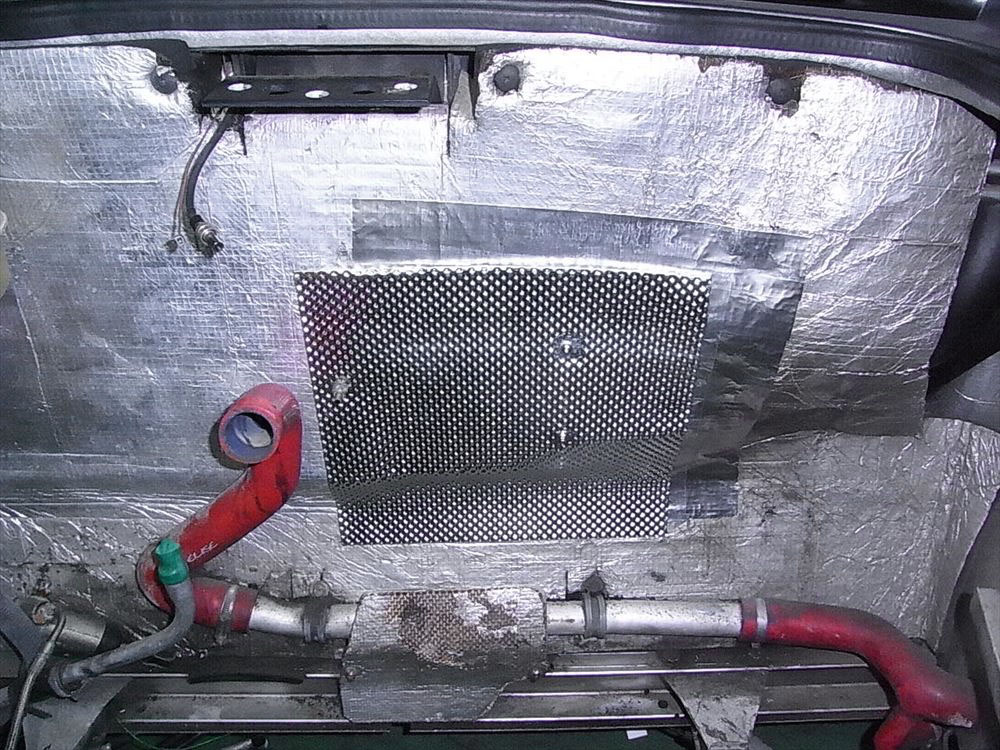

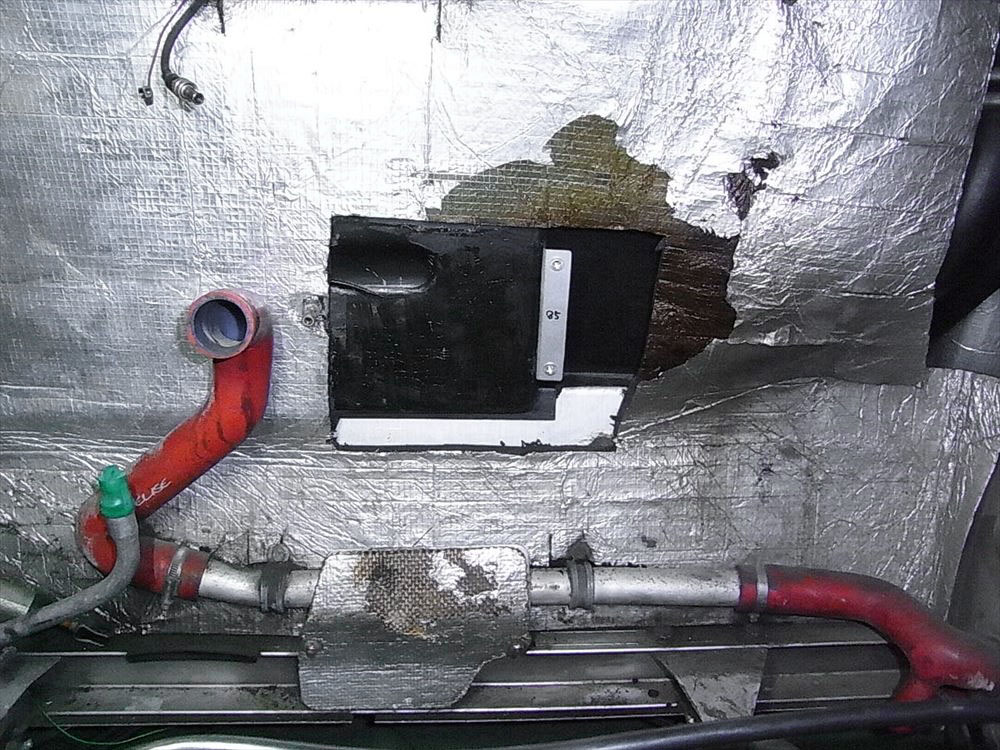

今回は単に劣化した断熱材の張り替えではなく、より断熱効果が高まるように一工夫します。まずはバルクヘッドに新たな遮熱板を固定するためのアルミステー（=85と書いてある板）を特殊な接着剤で取り付けます。

アルミ製の遮熱プレートをバルクヘッドの形状に合わせて曲げ、先ほどのステーにボルトで固定します。

ELISE Mk1の遮熱板は２-３種類の形状が存在するのですが、主にバルクヘッド側にしか付いていません。

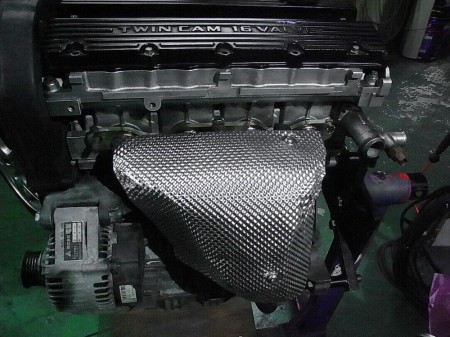

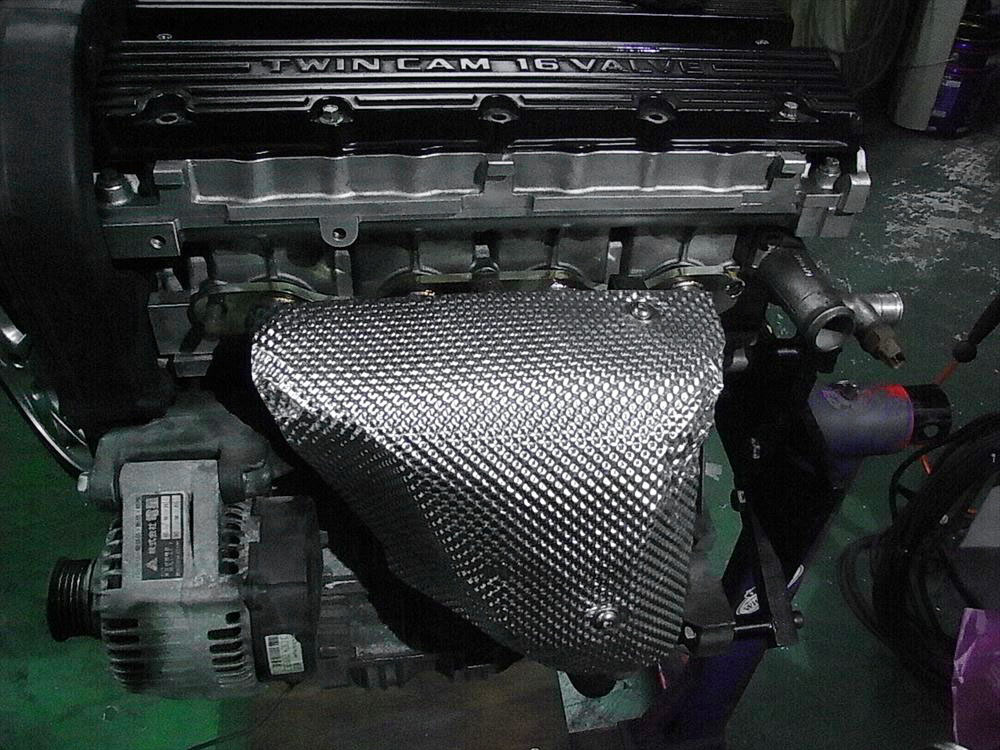

そこで今回はエキゾースト側にも遮熱プレートを取り付けました。エンジンを載せた後で、バルクヘッドの温度を調べて完了です。これでまた安心してお乗り頂けますね。
