EXIGE SPORT 350 ブレーキダクト取り付け

新車のEXIGE SPORT 350納車前に各部のモディファイをご依頼いただきました。

今回はブレーキダクトの取り付けです。これはダミーファンネルではありません。ブレーキシステムへフレッシュエアーをしっかり導きます。

ダクトを通すためにはクラッシュストラクチャーの加工が必要です。タイヤハウス側にも同様に穴を開ける必要があるのですが、周りに余裕のない空間での作業のため、思うように作業がはかどりません。
写真は仕上げ途中の模様。ダクトをあわせながら、リューターで開口部を丁寧に仕上げていきます。

ダクトの先端が切りっぱなしでは美しくありませんので、先端にはファンネルを取り付けます。バランスを見ながら、ファンネルの固定位置を慎重に検討します。

ファンネルを固定するために、専用のステーを設計しました。設計図を書いてレーザーカットしたステーをベンダーで曲げ、ストラクチャーの上に固定します。取付作業が完了した状態が1枚目の写真です。グリルの奥にちらっと見えるアルミファンネルがレーシーですね。

ご注文くださったオーナー様はこのEXIGE SPORT 350でサーキット走行を楽しまれるそうです。納車まで楽しみにお待ち下さい。

2018年5月21日

SEVEN 250 オイルキャッチタンク装着

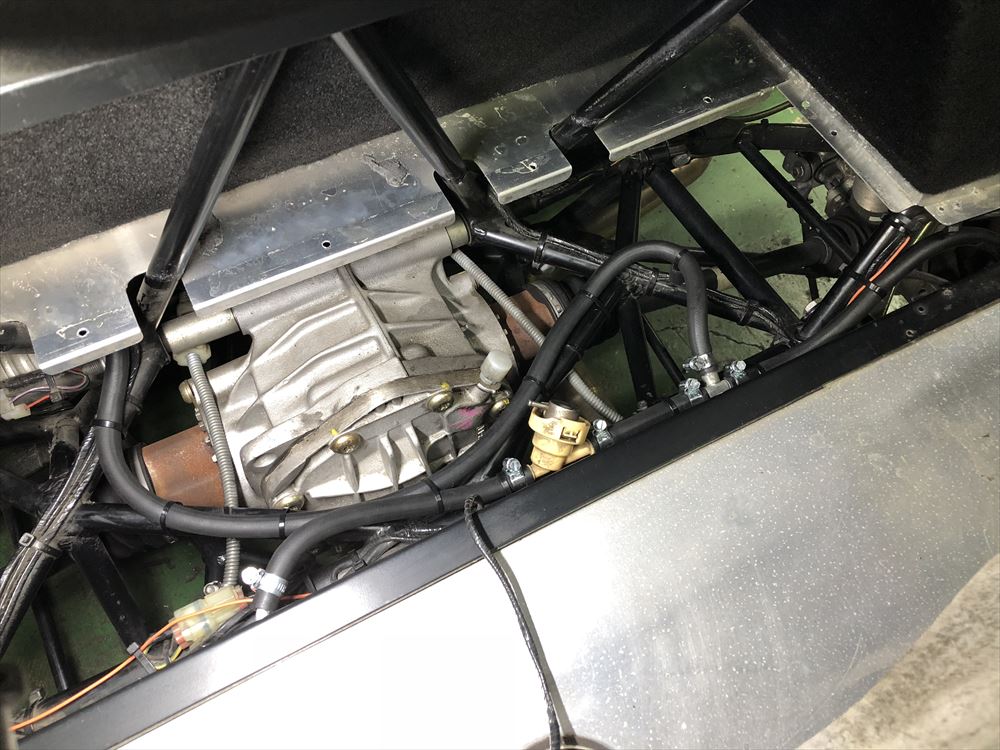

今回は、サーキット走行時のブローバイのオイルミスト対策に、Super Seven 250 (sigma)にオイルキャッチタンク取付けのご依頼をいただきました。

仮組み時の画像を先にお見せしますが、Super Sevenはコンパクトな分エンジンルームのスペースも限られます。
キャッチタンクの容量や、どの位置にどのように取付けするか、十分な検討が必要です。弊社代表の篠原とメカニック２，３人での議論の結果、キャッチタンクの容量は1L、取り付け位置は助手席の足元のバルクヘッドに決定しました。

プレートを介さずに取付けも出来るのですが、そのまま固定するとタンクが斜めになってしまいます。

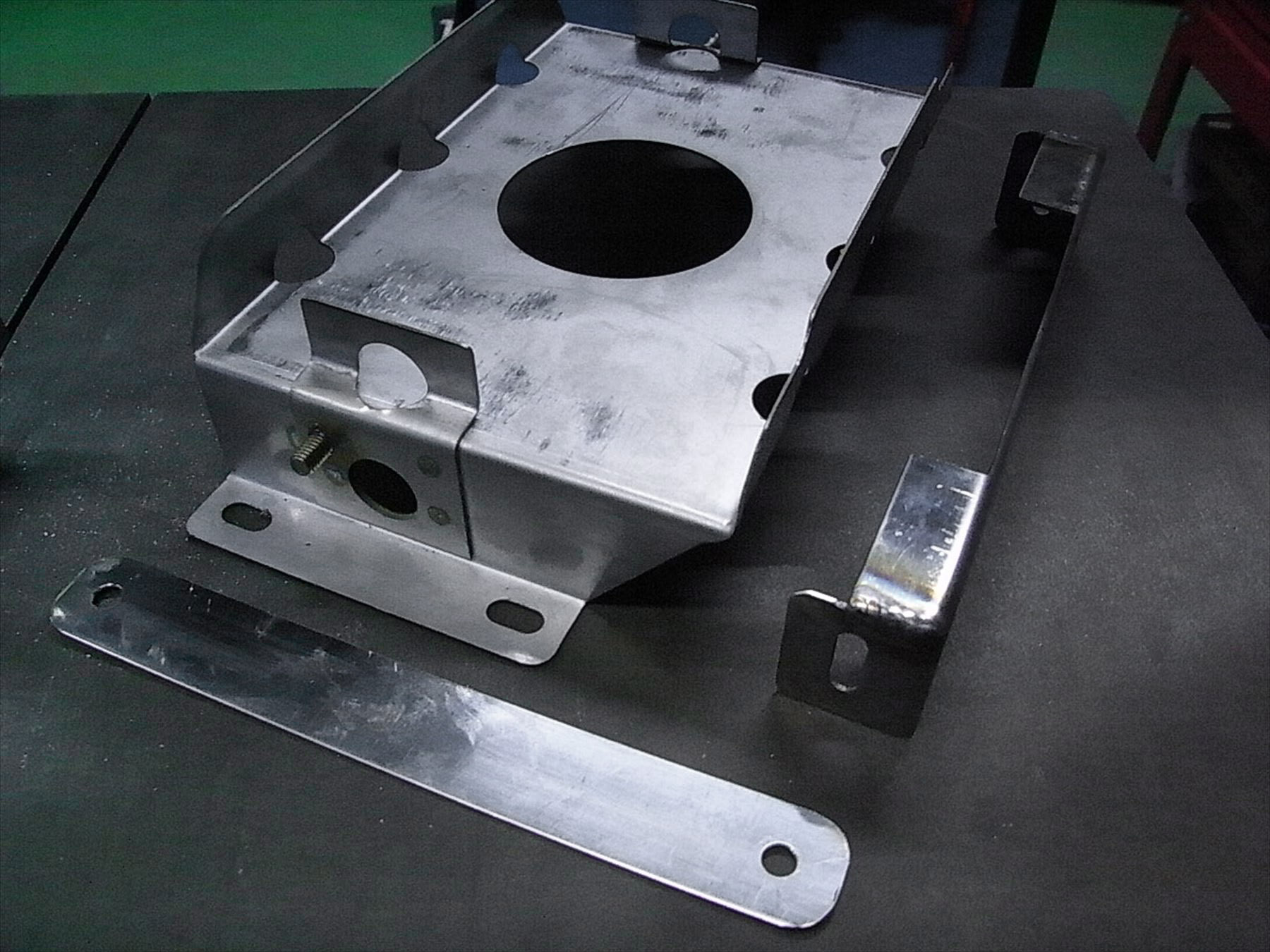

容量を無駄なく活かすには、水平に安定して固定したいところです。今回は足元のバルクヘッドの傾斜に合わせ、このようにアルミで取付けプレートをワンオフで作成しました。これから配管作業をして参ります。
弊社には工作機械も揃っていますので、このようなワンオフパーツも自社内で製作が可能です。LOTUSやCATERHAMでお悩みの方はWitham Cars FACTORYにご相談下さい。

2018年5月14日

GINETTA G4 ハブフランジ交換

サーキット走行を終えたGINETTA G4のアフターメンテナンスを行います。

まずは足回りの点検。フロントハブベアリングの状態を見るために分解しているところです。

グリスアップで済むかと思いきや、逆さまにするとベアリングのアウターレースが落ちてくるほどグラグラになっていました。
本来アウターレースはハブ（ドライブ）フランジに圧入されており、プレス機などを使用しなければ抜けないものです。
ベアリングは鉄、フランジはアルミの鋳物製ですから、減ったり変形するとしたら、アルミ側でしょう。実際に計測してもフランジ側が広がっている状態でした。
GINETTA G4の基本設計は50年も前の物ですが、現代のタイヤのグリップ力は当時とは比べ物にならないほど進化していますし、サーキット走行では大きな負荷がかかるこの部品に劣化が見られて然りです。
ブレーキの初期のタッチに違和感がある時は疑ったほうが良いかもしれません。

ベアリングを新品にし、ハブ（ドライブ）フランジも新品に交換しました。これで次なるレースも安心してアクセルを踏んでいただけます。
もし国産の旧車などでしたら、入手困難な部品かもしれませんね。こういったパーツの入手性の良さも英国車の魅力のひとつです。

2018年5月12日

CATERHAM CSR 350 ブレーキ遮熱板製作

CATERHAM CSR350にお乗りのお客様から、「サーキットを走るとリザーバータンクからブレーキフルードが漏れてきてしまう」というご相談をいただきました。

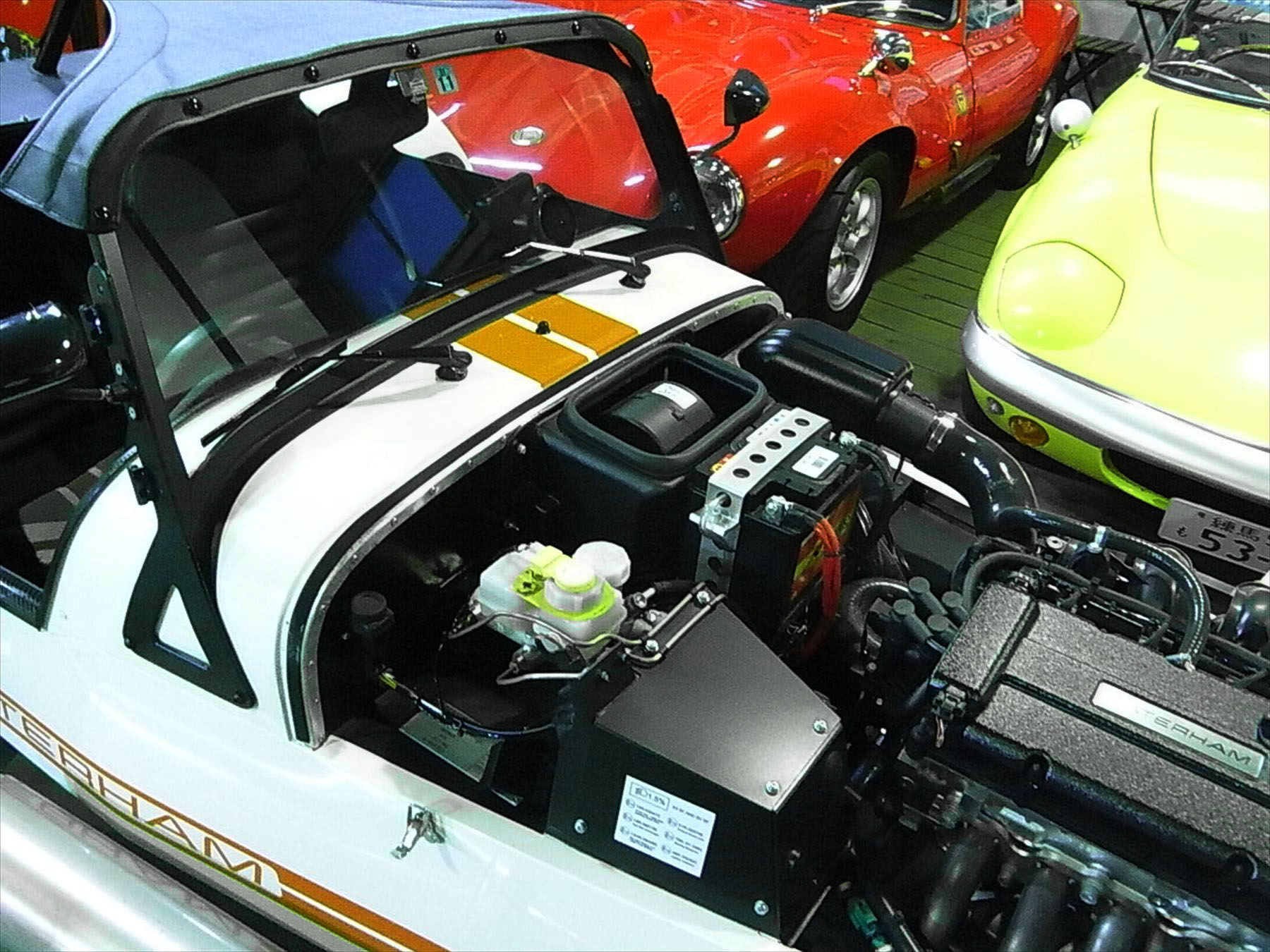

エンジンルーム内のレイアウトを見ると、エキマニの近くにブレーキマスターシリンダー/リザーバータンクが位置しています。街乗りやツーリングでは問題がないということですので、高負荷の状態が続いた場合にエキマニの熱がリザーバータンクに伝わりフルードが膨張してしまうようです。
そこでブレーキマスターとエキマニの間に遮熱板を設置することにしました。

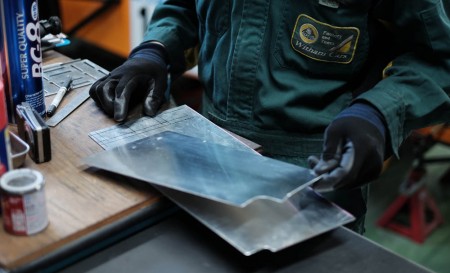

遮熱板は軽量な薄いアルミ板で製作します。まずは試作品を製作し、現車と合わせながら最適な形状と固定方法を検討します。

寸法が決定したら試作品を元に本製作です。既成品を取付けるのと違い、ワンオフパーツの場合は試作を繰り返すこともしばしばあります。

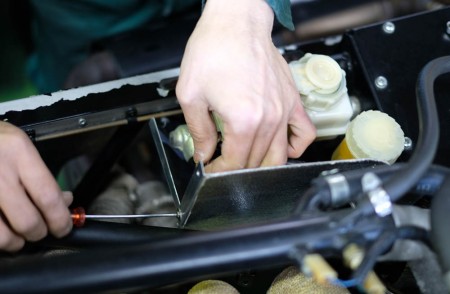

完成した遮熱板を仮組みしました。写真ではわかりにくいですが、マスターシリンダー下側はペダルボックスまでアルミパネルで囲っています。元々ある穴を利用し、車体側は無加工です。

最後にアルミパネルに断熱シートを貼り付け車体に取付けて完成です。万が一、遮熱板だけで十分な効果が得られなかった場合には、外気を導入するダクトを追加できるように設計しました。
これで安心してサーキット走行をお楽しみいただけると思います。
既成品では対応出来ない場合も、Witham Carsでは車両や乗り方に合わせたパーツの制作やご提案が可能です。LOTUS・CATERHAMでお困りの方は、Witham Cars FACTORYにご相談下さい。

2018年5月7日

NORTON バッテリーカットオフスイッチ

NORTON Commando 961 Sport MkIIのバッテリー交換と「頻繁に乗れないため、バッテリー上がりの対策をして欲しい」というご依頼をいただきました。
日常の足としての乗り物と違い、趣味のバイクや車はエンジンをかけられない期間が長くなってしまうものです。つねに充電器をつないで置くのがバッテリーのためにも良いですが、コンセントがなければそれも難しいですよね。
そこで今回は2輪車用のカットオフスイッチを取付けることにしました。
私も過去2輪の外車を所有しておりましたが、乗れない期間が長くなるとバッテリーがあがっていることがよくありました。その時はバイクに合うものがなく、レーシングカー用のキルスイッチを取付けていましたが、やはりバイクには大きすぎて不格好です。

頭を悩ませたのがスイッチの設置場所です。エンジン周りの空間が多く、スッキリしたノートンのスタイリングを壊したくありませんし、手が届きやすい場所でなければなりません。そこで目をつけたのがレギュレター脇の小さなスペース。ここならばちょうどスイッチが収まります。

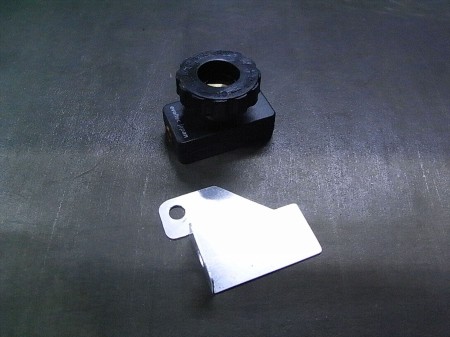

スイッチ本体はとてもコンパクトに作られていますが、固定用のネジ穴もない汎用品のため取付けには一工夫必要です。弊社で専用のステーを製作いたしました。

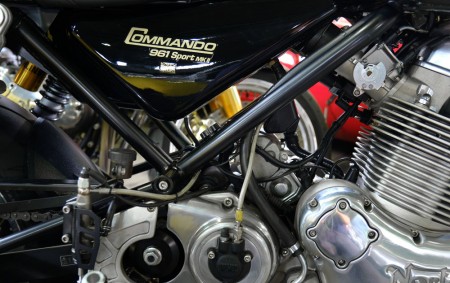

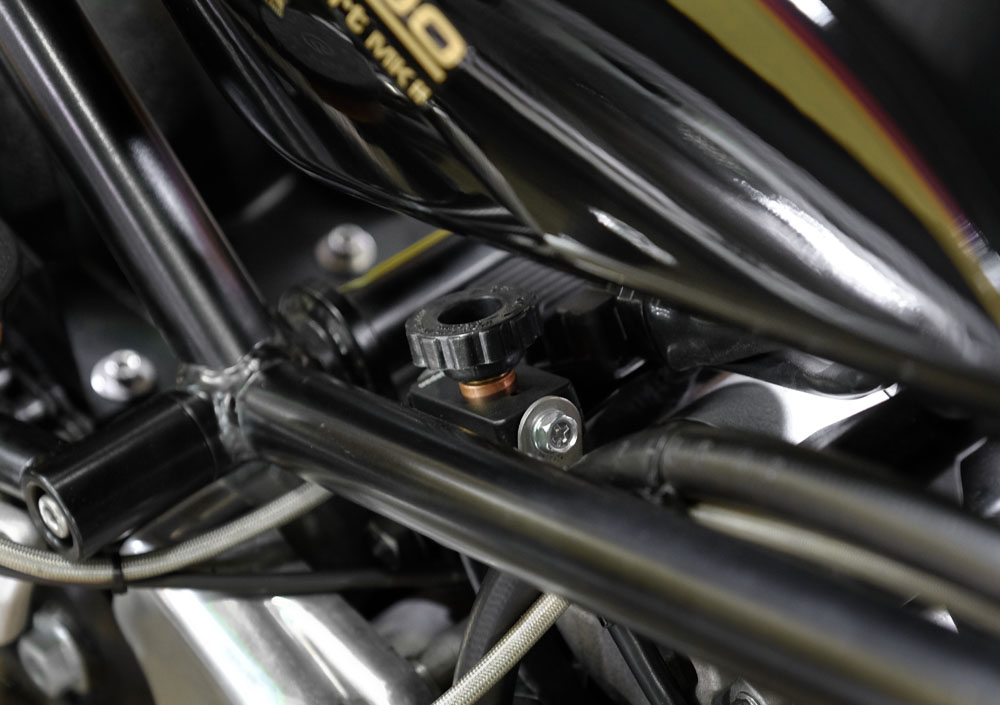

横から見るとこの通り。ON-OFFもしやすく、目立ちにくい場所に取付けが出来ました。スイッチ用に配線を追加していますが、元からある配線も利用しているため、見た目にも違和感がないと思います。
これで乗りたい時に乗っていただけると思います。

2018年4月23日

CATERHAM BDR 足回りブッシュ交換

今回は1988年式 Caterham superseven BDR のサスアームブッシュの交換を行います。

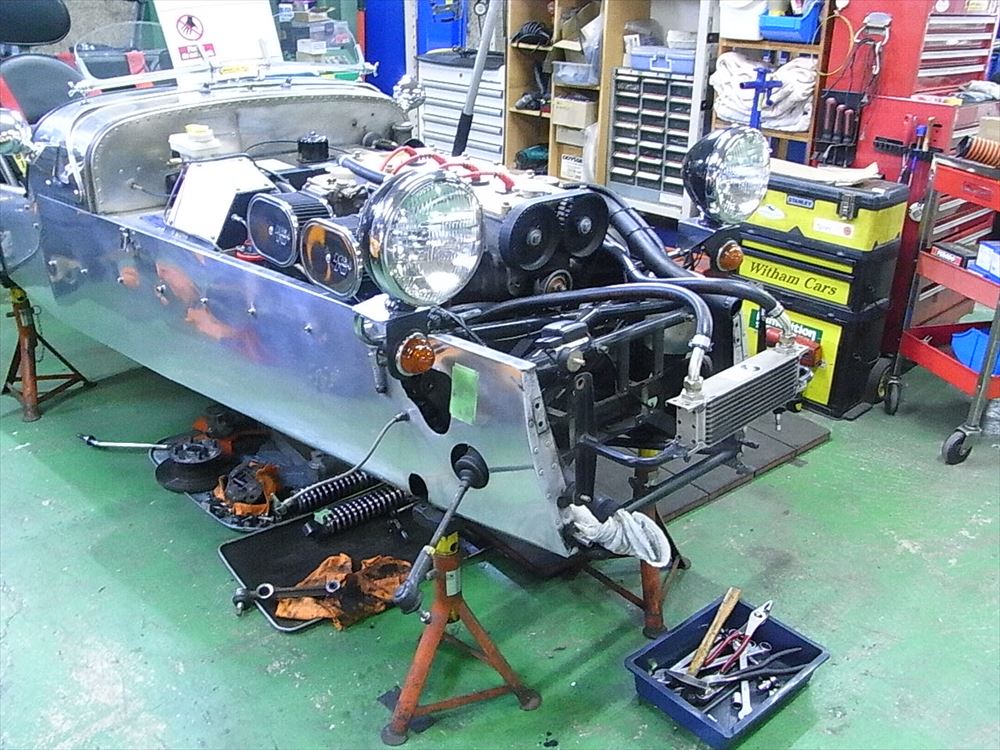

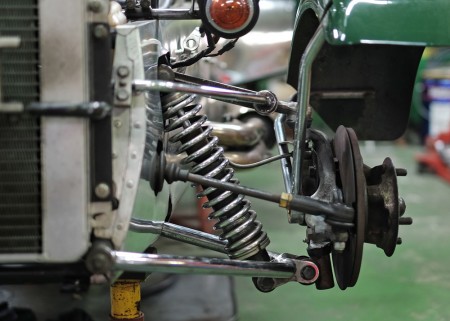

サスアームを外す前に、ラジエターを外さないとスタビライザーが外れない為、ブッシュ交換をするためには写真のような状態にする必要があります。
今回は車検整備もあり、88年式ということもありますので、手が入りにくい部分をクリーニングしながら、普段は目が届かない部分やフレームに異常はないかなど、点検していきます。
しかし、BDRはたたずまいすらカッコイイですね。ついつい見とれてしまいました。

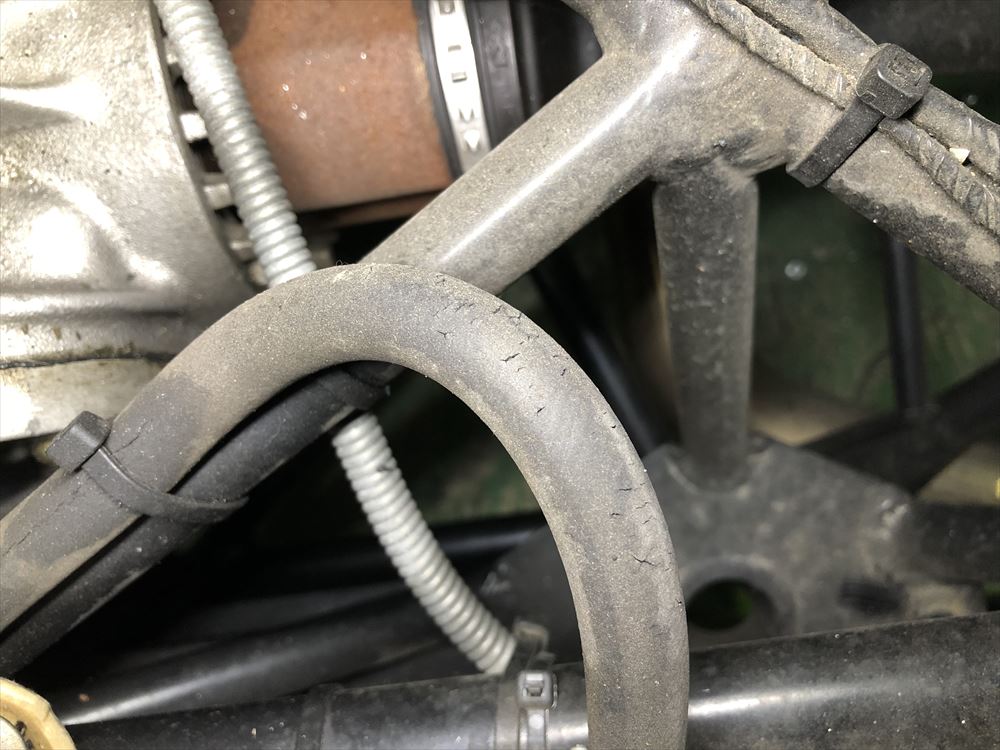

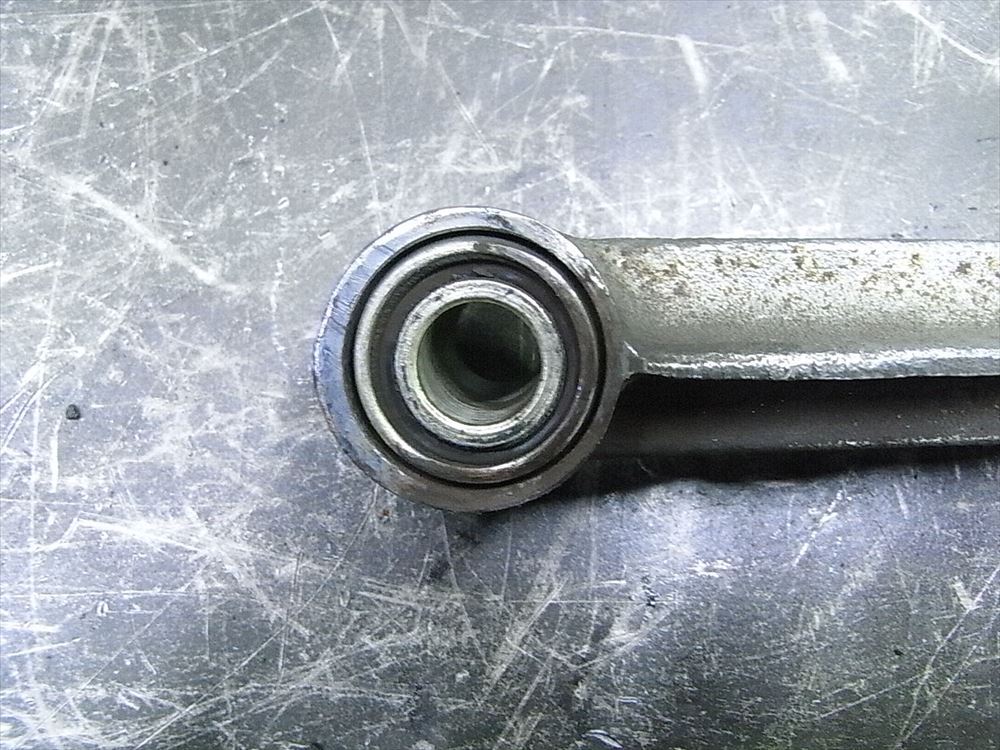

上の画像はロアアームの前側ですが、ブッシュを取り外して確認するまでもなく、ゴムが劣化しているのがいるのがわかります。分解すると、全体的に痩せてしまっている状態でした。

このフレームはフロントアッパーアームがIアームなので、最近のSuper Sevenには見られないサスアームの形状をしておりますが、使用するブッシュは同じです。
インナーカラーが中心からずれているのがおわかりいただけるでしょうか？車重がかかり、ゴムが変形した状態で硬化してしまっているため、時間が経つとブッシュはこのような状態となります。
僅かなズレではありますが、当然アライメントが狂っていきますし、乗りごこちやハンドリングにも影響が現れてくる部分です。

今回は全てのブッシュを交換してリフレッシュいたしましたので、走り始めた瞬間にその変化をハッキリと感じていただけると思います。

2018年4月21日

GINETTA G12 冷却系モディファイ

今回はジネッタG12の冷却系のモディファイです。
DARE世代のG12のエンジンは通常 YACですが、ZETECが搭載された個体が数台のみ製作されています。ZETECのサーモスタットのノーマルハウジングは、G12のボンネットに接触してしまうため、サーモスタットが取付けられていません。そのため、寒い時期の走行では水温が上がらずオーバークールとなってしまいます。

今回はG12のために、サーモスタットハウジングを製作しました。

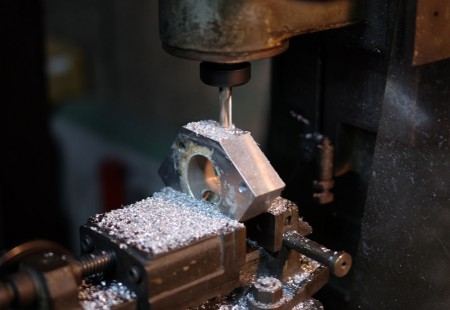

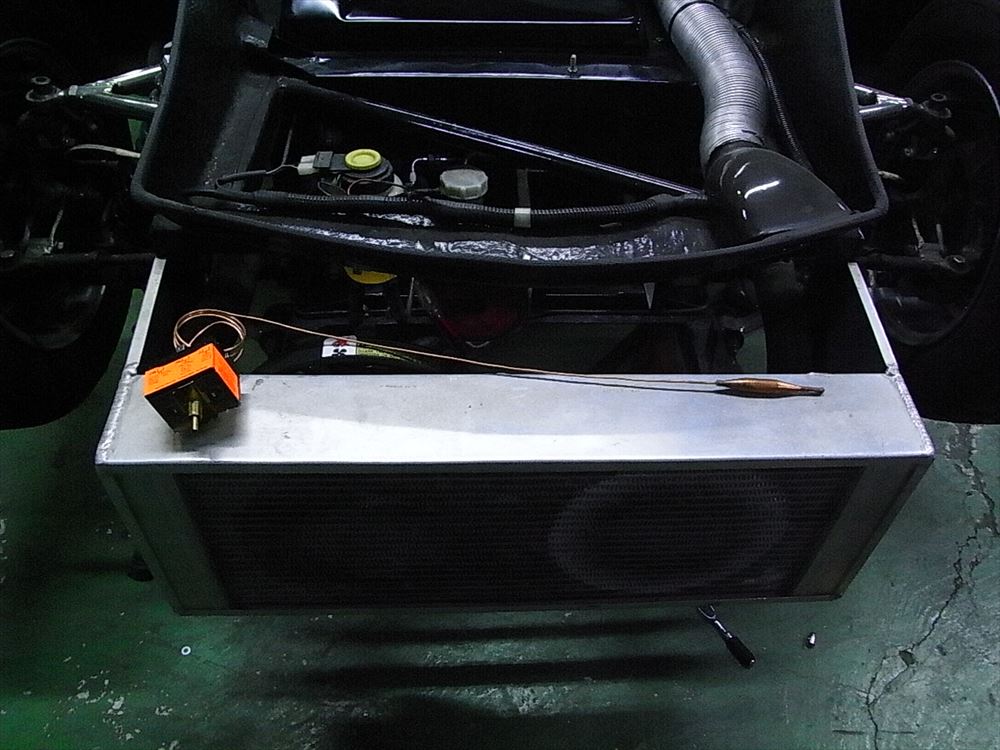

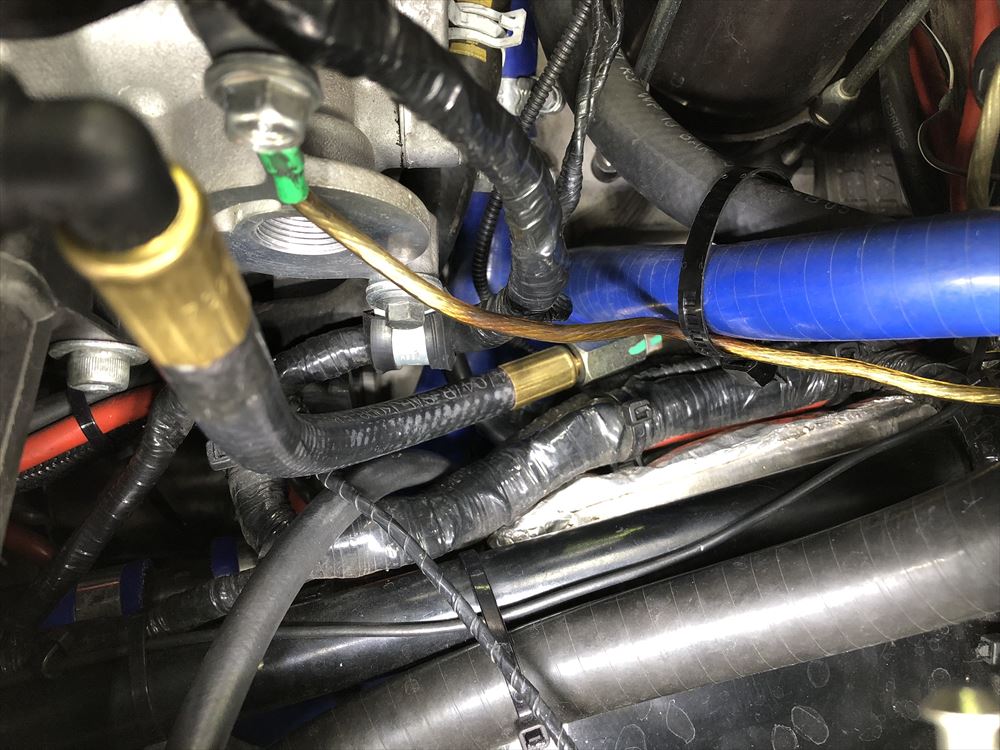

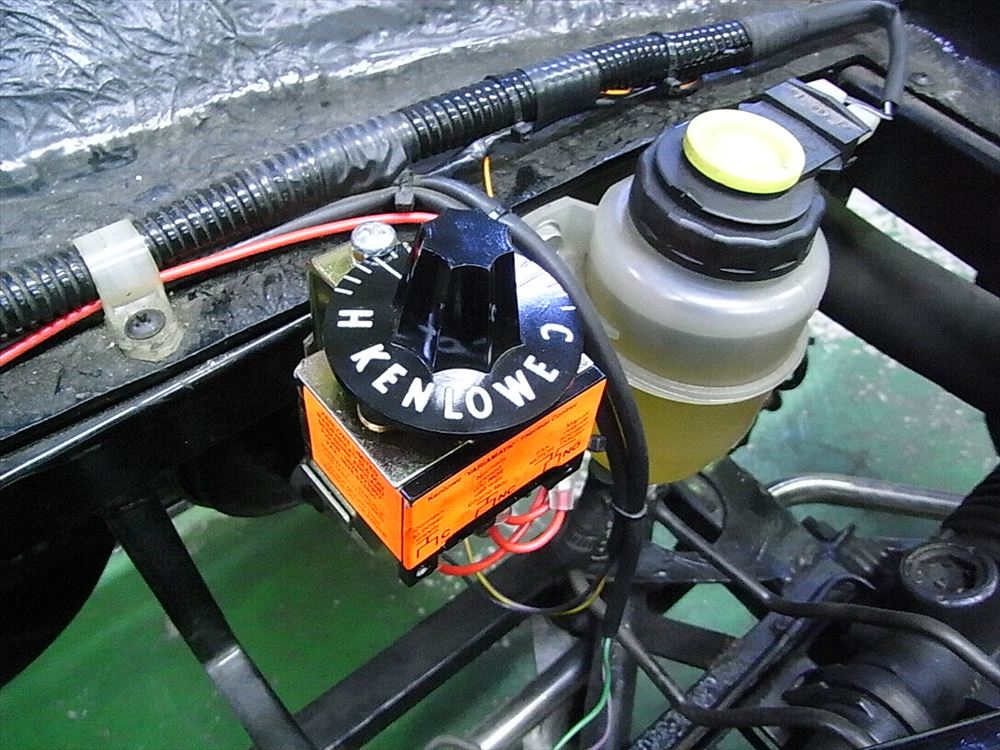

もちろんラジエターに電動ファンはついていますが、オートスイッチが付いておらず、手動でのON-OFFが必要です。今回は希少なKENLOWE製の動作温度調整が可能なオートスイッチが入手出来たのでこれを取付けます。

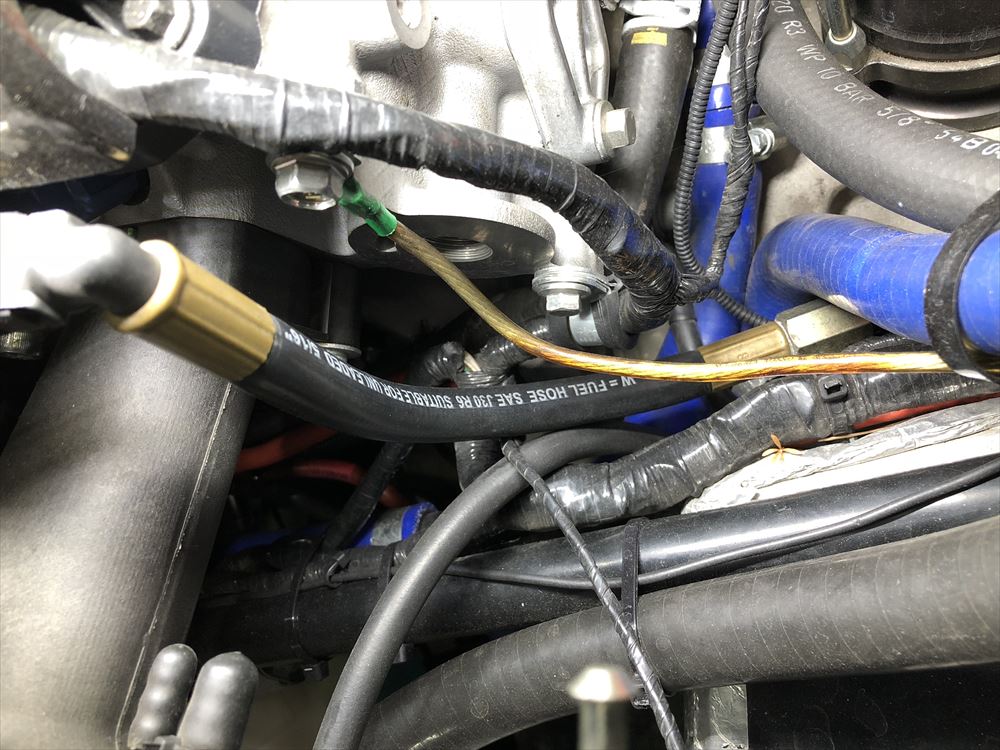

本体をシャシーに取付け、センサー部はR/Dパイプとホースのつなぎから中に入れると言う指示なのですが、細くもプルドン管の隙間からLLCが漏れてしまうので、ラジエターの上部に抱き合わせることにしました。
この2つの部品でG12も快適に走れることと思います。

2018年3月12日

SEVEN 270Rにドライバッテリーを搭載

今回は、CATERHAM Seven 270s のバッテリー交換のご依頼をいただきました。同じバッテリーへの交換ではなく、モアパワーなバッテリーにコンバートします。

上の写真は純正のバッテリーです。新しいバッテリーはオデッセイドライバッテリーをご指名いただきました。
縦横関係なく設置が可能で、自己放電が少なく、充電残量が少ないときもクランキング可能という特性を持つ、ロータスオーナーにも人気のバッテリーです。リチウムイオンほど高額ではなく、取り扱いに気を使わないでいいのもオススメ出来るポイントです。

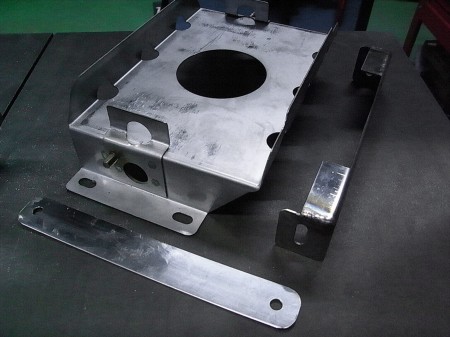

適合するサイズのドライバッテリーは端子を上を向くように置くとトレーに収まりません。必然的に縦に置くことになるのですが、それでも数ミリ大きくボンネットに当たってしまいます。そこでトレー下の8mmのスペーサを4mmに交換し、専用の帯状の固定金具を製作しました。

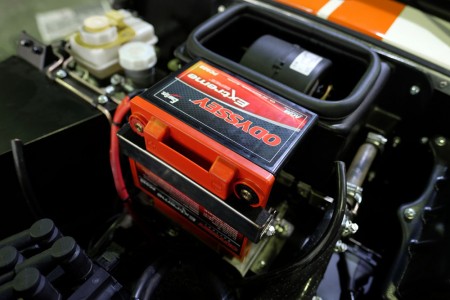

純正品のように綺麗にエンジンルームに収まりました。これでバッテリーに関する心配が少し減りますね。

2018年3月10日

LOTUS EXIGE CUP 380 ハーネス取付け 2

前回ご紹介したEXIGE CUP 380 6p/4pハーネス、今度は肩側の取付けです。
肩側のベルトはシートベルトバーと呼ばれるバーに取付けます。

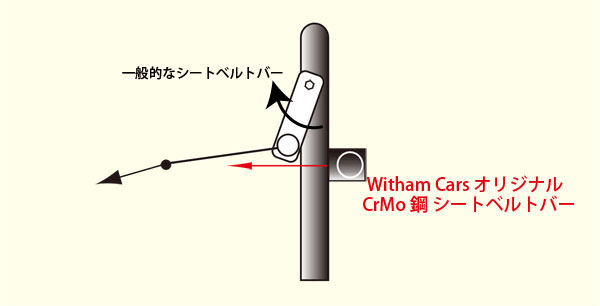

シートベルトバーは3点式シートベルトのガイドと共締めするタイプが一般的ではありますが、簡単に取付けが可能な反面、下図の用に強い力がかかった場合にバーが回転してしまう可能性があります。そこで今回はWitham Carsオリジナルのクロモリ製ハーネスバーを使用しました。シャシーと直結した純正のロールバー全体がストレスを受け止めるため、危険な動きが発生せずシートベルトが安全にドライバーの身体を保持します。この方式はLOTUS SPORTでも採用されているものです。

インテリアパーツの一部を加工してシートベルトバーを取付けた状態です。現行世代のEXIGEは標準ではリアスピーカーがありませんが、リアスピーカー装着車両の場合にもWitham Carsオリジナルの移設マウントを使用することで、シートベルトバーとリアスピーカーの併用が可能です。

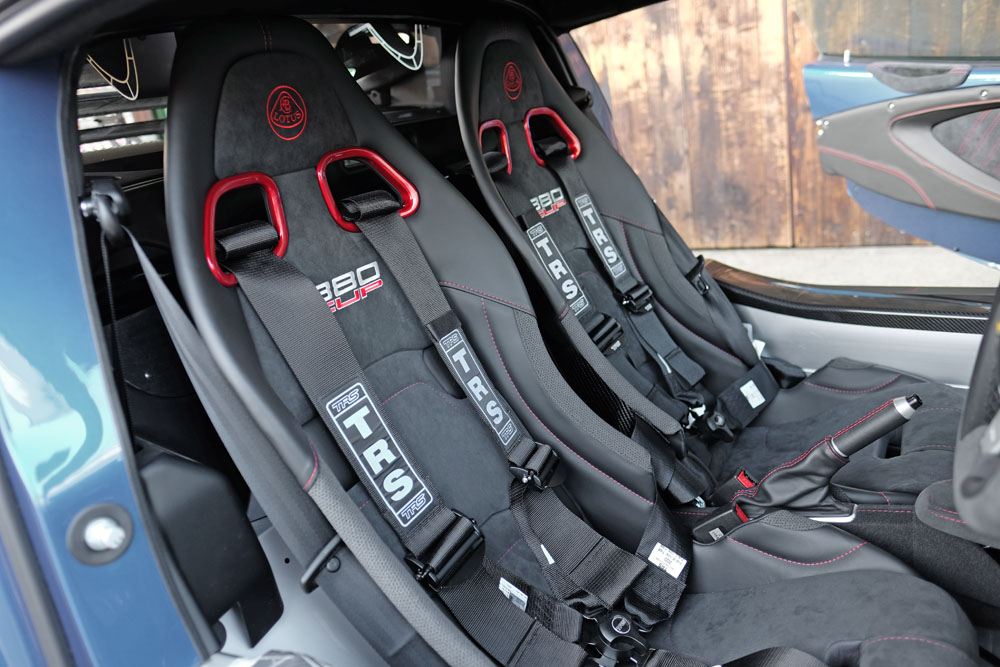

取付け完了です！Witham Carsオリジナルシートベルトバーは、一般的なタイプよりも取り付け位置が低く、見た目的にも純正品の様にスッキリしています。ハーネスは英国のTRS製をお選びいただきました。運転席側に6P、助手席側に4Pハーネスを装着しています。レーシーなEXIGE CUP 380によく似合いますね。TRSのハーネスは7色のカラーバリエーションが用意されており、車体とのコーディネートを楽しむことが出来ます(^^

安全に直結する装備ですから、取り付け方法にもこだわりたいですね(^^

2018年3月9日

CSR350 Part2 オリジナルシフトカラー取付け　

今回はCATERHAM CSR350にWitham Carsオリジナルシフトリンクカラーの取付けを行いましたので、ご紹介させていただきます。

CSR純正のシフトレバーとシフトシャフトのスペーサーカラーは樹脂製です。力のかかる金属の間に挟まれているパーツですから、シフトチェンジの度に摩耗が進んでいきます。上の写真は30,000km走行した車両から取り外したパーツです。樹脂が擦れて薄くなり、一部は欠損してなくなってしまっているのがおわかりいただけるでしょうか？

上の動画はシフトカラーを交換する前のシフトノブのガタです。ジョイント部分では少しのガタでも、シフトノブの先端では大きなガタとなります。シフトミスにも繋がりますし、なによりフィーリングが悪いですよね。

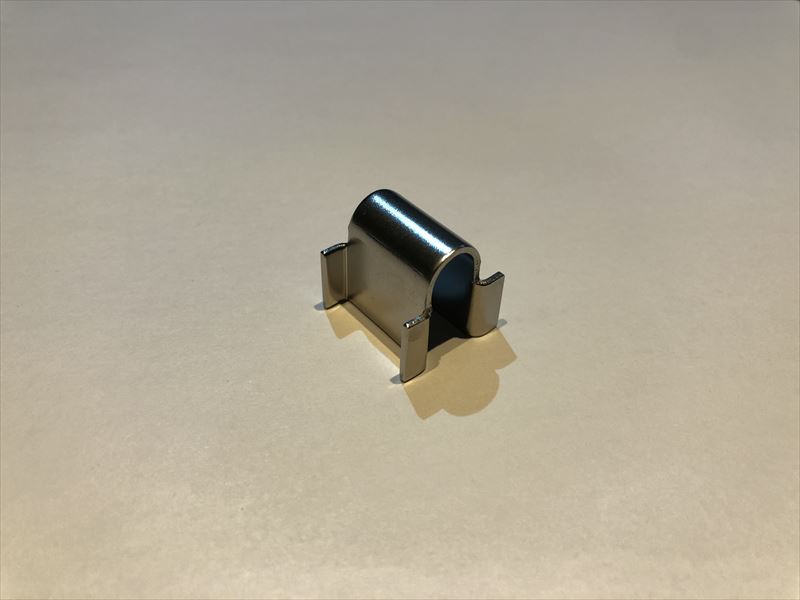

そこで、弊社では上の写真のような金属製のスペーサーカラーを制作しました。

上の動画はオリジナルシフトカラーを取付けた後のものです。Beforeの動画と見比べて頂くと、全体的なガタが減っているのがハッキリとおわかりいただけると思います。シフトタッチもダイレクトなものになりました。
