seven160　リアアクスルシャフト点検

今年の冬に参戦したK４GPの後、メンテナンス中のSEVEN160ですが、今回はリアアクスルシャフトを分解・点検しましたので、ご紹介致します。

先ずはライブアクスルを取り外し、左右からドライブシャフトを取り外していきます。

取り外されたドライブシャフトです。こちらは曲がりや振れなどはなく、スプラインにてデファレンシャルと結合していますが、特に異常は見られませんでした。

デファレンシャルキャリアとアクスルシャフトを止めているボルト８本を取り外せばすぐにデファレンシャル本体が出てきます。

取り外されたデファレンシャルキャリアです。今回の目的はアクスル全体の点検ですので、デファレンシャル本体も取り外していきます。

デファレンシャルを取り外すと見えるのがピニオンギアです。デファレンシャルに取り付けられているリングギアと接しているパーツで、かなりの負荷がかかる部分ですのでこちらも点検していきます。

デファレンシャル本体です。こちらもベアリングやリングギア、ケース内にいる遊星ギアも点検していきます。
一通り点検が済んだら組み付けを行い、リングギアと、ピニオンギアのバックラッシュの調整を行います。デファレンシャルの位置を調整することで双方の位置を調整し、ギアの歯あたり量を調整します。最後にデファレンシャル本体のプリロードの調整と回転トルクの調整を行いました。

ちょっと気になっていたアクスルシャフトからのブローバイの流出ですが、出口の裏側にバックプレートが設置されていませんでしたので、溶接にて追加しました。
次のレースは夏のK４GP12時間レースですので、それまでに車両各部の点検や改善を進めていきます。
ぜひ次回のＫ４ＧＰも期待して下さい！

2017年6月11日

サーキット走行後メンテナンス

今回はサーキット走行後のメンテナンスでブレーキパッドの交換をしています。

ブレーキパッドの残量が少なかったこともありますが、サーキット走行で酷使されたブレーキローターは、磨耗とヒートクラックがかなり進行していましたので、ローターも交換していただくことになりました。今回お客様にはEBCのブレーキローターとENDLESSのブレーキパッドをチョイスしていただきました。

サーキットでのスポーツ走行後や走行前は、こまめな点検や消耗部品の交換をすることで、走行中のトラブルを減らし、車両の負荷を軽減することができます。愛車をながく楽しむためには、定期的なメンテナンスが欠かせませんね。ぜひウィザムカーズにご相談下さい。

2017年6月5日

FACTORY便り No.98 ブルックランズスクリーン続々

間もなく１００回目！に到達するＦＡＣＴＯＲＹだよりです。最近はブルックランズスクリーンの取付が増えており、先日も内藤メカニックがSEVEN160に取付致しました。

純正ウィンドスクリーンでしばらくの間ドライブを楽しんで頂きましたが、今が一番セブンを気持ちよく走らせられる季節ですから、潔く交換となりました。

先日のブログで交換作業の詳細はご紹介済みですね。純正ウィンドウスクリーンを取外したらバンドを借り合わせして…

バンドの加工を行います。バンドには形状が２種類ありますが、写真のものは従来のウィンドスクリーンと同じ位置にバンドがくるタイプです。

このようにワイパーの軸がバンドの前に残っています。このタイプならスタンダードなウィンドスクリーンに戻してワイパーを使用することもできます。また、ワイパーモーターなどもすべて撤去して徹底的に軽量化したい！という場合は、ワイパー軸の穴を隠す位置にくるタイプのバンドもあります。

最後にワイパーの軸にキャップをかぶせて完了です。ブルックランズはクラシックな印象のスクリーンですが、スーパーライト系のエアロスクリーンでのドライブも、この季節は最高です。ぜひお気軽にご相談下さい。

2017年6月1日

WAKO’S 2-ELEVEN クラッチ点検作業　part2

今回は前回ご紹介したWAKO’S 2-ELEVENのクラッチ点検作業の続きを紹介します。

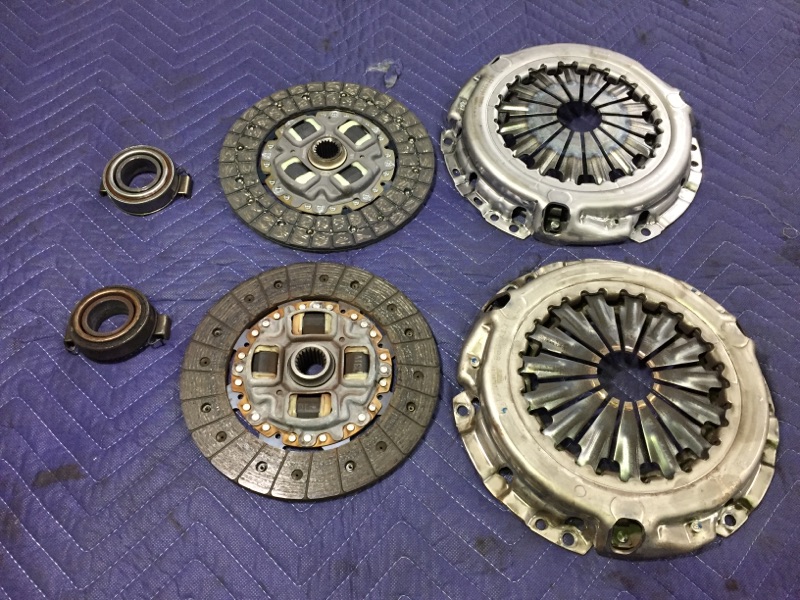

前回のブログでご紹介した様に、クラッチカバーの再使用は不可能ですので当然交換ですが、せっかくギアボックスを降ろしてクラッチを分解していますので、同時にクラッチレリーズベアリングも交換していきます。

今回組み込むクラッチカバーはTRD製の強化品です。実はロータスが2-ELEVENに純正採用しているパーツなのです。

組み込むと見えなくなってしまう部分ですが、TRDのロゴがかっこいいですね。

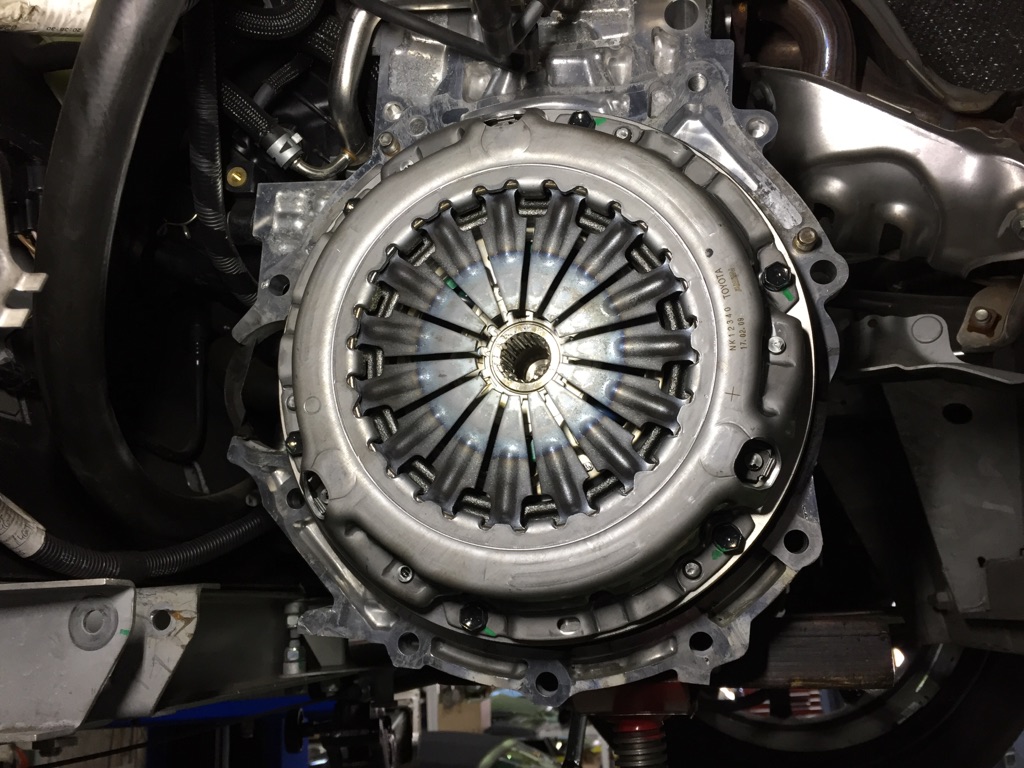

カバーを組み付けたらミッションを乗せて完成です。エリーゼ系のクラッチ交換のみなら一日も掛かりません。2-ELEVENなら作業性もいいので、更に早く終わりますね。
クラッチは徐々に磨耗していく部品なので変化に気が付きにくく、気ついたときにはクラッチが滑りかけということも少なくありません。当店ではご入庫いただいた車両を点検する際に違和感を感じた場合、オーナー様に状況をお伝えするようにしていますが、走行距離が伸びてきている方や、スポーツ走行が好きでサーキットやワインディングによく行く方は、一度点検してみてはいかがでしょうか。
純正パーツ以外にも様々なパーツを取り付け可能ですので、気になった方は是非ご相談ください。

2017年5月26日

SEVEN 270 ブルックランズスクリーン取付 PART2

今回は前回に引き続き、ブルックランズ・スクリーンの取付作業をご紹介します。

先ずは前回穴あけ加工を済ませたバンドを車体に仮置きして、ブルックランズのスクリーンとセンターミラーを取り付けていきます。

取付が終わったら、

敷物を外してボディとのフィッティングを確認、問題がなければ固定します。

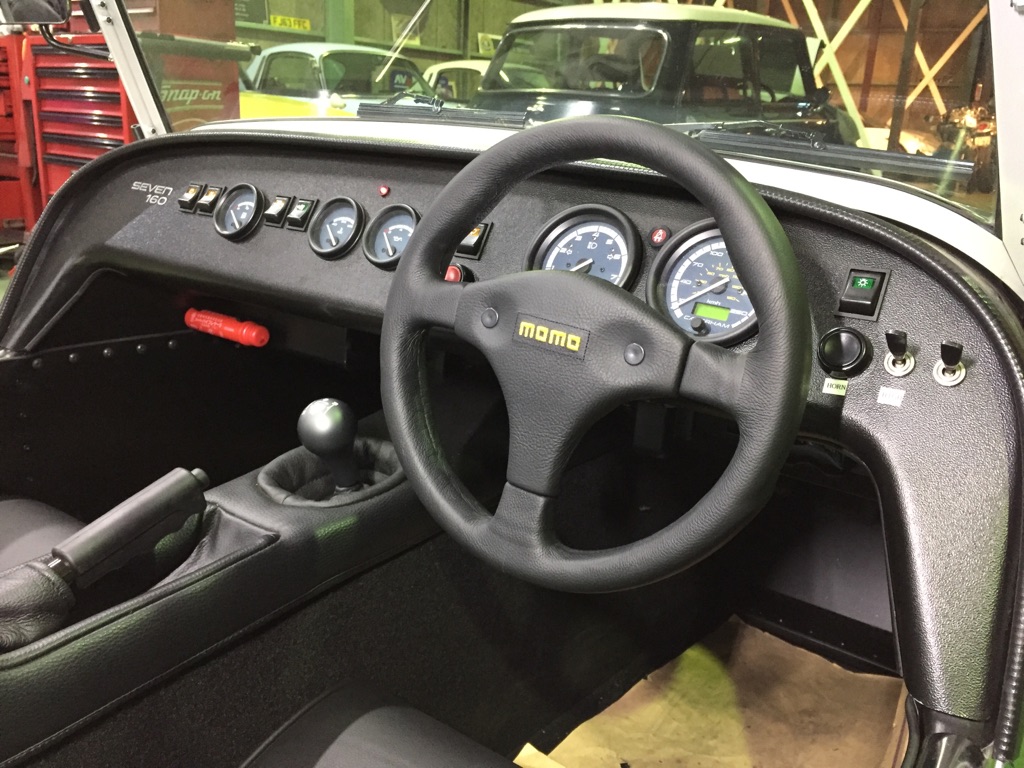

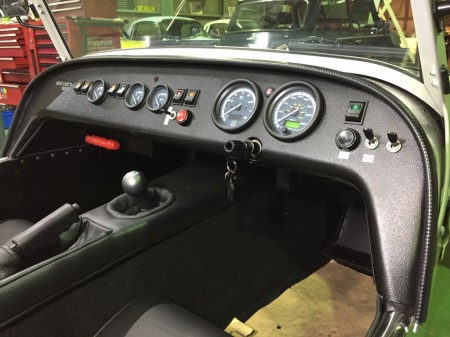

運転席からの風景はこんな感じです。センターミラーの可動域の調整と、スクリーンの調節をしたら取り付けは完了です。

続いてサイドミラーを取り付けていきます。オーナー様には当店オリジナルのアタッチメントを使用した、フォールディングミラーを選んでいただきました。

ミラーステーの基部に回転機構があるので、万が一ミラーが何かに接触した場合でもミラーが内側に回転し、車体へのダメージを防止することができます。
ＳＥＶＥＮのオーナーの皆様！今の季節は思い切ってレーシング・スクリーンで新緑の中をドライブしてみませんか。

2017年5月20日

SEVEN 270 ブルックランズスクリーン取付 PART1

今回はSEVEN 270にブルックランズのスクリーンを取り付けましたので紹介させていただきます。

先ずは純正のエアロスクリーンを取り外していきます。スタンダードなウィンドスクリーンを装着していない車両は、ブルックランズをマウントするバンドを取り付けるための穴がスカットル側面に空いていないので、そちらの加工も必要になってきます。

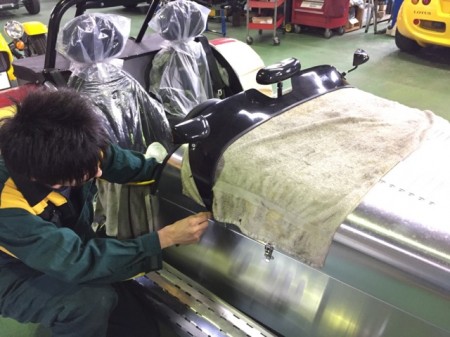

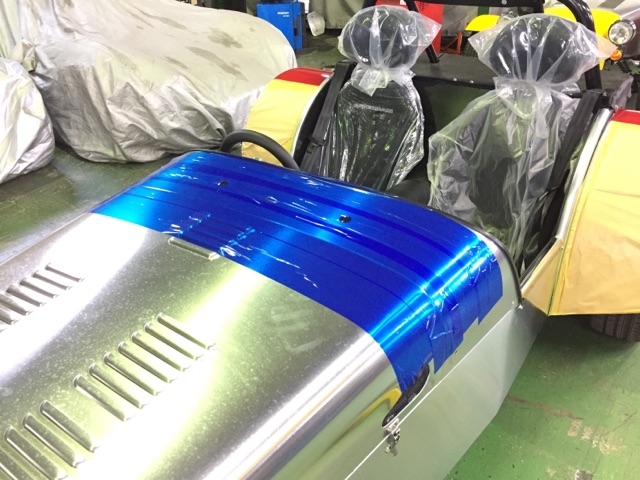

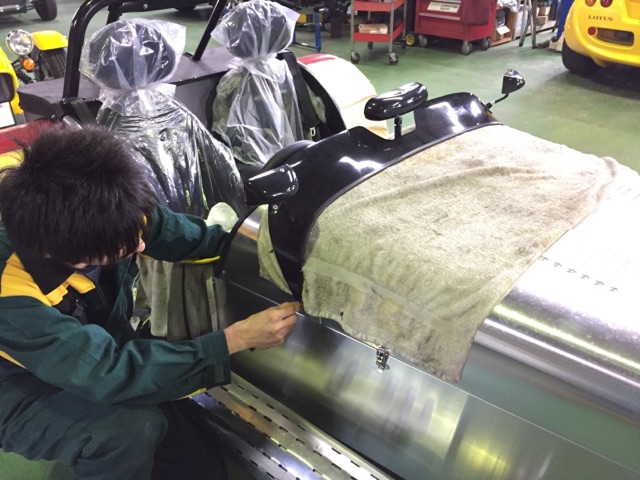

エアロスクリーンを取り外したら、しっかり養生を行い、スカットルに穴を開ける準備をしていきます。

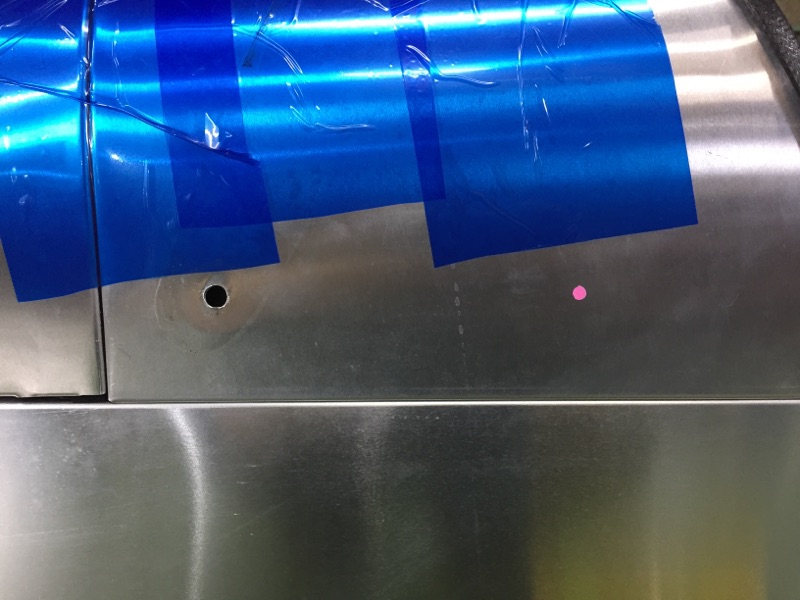

穴あけ加工は特に慎重に行います。アルミパネルと切子が擦れるだけですぐに傷になってしまうので、ドリルの刃を立てる場所にも養生が必要です。

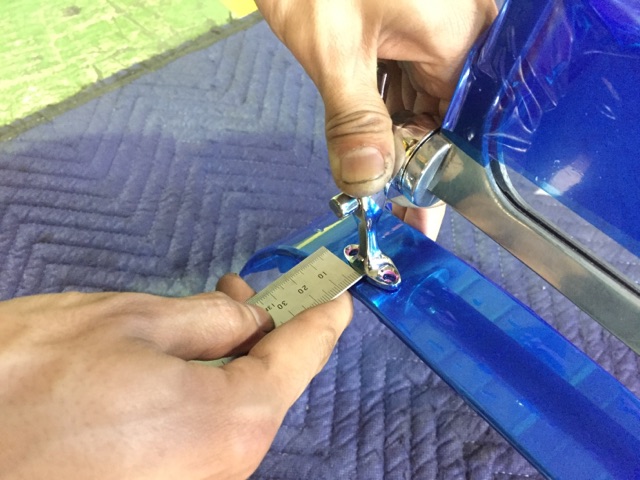

バンドの取り付け穴の後は、ブルックランズのスクリーンをバンドに取り付けていきます。こちらもアルミへの加工となるため、慎重に位置決めと穴あけを行います。

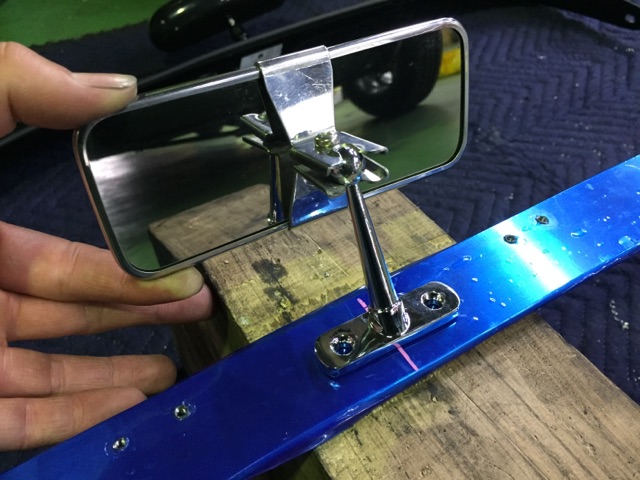

オンダッシュタイプのセンターミラーも同じように取り付けていきます。
今回のご紹介はここまでになります。次回は車体への取り付けをご紹介します。

2017年5月19日

WAKO’S 2-ELEVEN クラッチ点検作業

今回は5月7日の袖ヶ浦走行後クラッチの踏みごたえに違和感を感じた2elevenのクラッチ点検のご紹介です。

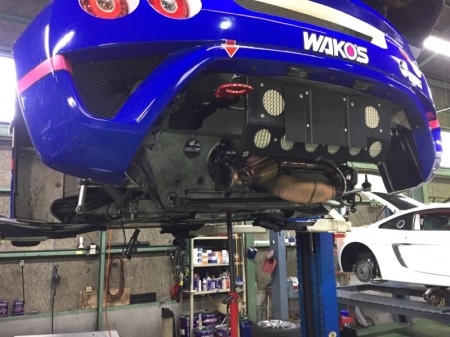

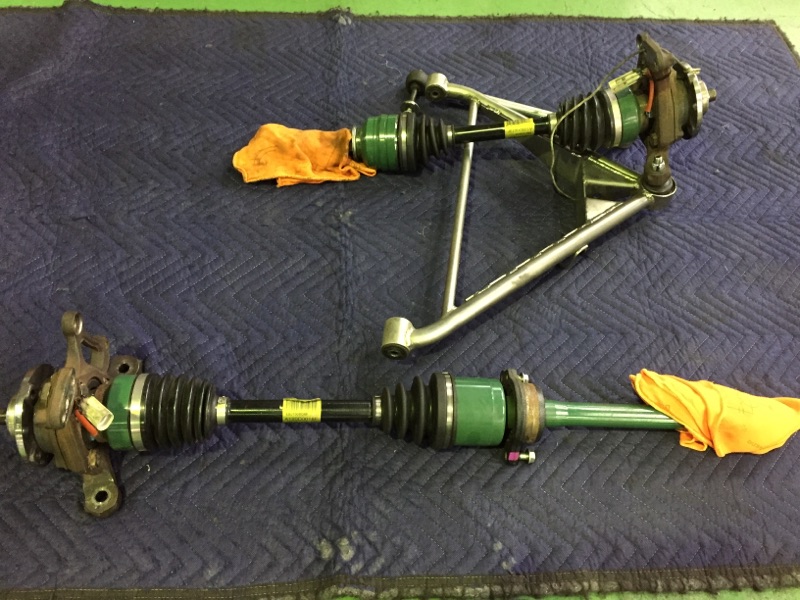

まずはサスアームやドライブシャフト等、足回りを分解していきます。

作業に無駄がないよう必要最低限のパーツのみ外していきます。
エリーゼやエクシージと違い、２イレブンは開口部が広いので作業がとても捗ります。

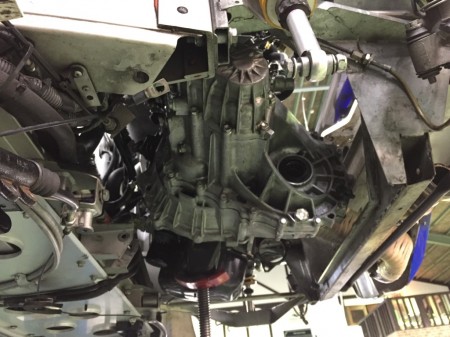

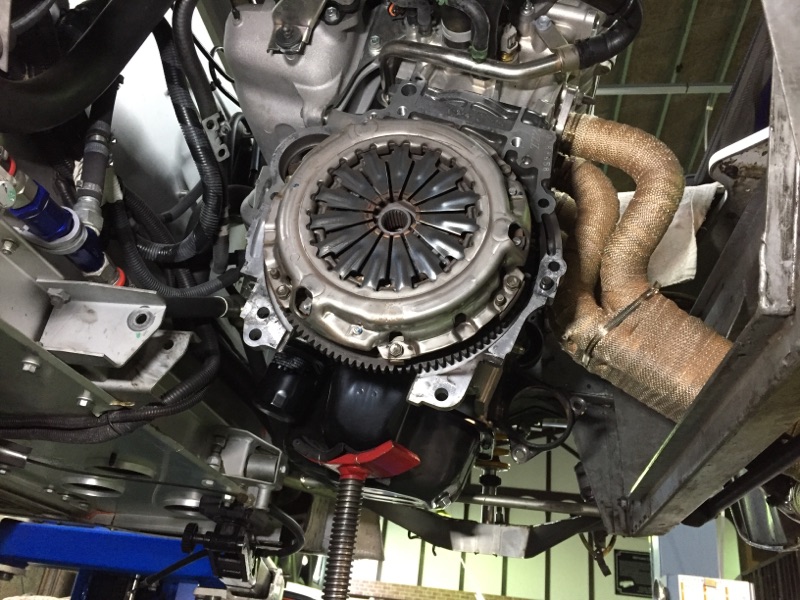

ギアボックスとベルハウジングを分離して、クラッチが露出しました。目視による点検だけではわかりませんので、クラッチディスクの残量を確認するために取り外します。

まずは一番怪しいクラッチディスクの磨耗点検を行います、しかし0.3mmほどしか削れていなかったため、他の部分も確認します。

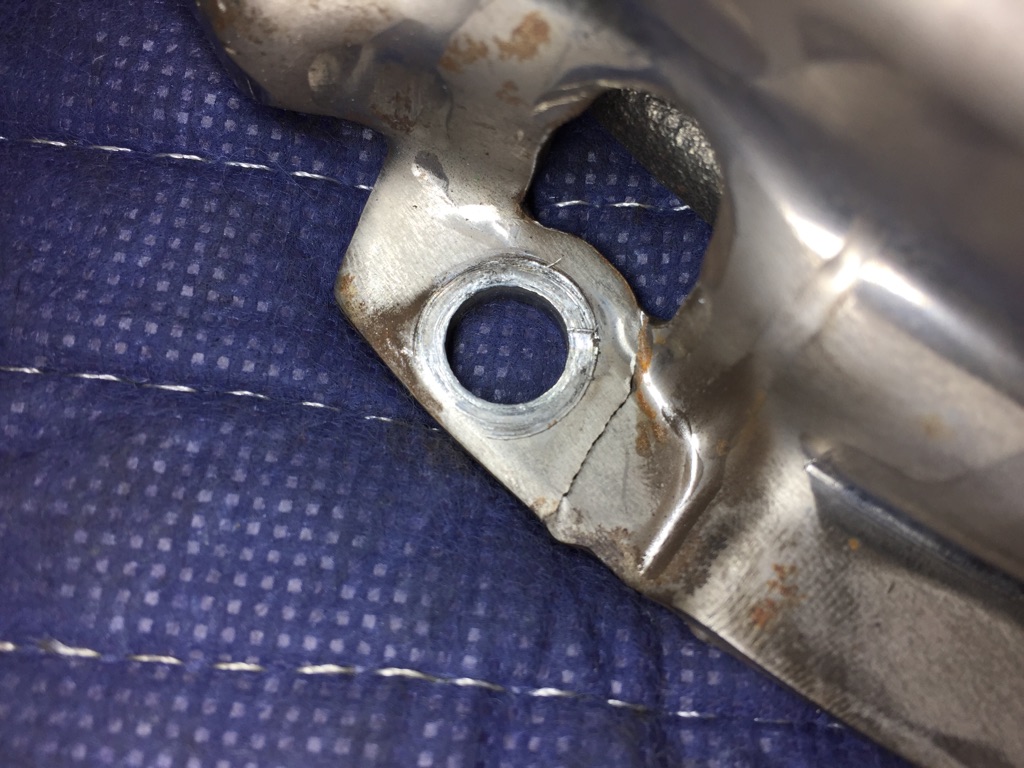

クラッチカバーを確認してみると、６本ある取り付けボルト穴のうち２箇所にクラックが入っていました。クラッチペダルに感じられた違和感の原因はこれだと思われます。やはりサーキット走行だけを繰り返してきた車両ですので、高い負荷による車体各部の疲労は無視できないレベルですね。定期的な点検の重要さをあらためて実感しました。
次回は部品交換作業をご紹介したいと思います。

2017年5月14日

エリーゼMk1　ウォーターラインホース交換

今回はエリーゼMk1のラジエーターホース交換を紹介させていただきます。

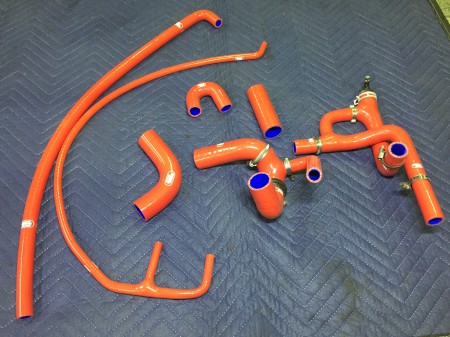

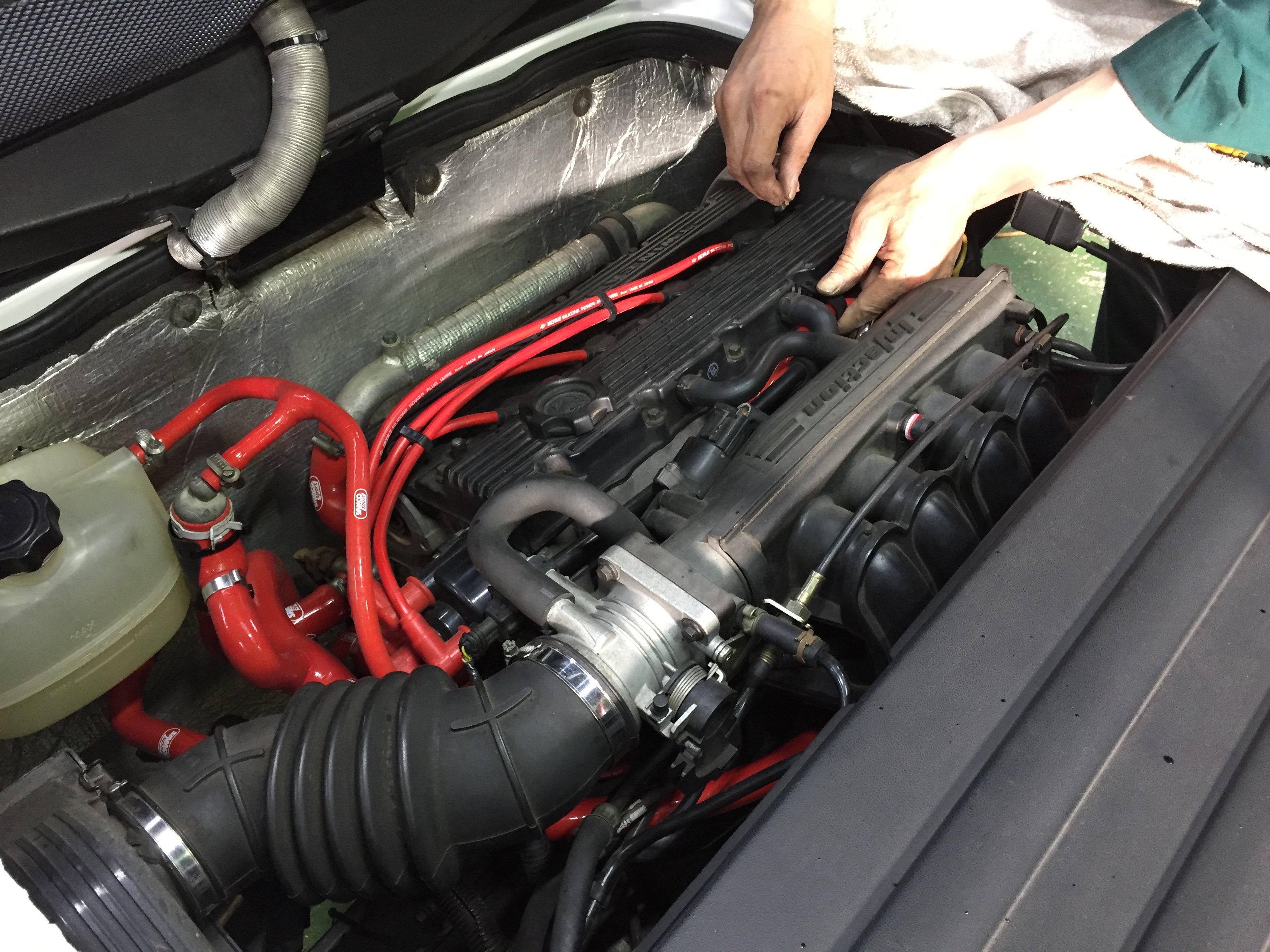

エンジンルーム内でホースからのクーラントの漏れが見つかり、当初は純正部品での修理も検討しましたが、最終的にお客様に選んで頂いたのは、SAMCO製のシリコンウォーターラインホースキットです。
エンジンルームやフロントセクションのホース類全体に経年劣化が進行しており、漏れ箇所だけの対策ではなく、ウォーターライン全体のリフレッシュが必要と判断されたためです。

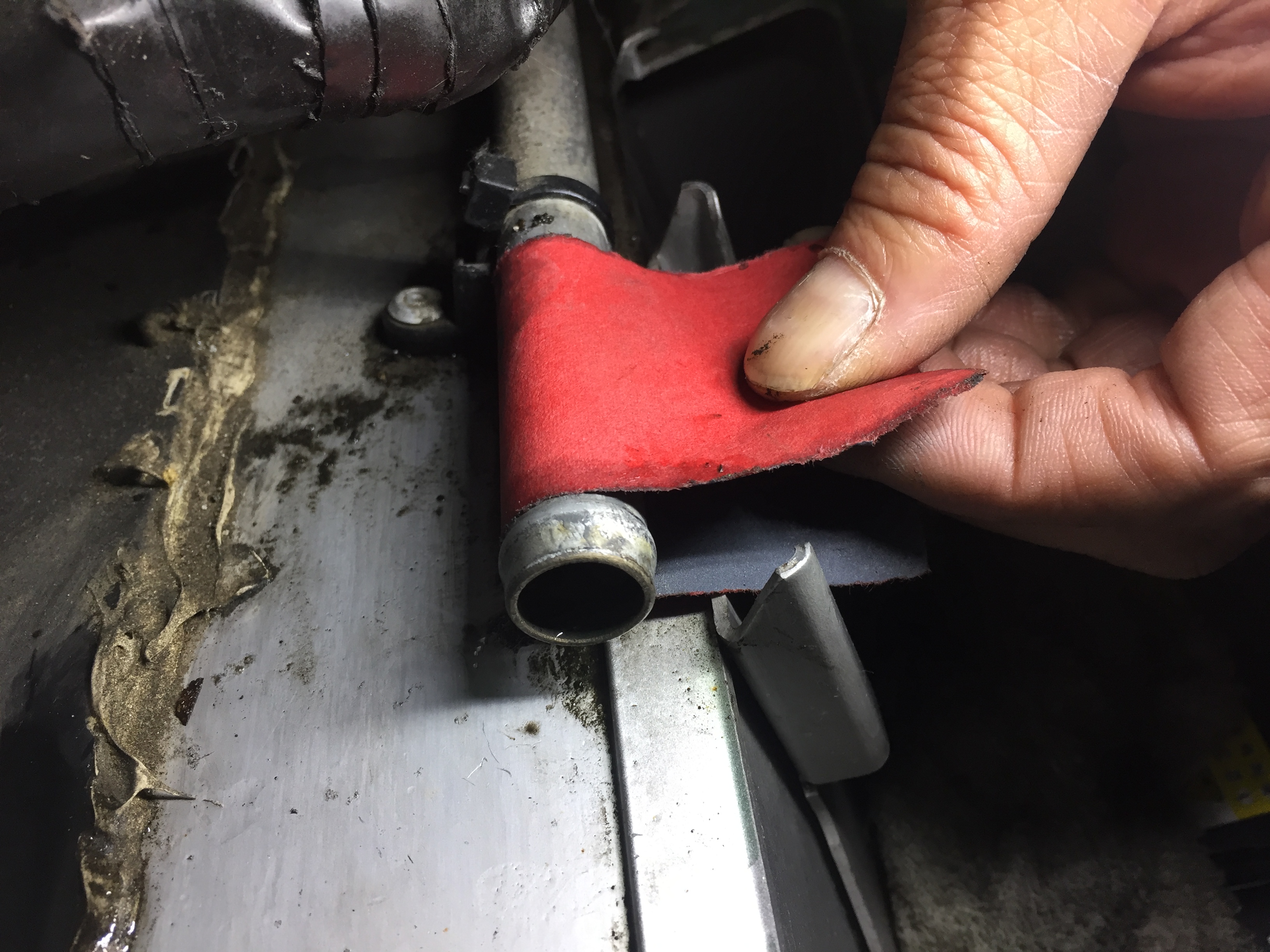

実際に作業を始めてみると、ホース交換の前に一手間必要な状況でした。既設のホースを外したところ、アルミパイプの接続部分の表面がかなり荒れており、このまま接続するとホースにダメージが及ぶ心配がありますので、サンドペーパーで研磨しました。

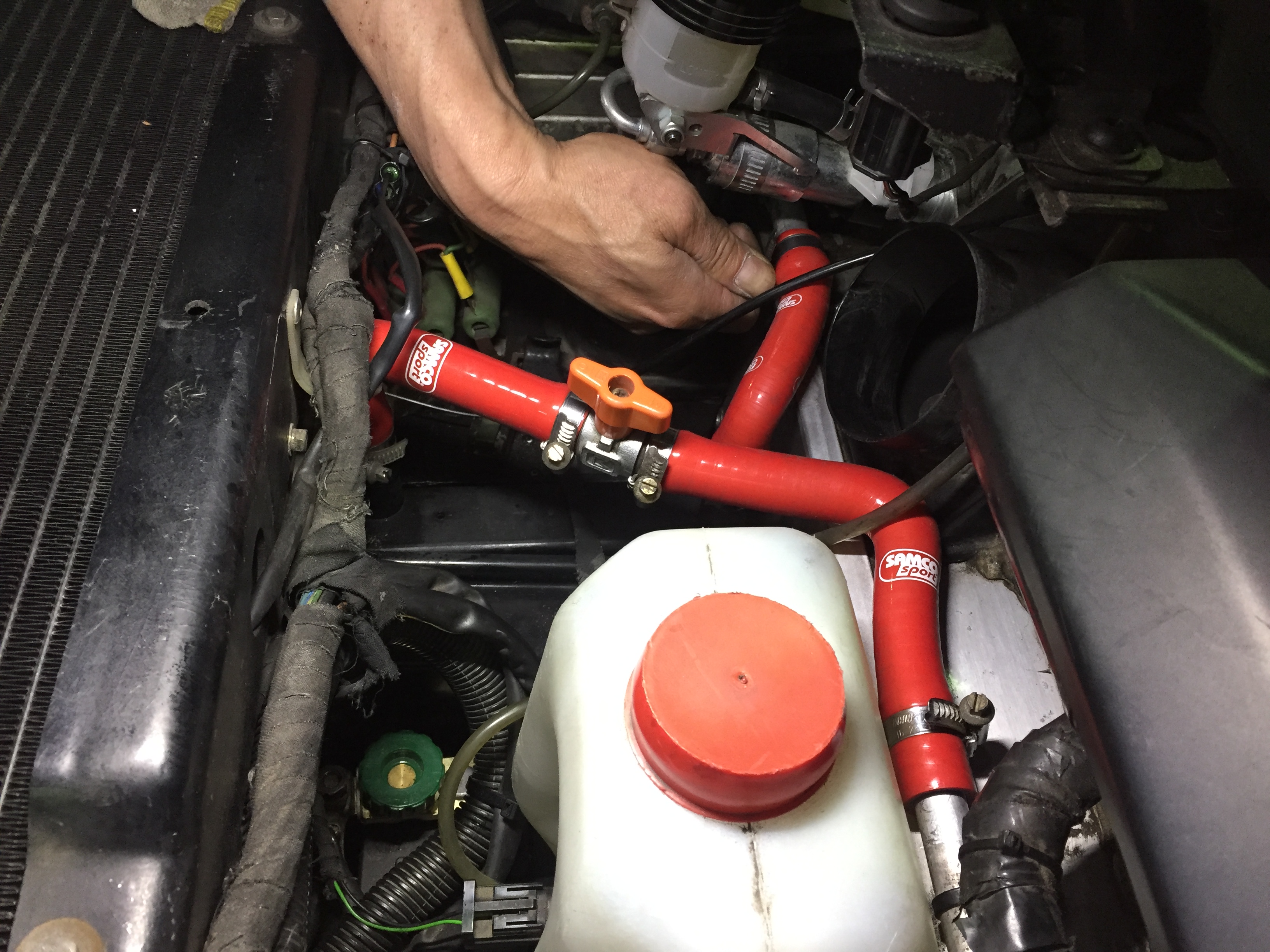

フロントセクションのヒーターホースもすべてシリコン製に交換しました。エリーゼMk1ではお馴染みのヒーターストップバルブもちゃんと移設してあります。
ローバーエンジン世代は最終モデルでも既に10年経過しており、ホースなどは劣化が進行しているせいか、昨年からホース交換を依頼されるお客様が増えてきました。クーラントの減りが気になってきた方や、これからもエリーゼを長く楽しんでいくために長期的にメンテナンスをお考えの方はぜひご相談下さい。

2017年5月6日

FACTORY便り No.94　エリーゼのドライブシャフト交換

GW中はお休みを頂いておりましたが、本日からウィザムカーズは通常営業いたします。

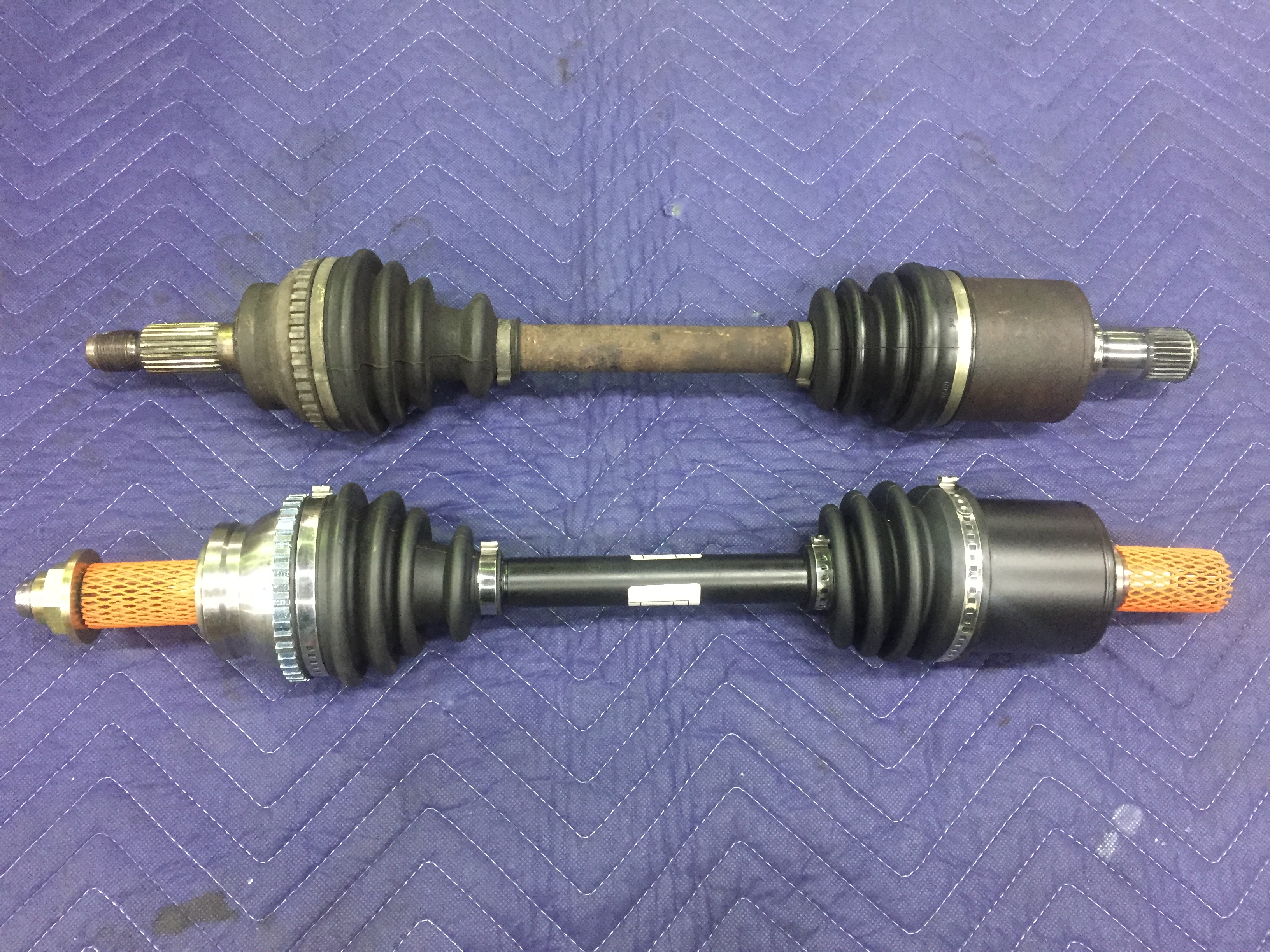

本日はＭｋ１世代のエリーゼのドライブシャフト交換をご紹介します。今回の車両は、走行距離が伸びてきていることと、長い間レースで使用されてきたためCVジョイントにガタが出始めてしまっていたことから、グリス交換ではなくドライブシャフトのアッセンブリ交換させていただきました。

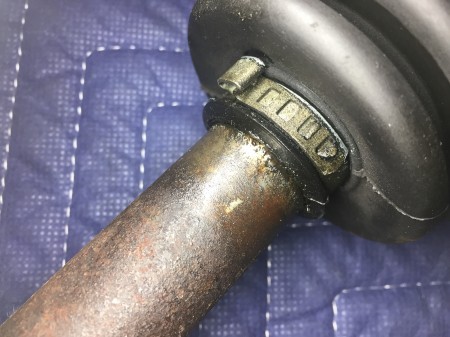

見た目だけではわかりませんが、アウター側のCVジョイントは、回りが渋く、ガタが出始めていました。

こちらは右側です。今回はこちら側も新品に交換します。

回転するドライブシャフトブーツからグリスが飛散して、サブフレームに付着していました。

マフラーが近くを通る部分のブーツは、熱によりどうしても劣化が早くなってしまうので、こまめなチェック及び、ブーツ交換などが必要になってきます。

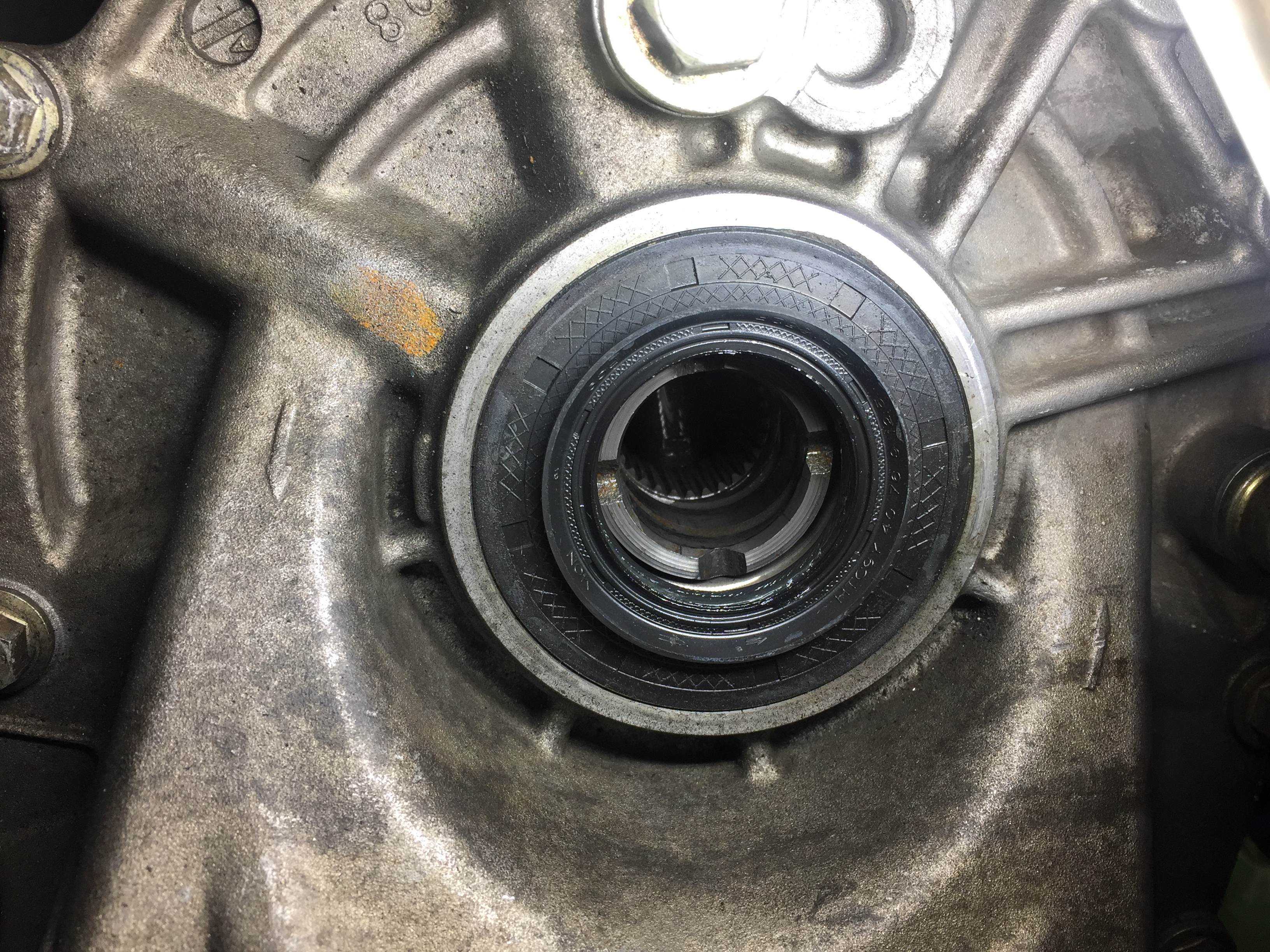

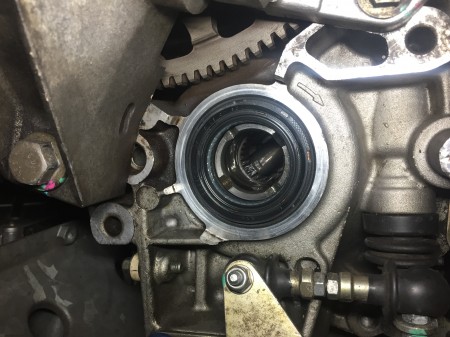

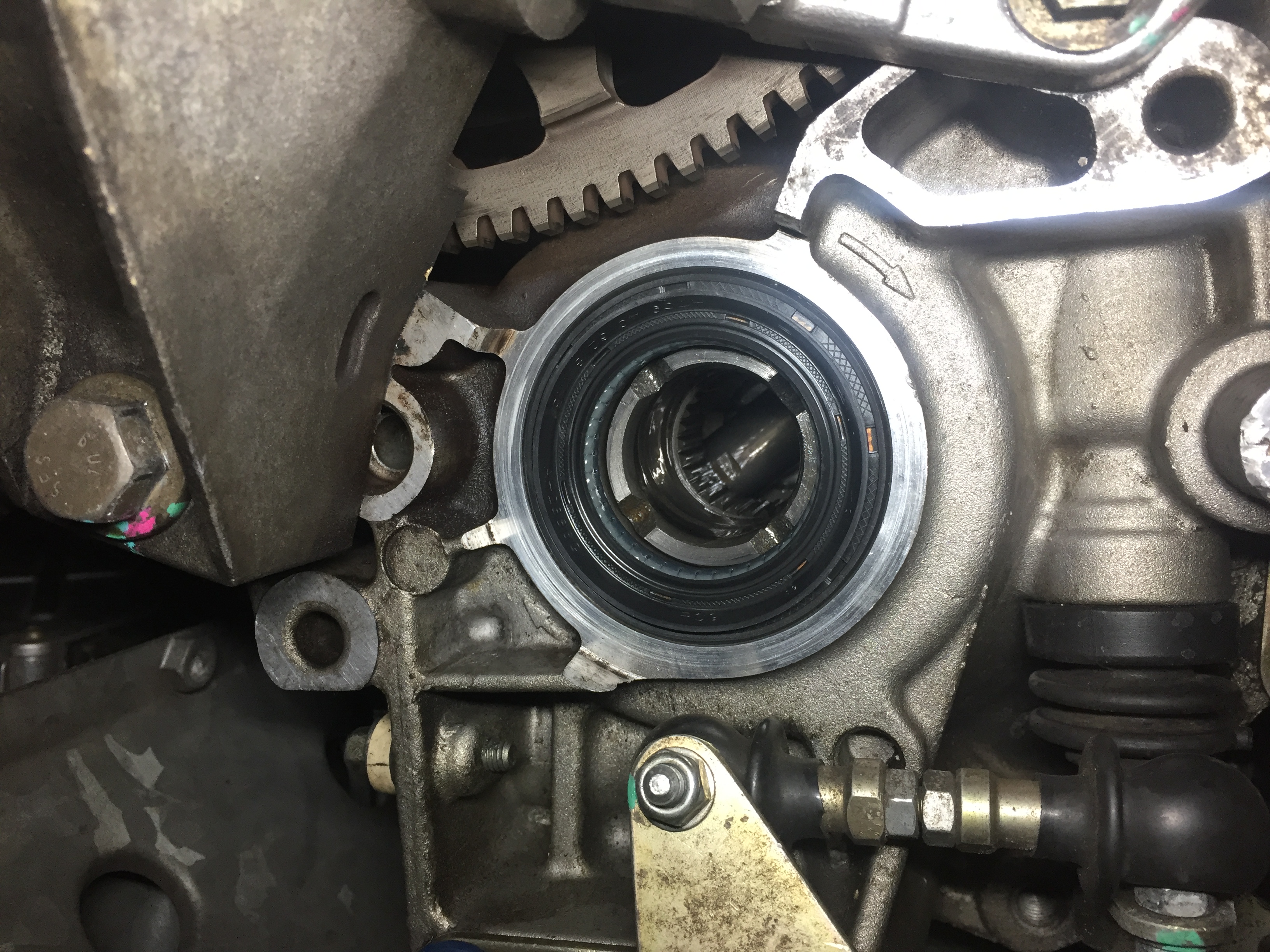

ドライブシャフトを脱着しましたので、同時にデフサイド・オイルシールも新品に取り替えます。
交換後に試乗を行い、今まで出ていた異音が消えたことを確認、オイル漏れのチェックをして作業完了です。
今回は走行距離や今後のレース使用のことを考え全体交換というかたちを取りましたが、1シーズン毎にＯ／Ｈを行うとトラブルも減らせていいですね。
ローバー系のエリーゼは走行距離や時間経過を考慮すると、各所のメンテナンスやＯ／Ｈが必要な時期に差し掛かっておりますので、ぜひお気軽にご相談下さい。

2017年4月18日

GINETTA　G4レースシーズンのメンテナンス　part3

少し時間が空いてしまいましたが、今回は前回に引き続き、クラッチの取付及びエンジン搭載を紹介致します。

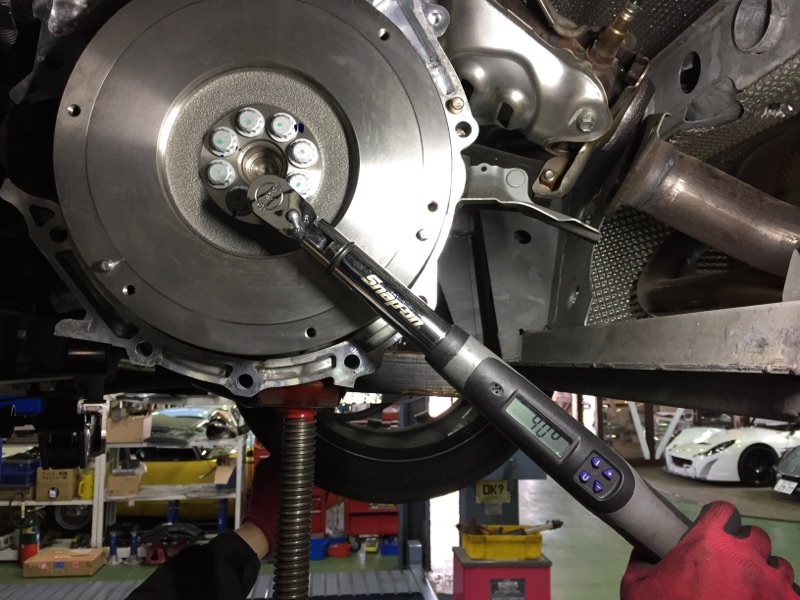

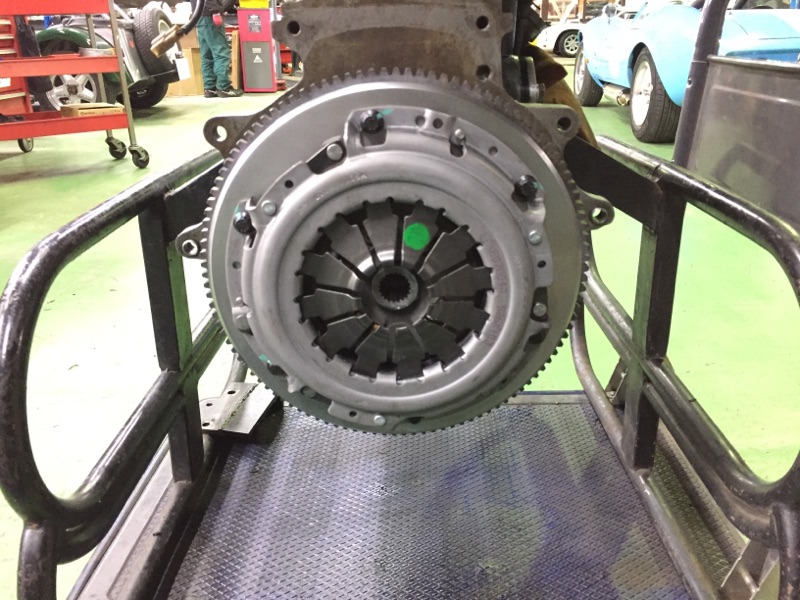

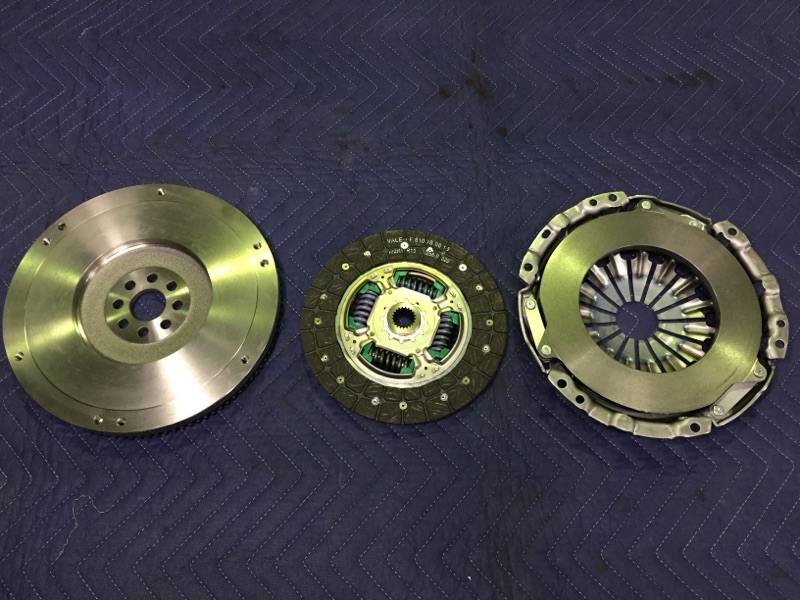

こちらが新品のクラッチ及び、フライホイールです。ボルト類も全てAPRの強化パーツに変更しました。

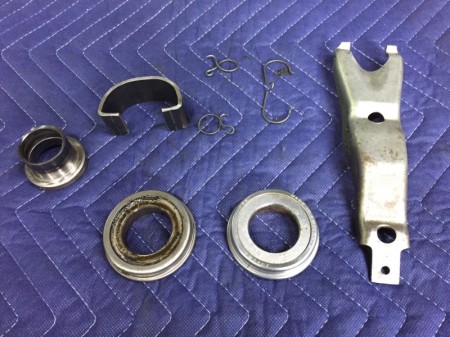

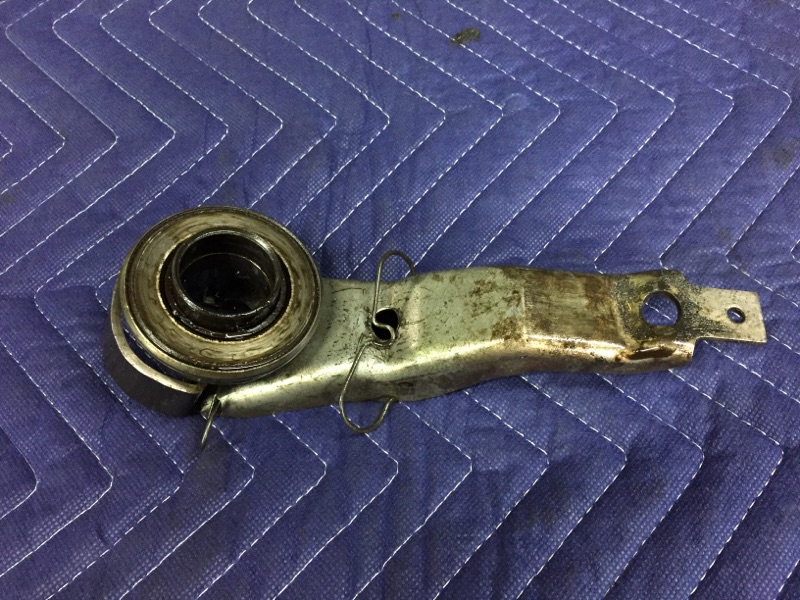

こちらはクラッチ分解時に同時に点検するクラッチレリーズ機構です。

分解してみましたが、エリーゼのクラッチと比較して部品点数がほんの少し多いですね。レリーズフォークや構成パーツにクラックや摩耗がないことを確認し、グリスアップ&組付けをしていきます。ベアリングは交換です。

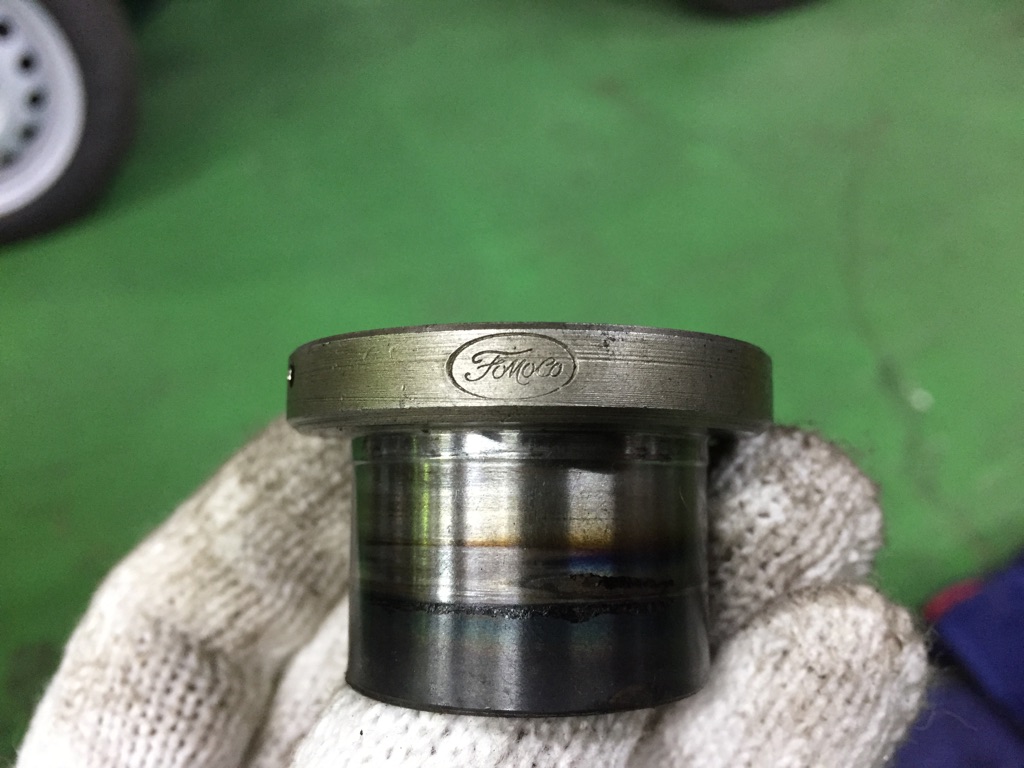

エンジンブロックやトランスミッションがフォード製のため、随所に「Ford」や「FoMoCo」の文字が目に入りますが、レリーズの摺動部にも、ちゃんと小さなロゴが刻印されていました。

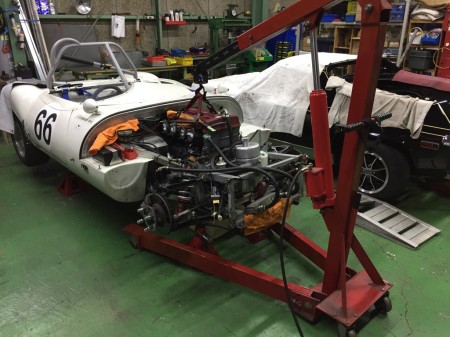

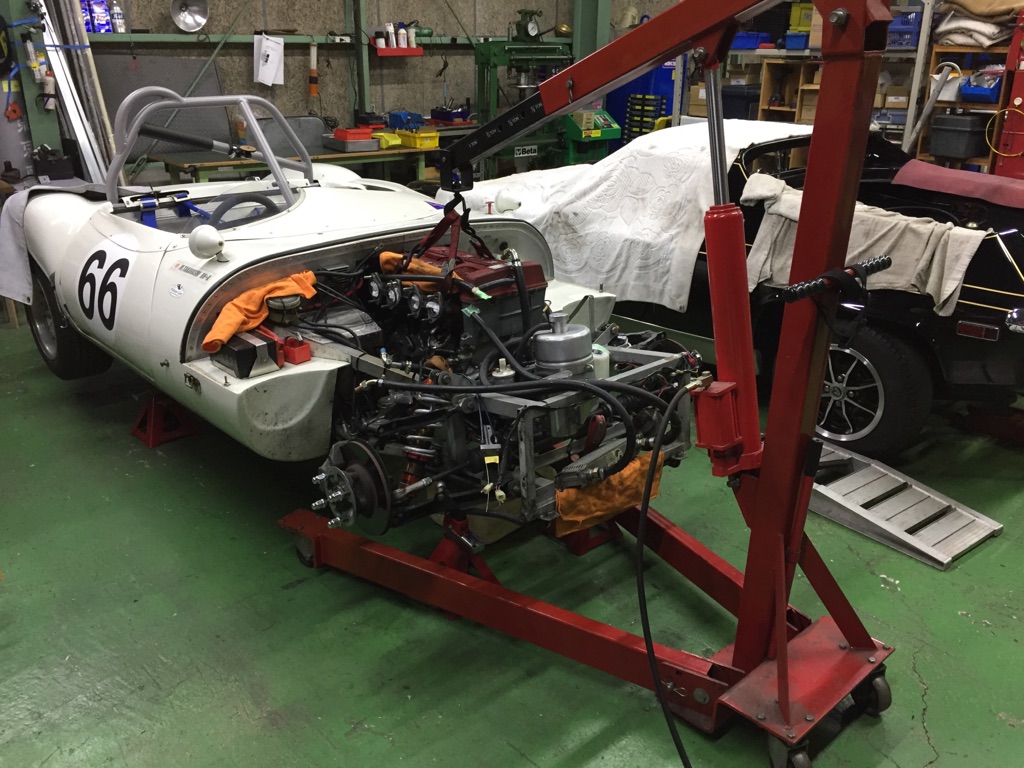

トランスミッションのインプットシャフトのスプライン部にもグリスアップを行い、早速エンジンを載せていきます。

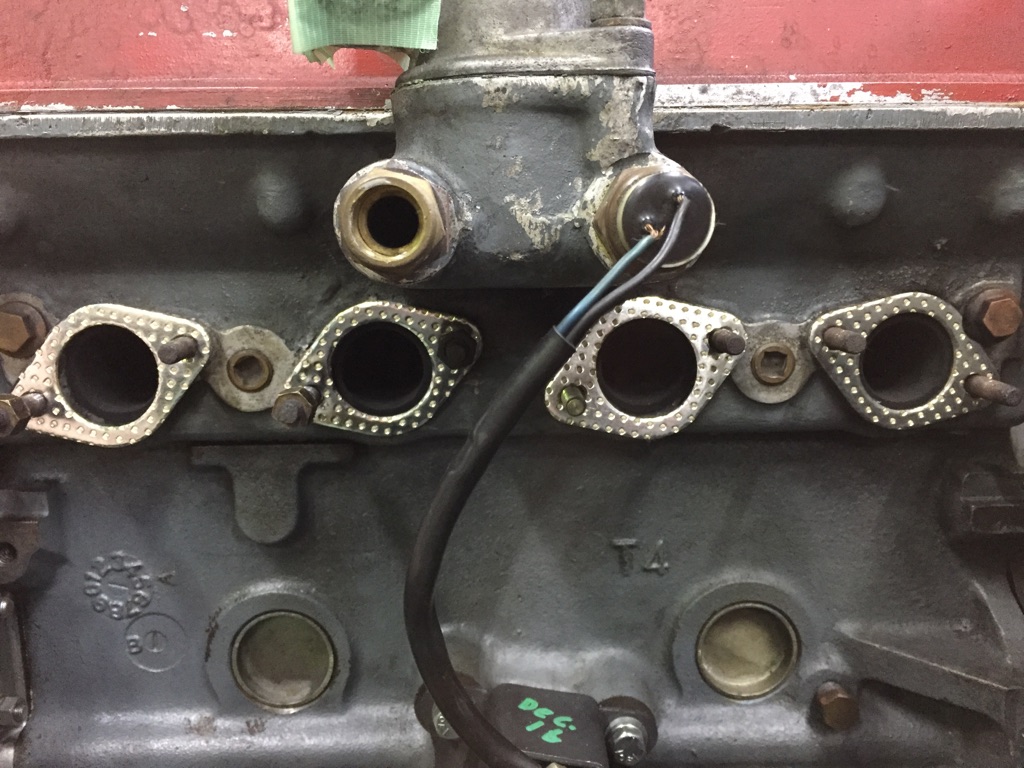

エキマニガスケットも新調し、補機類の取付と油脂類を充填したら、いよいよエンジンを始動します。

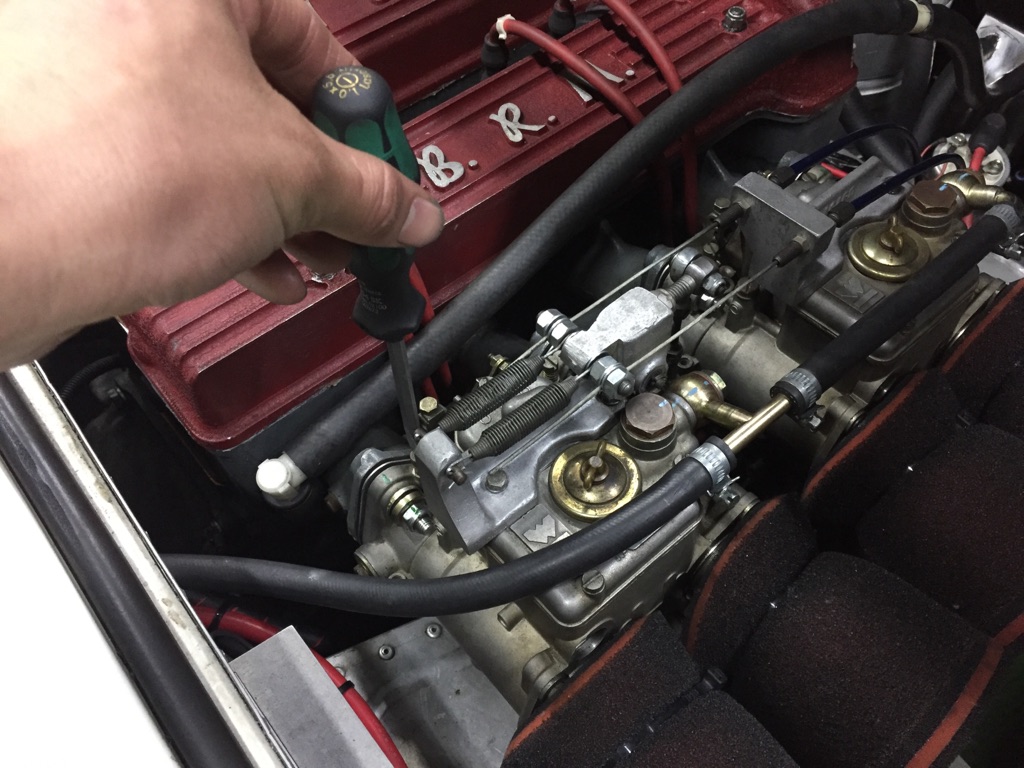

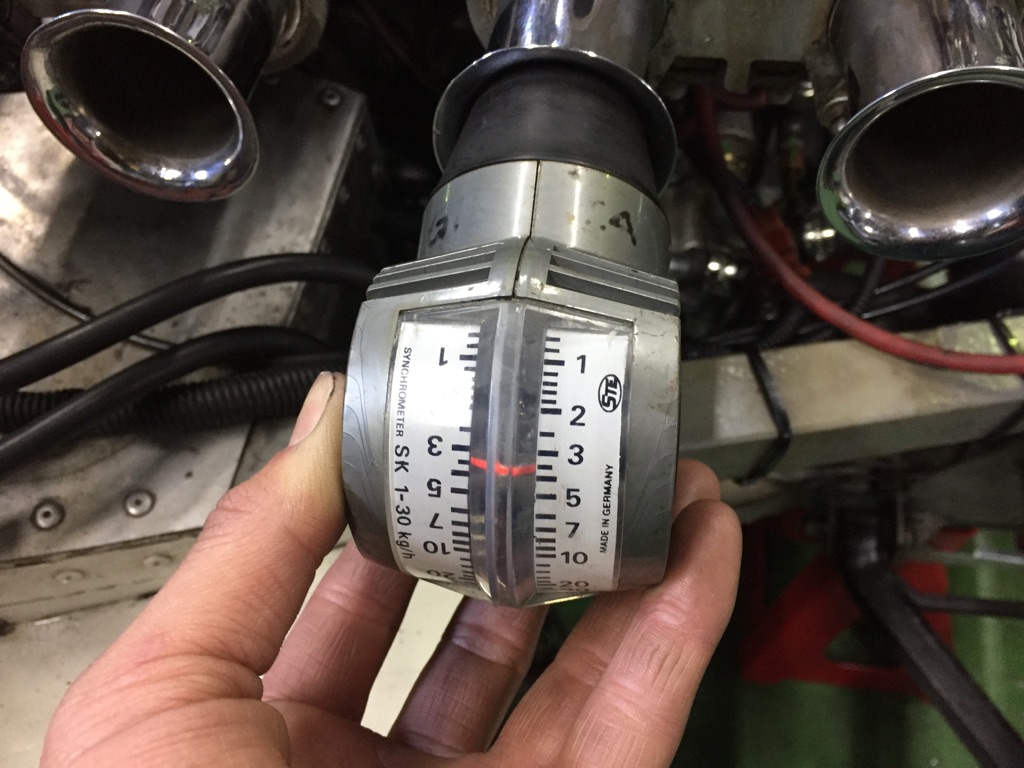

左右のキャブレターの同調と、ミクスチャの調整を行い、クラッチの作動とオイルの漏れが無いか等入念にチェックしていきます。

試乗を繰り返し、再びオイル漏れチェック及び、クラッチレリーズの微調整を実施して作業は終了です。。オイル漏れも止まり、サーキット走行の準備はこれで完了しました。4月に入るとツーリングやレースなどのイベントが増えるので、やっと春が来たという気持ちになります。花粉がつらい時期でもありますが、イベントに向けて準備は怠らないようにしないといけませんね。
