今回はエリーゼのブレーキマスターシリンダーの交換を紹介させていただきます。
最近は１ｚｚや２ｚｚなどトヨタ製エンジン世代のエリーゼの、ブレーキマスターシリンダーの交換作業が増えてきました。ブレーキマスターシリンダーが劣化してくると、ブレーキペダルを踏み込んでもキャリパーに油圧が伝わりにくくなり、ブレーキの効きが曖昧になってきます。しかしこの症状は徐々に進行していくので、オーナー様はなかなか気がつかず、他のエリーゼと乗り比べて初めて「あれっ」と感じることが多いようです。
上が新品のマスターシリンダー、下が取り外したマスターシリンダーです（色の違いは部品の供給時期による差です）。シリンダー内部のＯリングなどのシーリングが劣化し、油圧が逃げてしまうことが、ブレーキ性能が低下することの原因です。
同様の症状でもエキシージの場合は交換の際にフロントクラムシェルの脱着が必須ですが、エリーゼはフロントアクセスパネルを取り外すだけで交換作業が可能です。
トヨタエンジン世代のエリーゼ､エキシージでも、10年以上経過してきている車両が多くなってきています。マスターシリンダーの劣化は、走行距離ではなく年数や使用状況によって状態が様々ですので、ブレーキの踏み応えやペダルのストローク量などに違和感を感じている方は、早めの点検・交換をおすすめします。

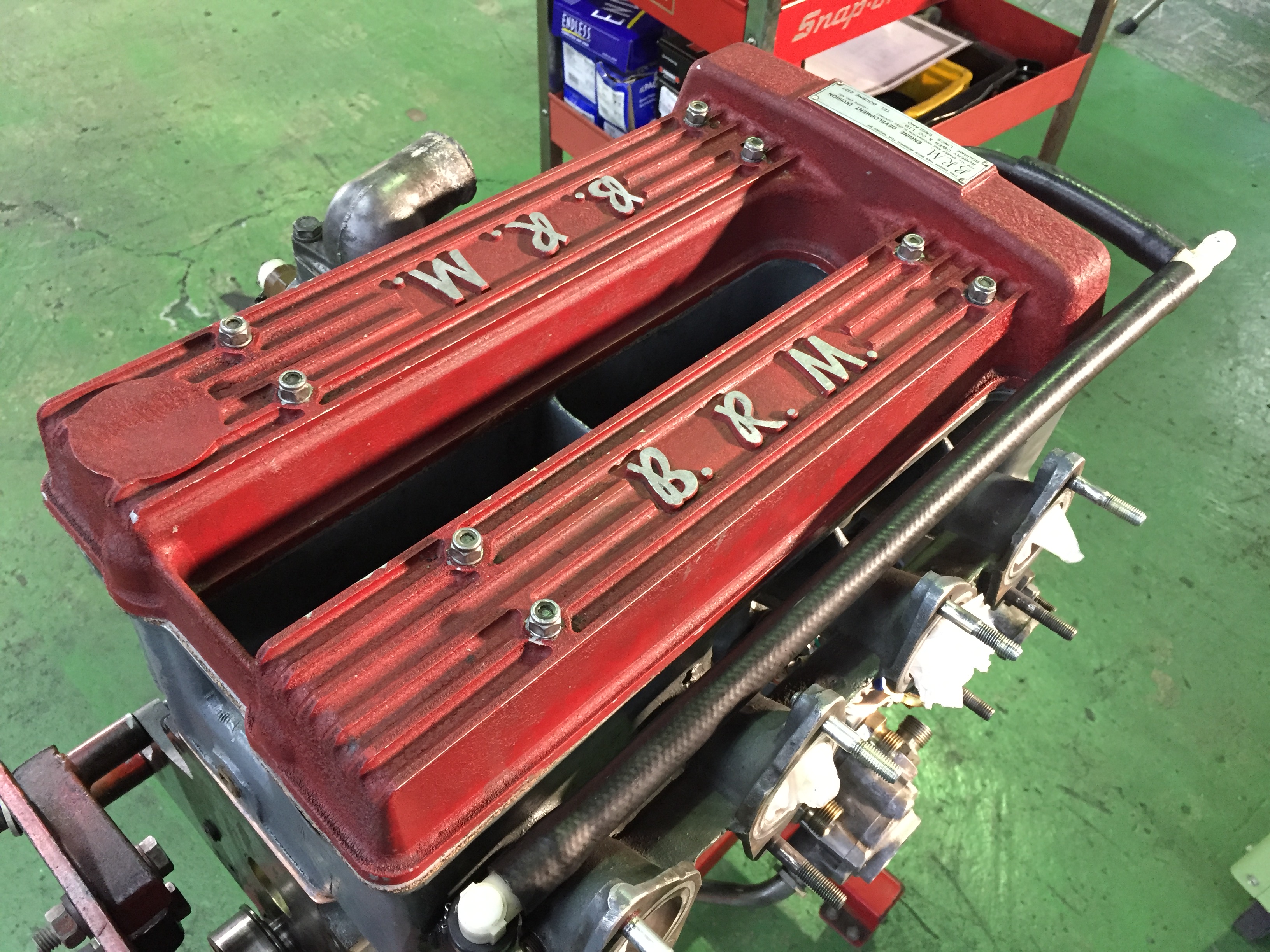

ロータスツインカム エンジンO/H Part2

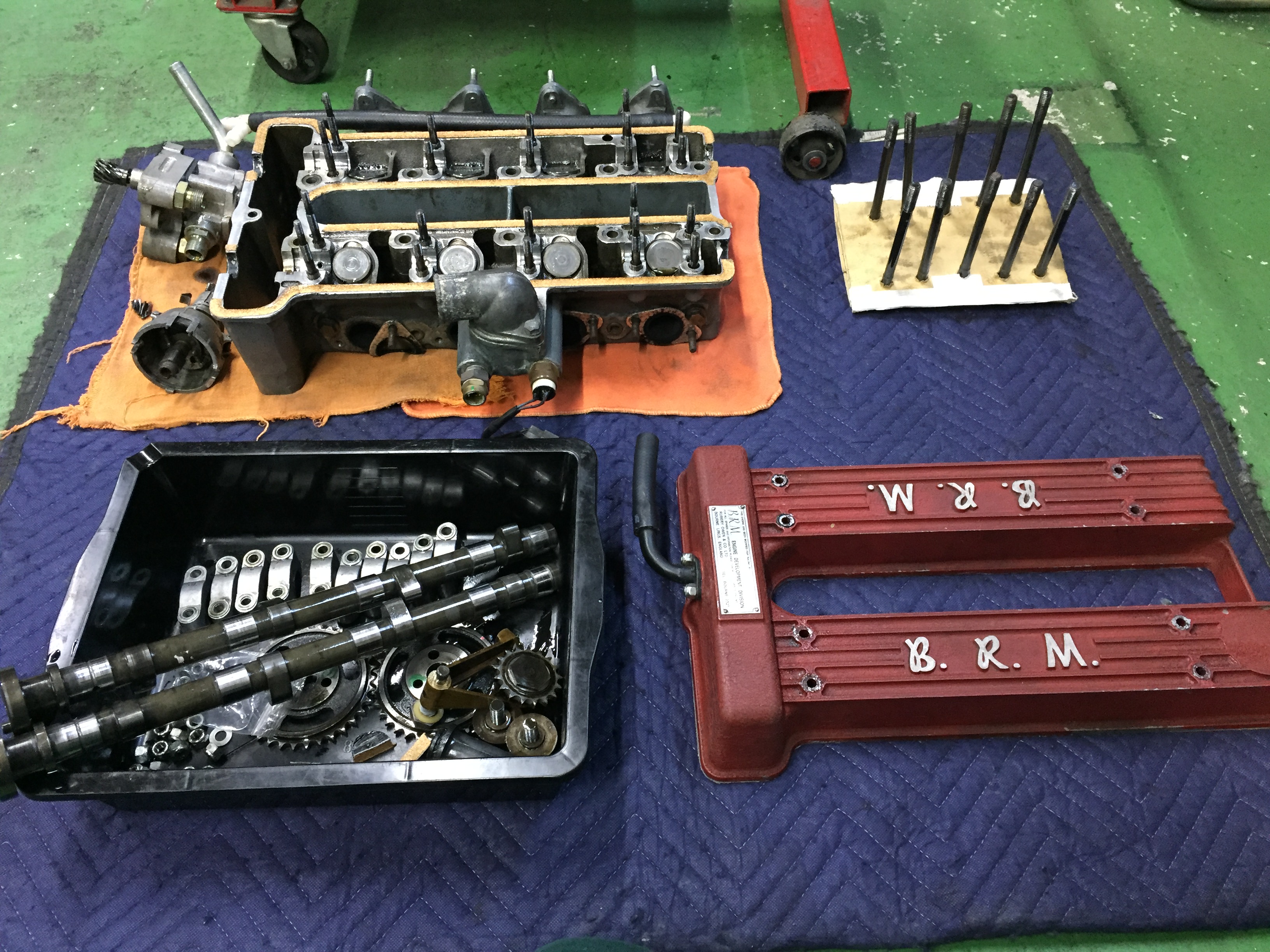

以前紹介したＬＯＴＵＳ Ｔ/Ｃのオーバーホール作業の続きをご紹介します。今回は、そもそも作業を開始する理由となった、ジャックシャフトの交換作業を紹介させていただきます。

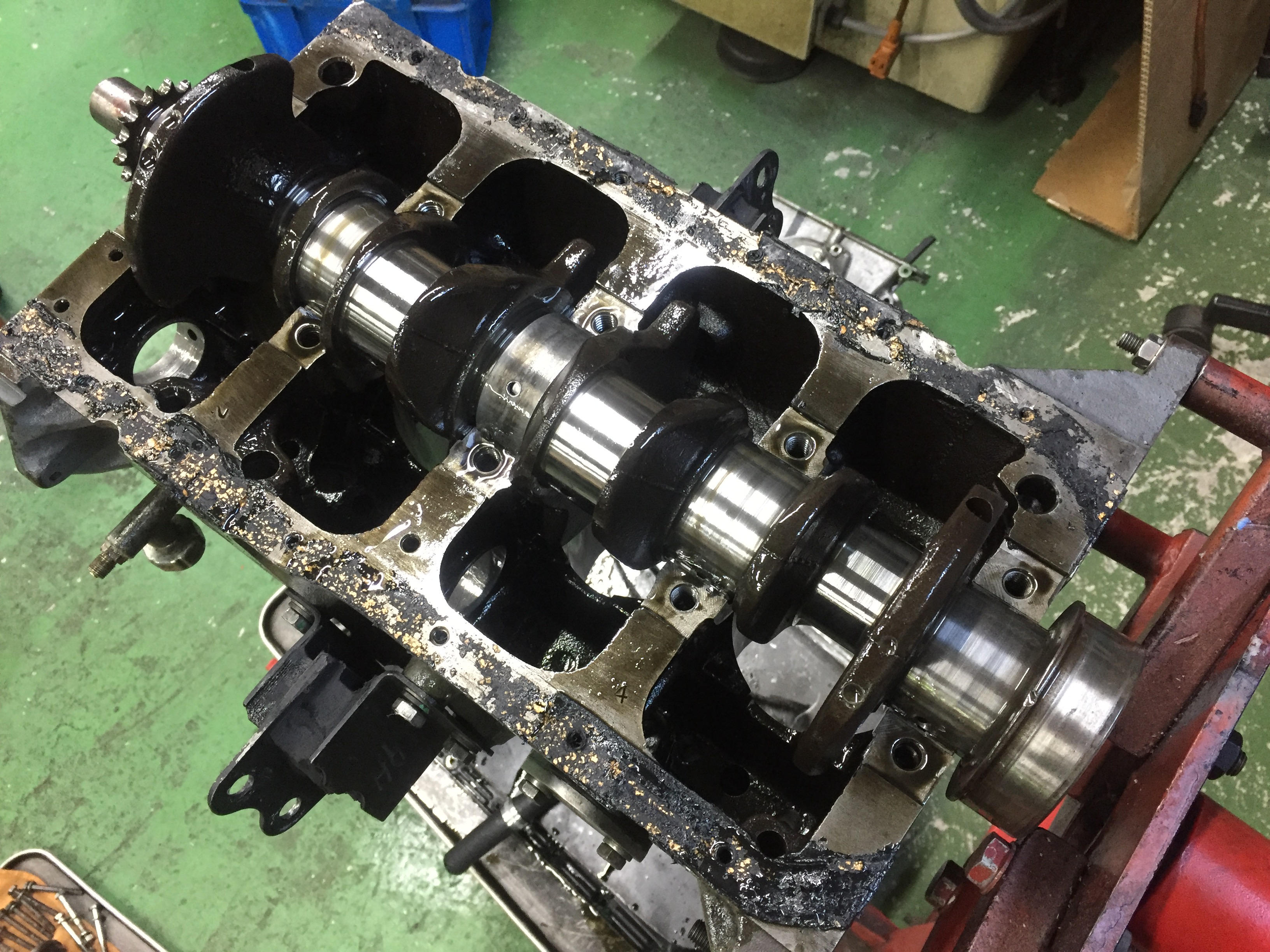

上の画像のスプロケットがついている部分に、ジャックシャフトが挿入されています。
スプロケットを外してシャフトを抜き出します。中央に見えているのが、欠けてしまったギア部分です。
下が取外したシャフト、上が今回取り付けるシャフトです。ＯＨＶからＤＯＨＣに動弁機構が変更されているため、このカムシャフトにはバルブを開閉させる役目は無く、デスビやオイルポンプを駆動させるためだけに存在しています。ですので新しいシャフトでは、フリクションロスを減らすため必要のない部分は切断してあります。さらに徹底させて、シャフトにあるカム山も削り落としてしまう場合もありますが、今回はカム山の加工までは行っていません。
シャフトのメタルも新品に打ち替えて取り付けました。スラスト方向のクリアランスの測定を行い、問題がないようなのでスプロケットも取り付けます。
ジャックシャフトを駆動しているスプロケットにも歪みがあり、クランクシャフトのスプロケットとの位置関係が大きくずれてしまっていたので、念のため新品に交換しました。
このエンジンの作業はまだ継続中ですので、次回ドライサンプ用のオイルポンプの点検作業と、ウォーターポンプの交換を紹介したいと思います。
ロータスエラン Sr.2 クランクシャフト・オイルシール交換 Part1
今回はロータスエラン Sr.2のクランクシャフトシール交換作業を紹介させていただきます。
エランの排気管は、同じエンジンが積まれていた同世代のセブンやジネッタとは違い、エンジンの下をエキマニと中間パイプが通過するレイアウトになっています。そのためオイル漏れが発生すると排気管にオイルが付着してしまうので、白煙が出たり、ひどい場合には車両火災の原因となってしまいます。
この車両も排気管にオイルが付着して焼き付いています。このままだと危険ですので、オイル漏れの原因であるクランクシールの交換を行います。
早速エンジンを降ろしていきます。エンジンフードを取り外せば開口も大きく作業性は良好そうに見えますが、エキマニ等の取り外しは、エンジンをクレーンで吊りながら行わなくてはいけないため、なかなか大変です。
降ろしたエンジンのリアクランクオイルシール部です。オイルパンにかなりの量のオイルが垂れてきています。
次回はオイルシールの交換作業を、詳しく紹介していこうと思います。
SEVEN 1600GTS リアAアームブッシュ交換
今回はSEVEN 1600GTSのリアAアームブッシュの交換を、紹介させて頂きます。
こちらの車両は、走行中のデファレンシャル付近からの異音が気になるということでのご入庫でした。
リアサスペンションはライブアクスルのタイプで、中央のデフケース直下に、ホーシングとＡア－ムの連結部分があります。Ａアームはホーシングの左右位置を固定しています。リアサスが上下にストロークすると、連結部分のゴムブッシュにねじれが生じるため、消耗が早く進行するポイントです。
加速やブレーキング時にカツカツとやや大きめの金属音が聞こえましたので、早速点検してみると、Aアームのブッシュが完全に摩耗してしまい、アームとアクスルの間に大きな隙間ができていました。こうなるとブッシュの交換が必要です。
上のカラーだけ残っているのが取り外したブッシュ、下が新品です。
新品を組付けて再度異音チェックを行います。
ＣＬＡＳＳＩＣなどライブアクスルタイプのリアサスは、デフがシャシーに固定されているド・ティオンタイプよりも、Aアームのブッシュにかかる負荷が大きいので、定期的な点検、交換をおすすめしております。リアサスペンションのかなめの部分でもありますので、ブッシュを新品に打ち換えることで、しなやかな乗り味を取り戻すことができます。気になった方はぜひウィザムカーズファクトリーまでご相談ください。
ELISE Mk1の消耗部品交換
車検でご入庫中だったＭｋ１世代のエリーゼですが、今回も消耗部品の交換作業が何点か発生しました。この世代のエリーゼはデビューから２０年になりますので、２巡目３巡目の部品交換も必要になってきています。いくつかご紹介しましょう。
まずはタイミングベルトです。エリーゼはミッドシップというレイアウトのため、エンジンルーム内の温度が上がりやすい傾向にあります。そのためタイミングベルトは早めの交換をおすすめしております。エンジン自体の脱着は必要ありませんので、そんなに大掛かりな作業にはなりません。オルタネータのドライブベルトや、エンジンマウントの同時交換もおすすめです。
左側の細長いゴムはサイレンサーマウントです。やはり熱に晒されやすい場所なので、どうしても劣化が早く、今回も写真のように亀裂が発生していました。
右側の丸いゴムは、クラッチのレリーズ・シリンダの補修部品です。Ｍｋ１世代のエリーゼは、夏の暑い時期になると、ギアが入り難くなる場合があります。原因の一つが、クラッチのマスターシリンダやレリーズシリンダの劣化です。定期的なオーバーホールで予防することが可能です。
こちらはリアサスのトーリンクロッドのボールジョイントです。ゴム製のダストカバーに亀裂が発生し、グリスが漏れてしまっていました。スムーズに動かない状態でしたので、すべて交換です。
こちらはエアクリーナーボックスに外気を導入するためのホースです。劣化しやすい部品のひとつです。今回はゴム・樹脂系の部品が多くなりましたが、ＩＡＣバルブや水温センサーなど、電気系にもいくつか消耗ポイントがありますので、またご紹介したいと思います。
エリーゼまだまだ部品の供給は大丈夫ですので、しっかりメンテナンスをしてエリーゼの軽快な走りをじっくり体感して頂きたいですね。
セブンのアルミパネルのポリッシュ加工

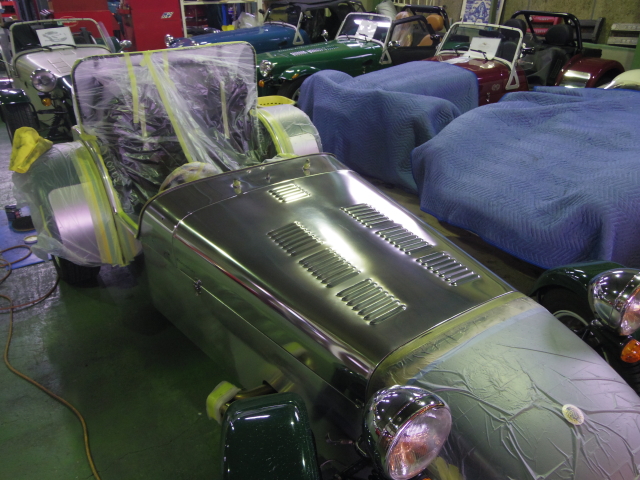

こちらはケータハムのアルミパネルのポリッシュ加工の最中です。最近はヘアライン仕上げのパネルをポリッシュに加工するお問い合わせが増えてきました。金属の光沢そのものを楽しめるのは、無塗装のセブンだけの特権です。この状態を維持するのはなかなか大変ですが、そこも含めてセブンライフの楽しさです！
研磨作業の前に、ウィンドスクリーンやワイパーを撤去し、コクピットなどにはマスキングも必要ですから、作業時間はかなりかかりますが、完成した時の美しさは何とも言えません。

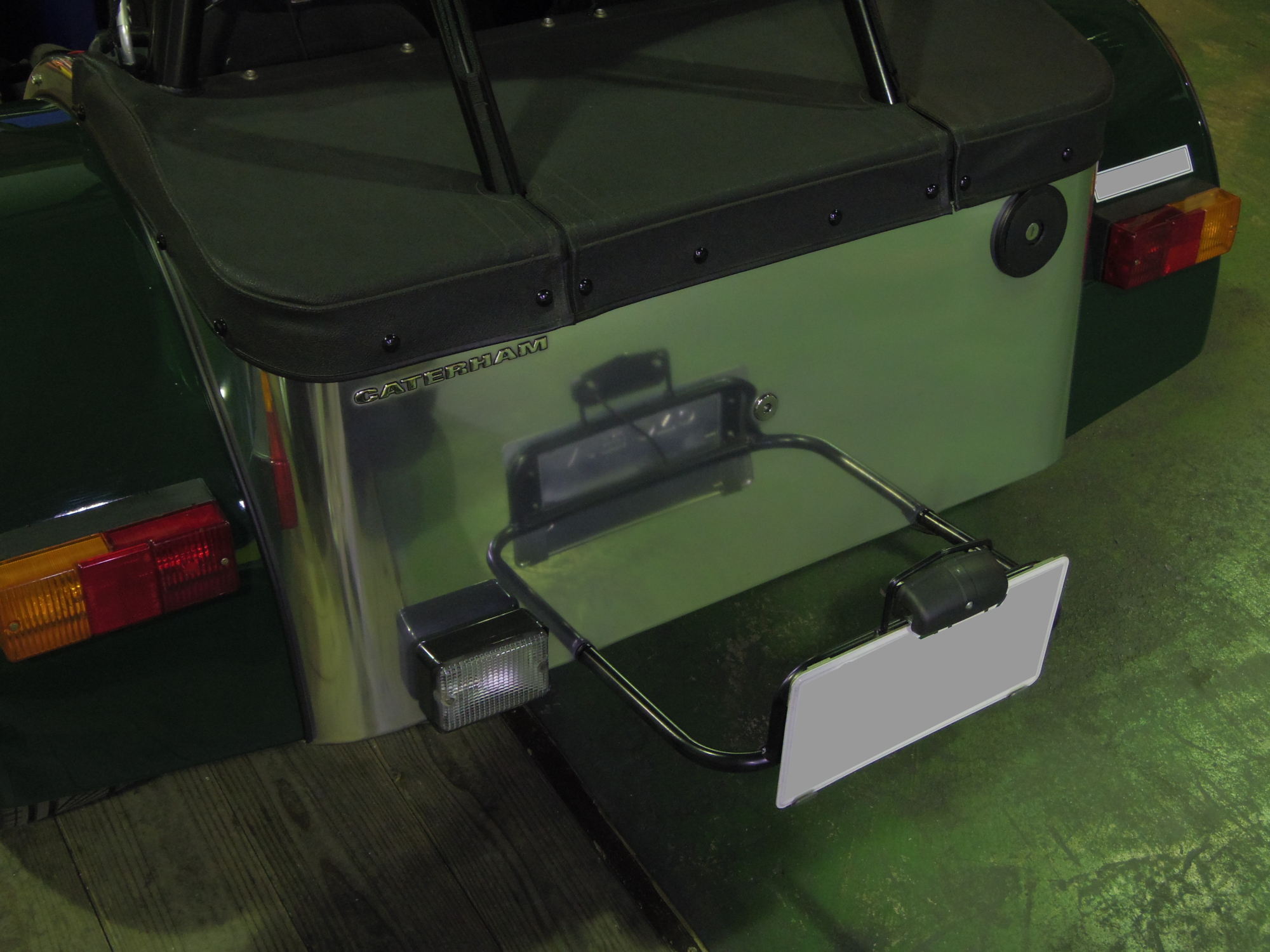

リアパネルは、ナンバープレートの裏側が映り込むほどの状態に仕上がりました。まもなく完成です！
SEVEN160 ブーストメーター取付
今回はSEVEN160にブーストメーターの取り付けをしましたので、紹介させて頂きます。
こちらのオーナー様のセブンは、ホイールなど色々とカスタマイズが進行中です。オーナー様毎に個性が反映されるのが、ＳＥＶＥＮの魅力のひとつですね。
油圧と水温を一つのメーターにまとめて、空いたスペースにブースト計を追加です。SEVEN160も発売から3年以上経過し、カスタマイズ・プランが充実してきましたが、ワンポイントでメーターの交換をしてみてはいかがでしょうか。当店では日帰りでの作業も可能です。検討中の方はぜひwithamcarsファクトリーまでご相談ください。

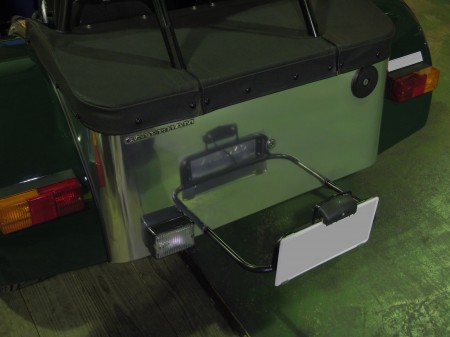

SEVEN SPRINT トノカバー
大人気のSEVEN SPRINTの納車が続いていますが、細部にわたってこだわりのディティール満載のスプリントは、モディファイのベースとしても、最高の素材ですね。今回はトノカバーの追加作業です。
先日ご紹介したジネッタのトノカバーはワンオフ製作でしたが、ケータハムの場合は純正パーツもあります。しかし純正といっても簡単には取付できません。まずは慎重に仮置き・位置決めを繰り返します。
固定トノカバーを固定するファスナーも事前に取付されている訳ではなく、すべて手作業で取付します。
ファスナーの取付は、当然ボディ側にも必要です。全てやり直しはできない繊細な作業です。
セブンにとって、トノカバーはちょっとした駐車時にかなり役に立つおすすめのアイテムです。未装着のオーナー様は、ぜひご相談下さい。

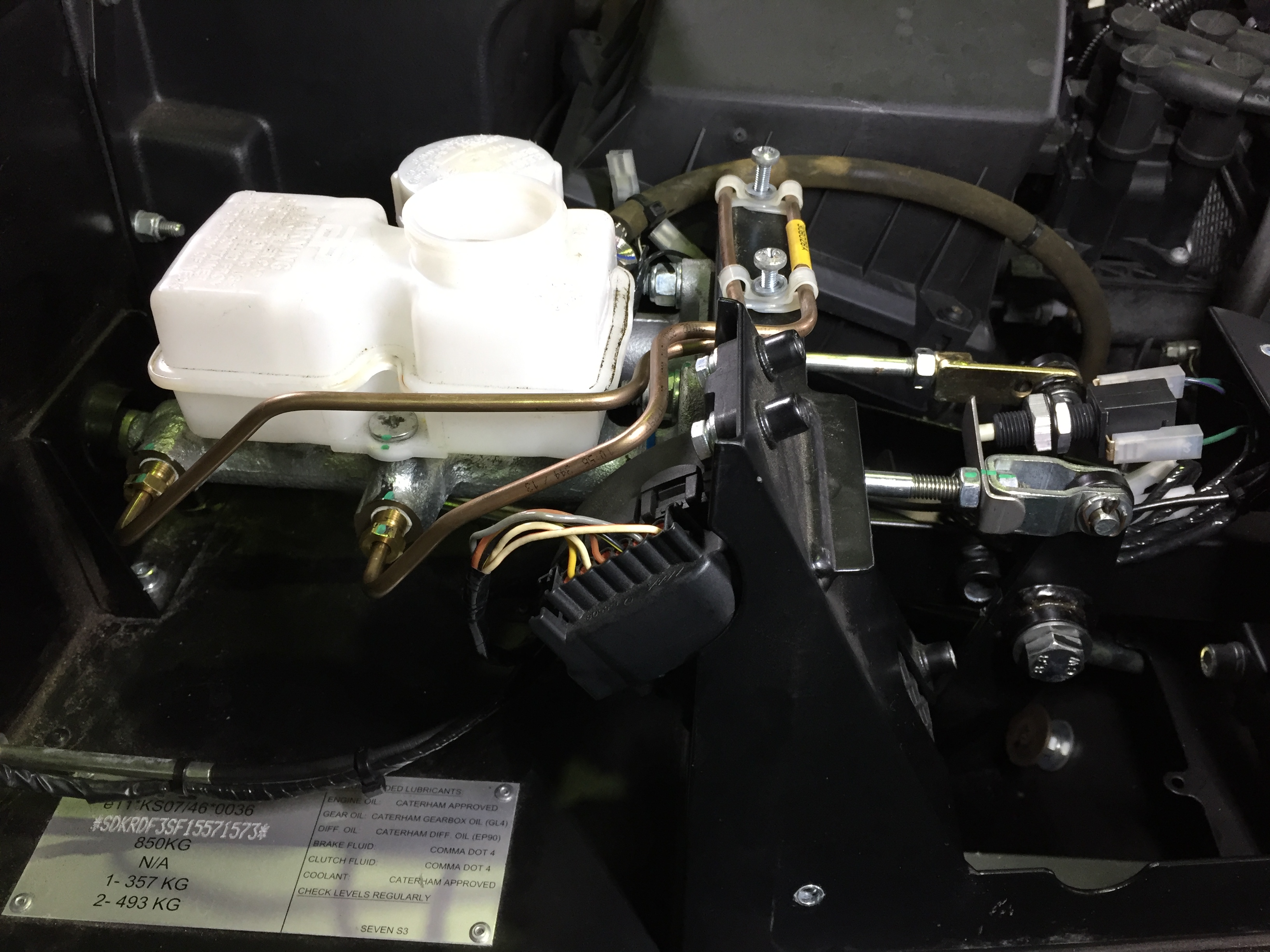

セブンRS200 ブレーキマスターO/H

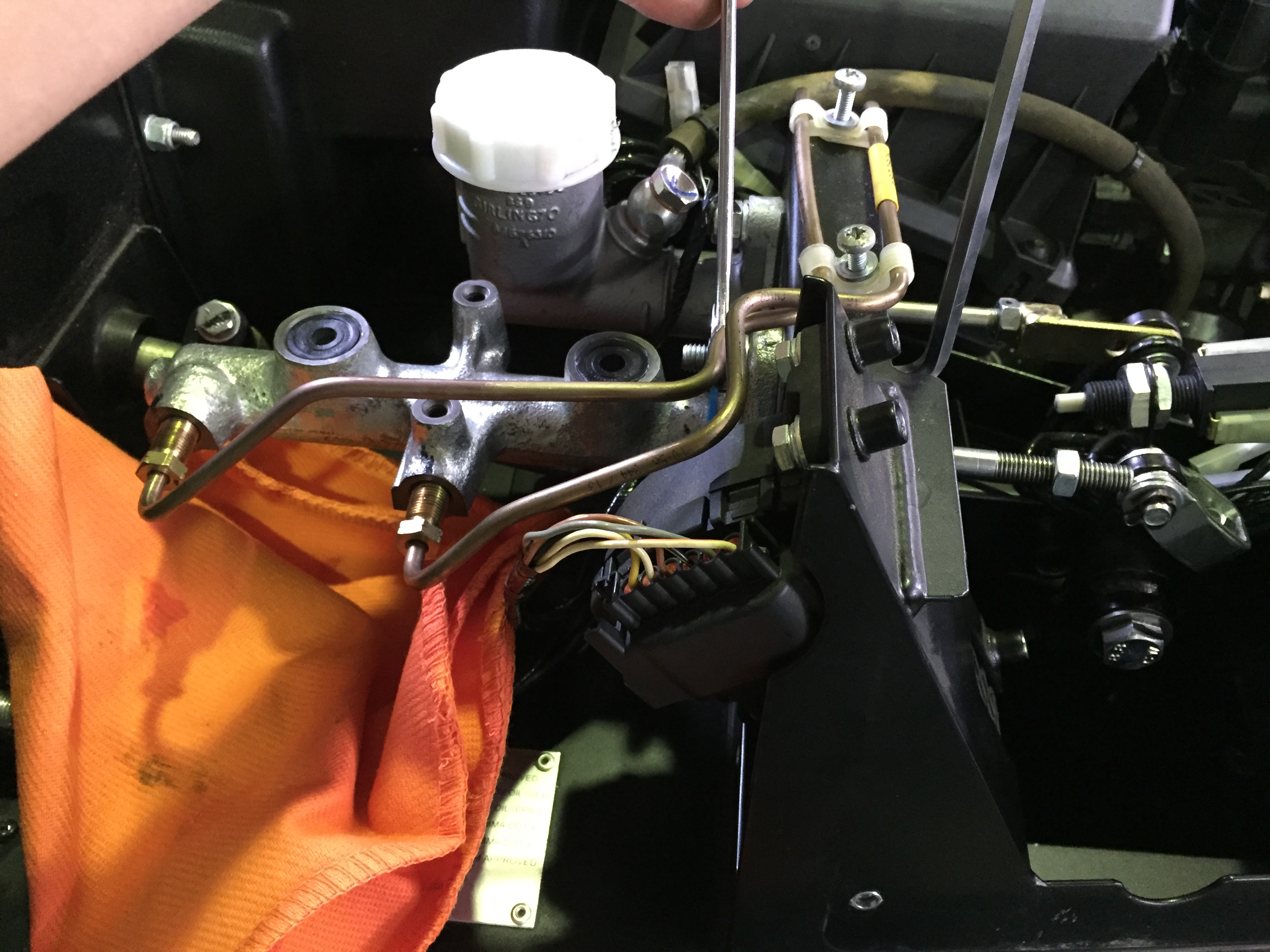

今回はスーパーセブン・ロードスポーツ200のブレーキマスターのオーバーホールを行いましたので、紹介させていただきます。お客様からブレーキのタッチに違和感があるとのご相談で点検したところ、ブレーキマスターからのオイル漏れが見受けられました。
こちらの車両は今までスタンダードだったガーリング製のブレーキマスターではなく、新しいタイプのAP製のブレーキマスターでしたので、O/Hキットは取り寄せでの作業となりました。

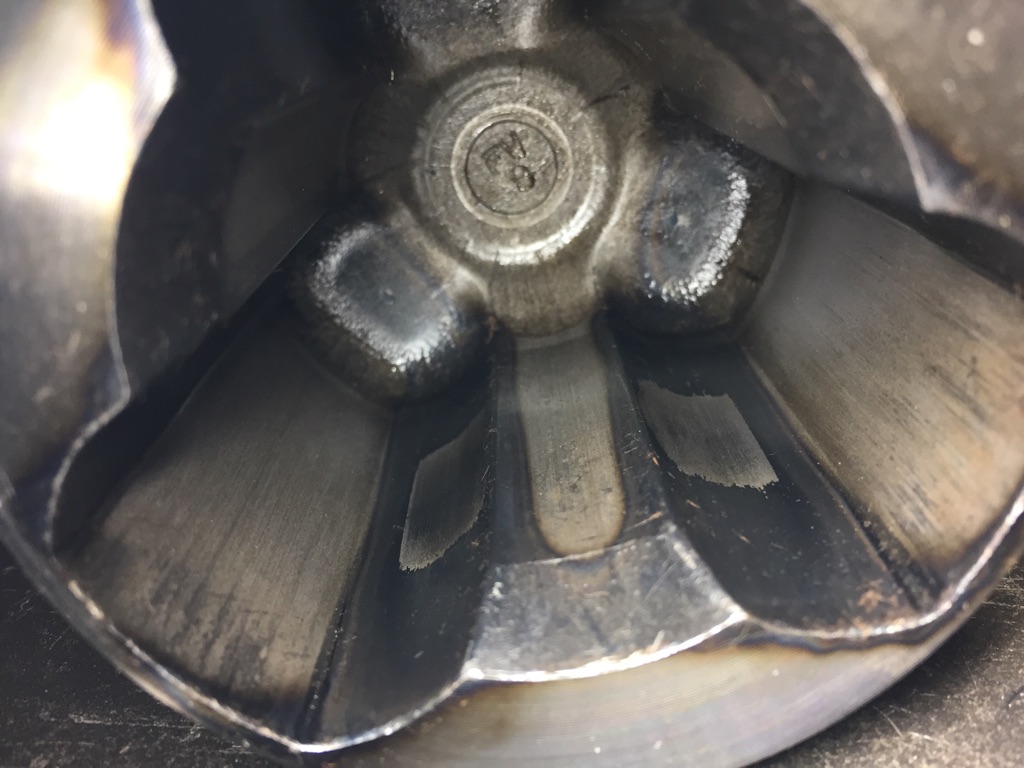

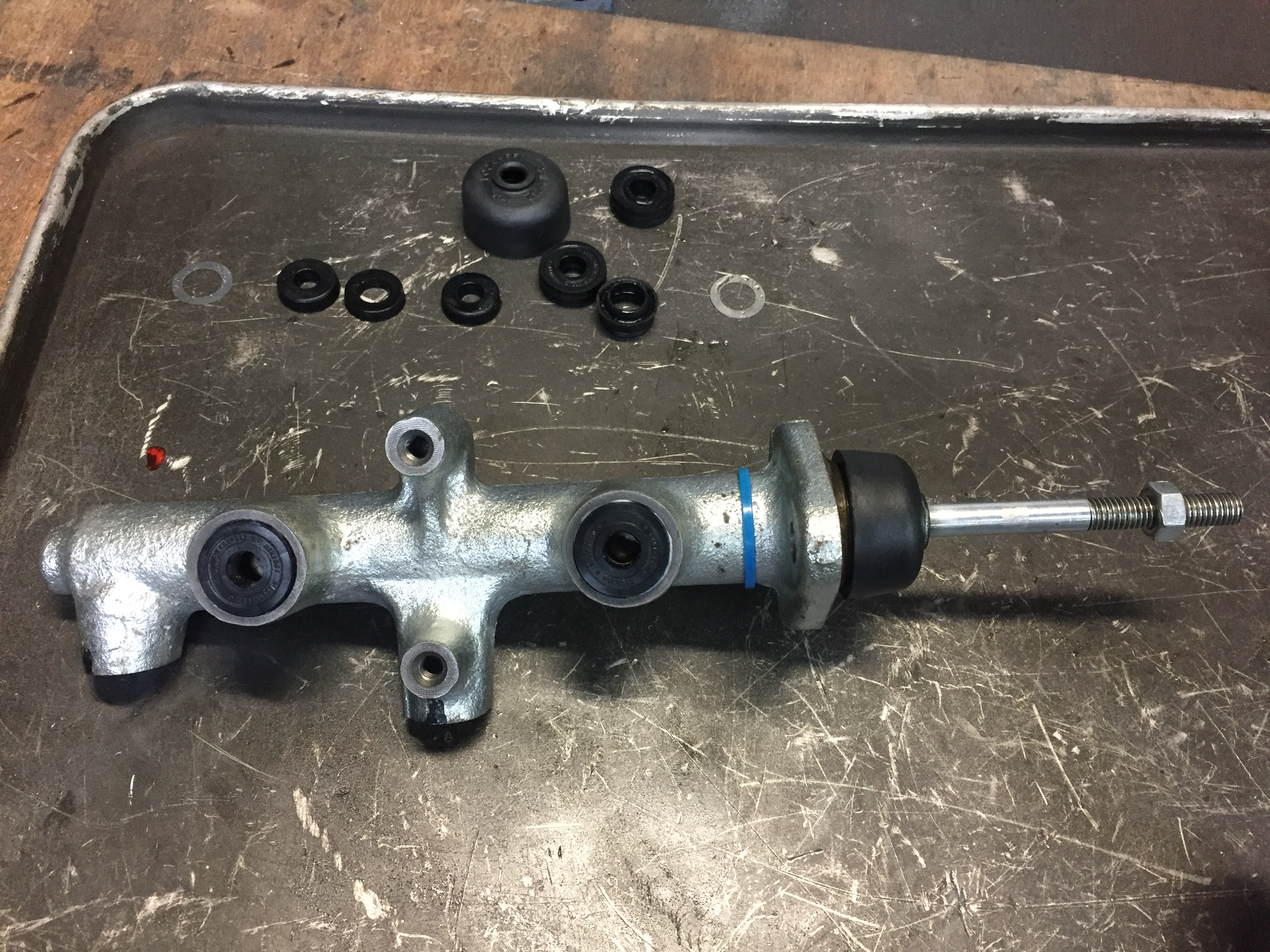

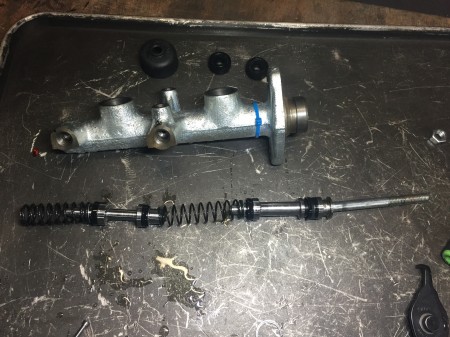

早速中身を分解、点検していきます。ブレーキマスターの点検作業は、オイルシールの交換だけではなく、ピストンやシリンダー内壁などに傷や腐食がないかのチェックも必要です。今回は特に問題がなかったので、清掃とシール等の交換を行いました。
シール類は傷がつかないように慎重に組付けをして行きます。
完成したら早速取付と圧力チェックを行い、問題がなければそのままブレーキフルードのエア抜き作業を行います。泡が出なくなるまでしっかりエア抜きが終わったら、試乗を行い最終チェックをして作業完了です。
シグマ、デュラテック世代のエンジンを搭載しているスーパーセブンも、5年以上経過している車両が増えてきていますので、ゴム類の劣化の可能性も出てきていると思います。車検などのタイミングでは、消耗部品の点検・交換をおすすめ致します。
ジネッタのトノカバー製作

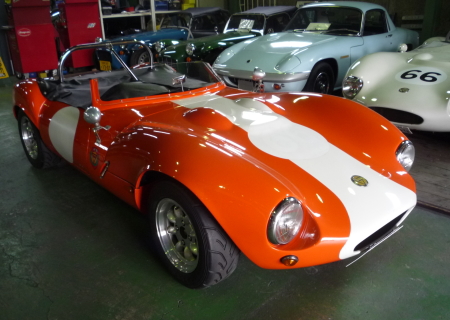

こちらのオレンジのジネッタＧ４は、車検整備でのご入庫です。定期的にしっかりとメンテナンスをしてきましたが、今回もブレーキマスターシリンダのＯＨやトーリンクロッドの交換など、消耗しやすい部分を中心に、点検・整備を実施致しました。

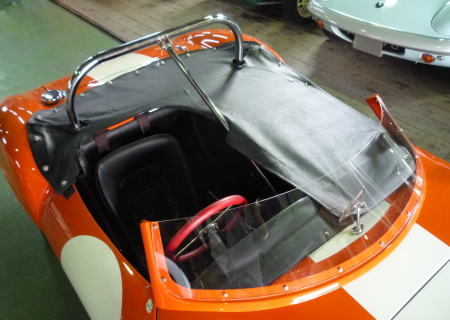

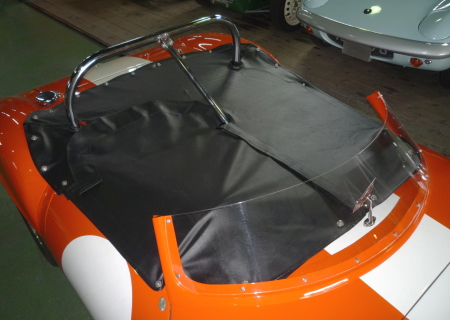

さらに今回のご入庫では、トノカバーの製作もご依頼頂きました。レーシング・スクリーンのスタイルですから、幌もハードトップも装着できません。このようにトノカバーを装着すれば、ちょっとした駐車時に重宝しますね。
写真のように運転席側だけを、ファスナーで開閉することもできます。この状態での走行なら風の巻き込みを抑えることができますので、ヒーターの効きもよく、冬でも快適です。弊社ではこのようなワンオフ製作も色々と承っておりますので、なんでもお気軽にご相談ください。
